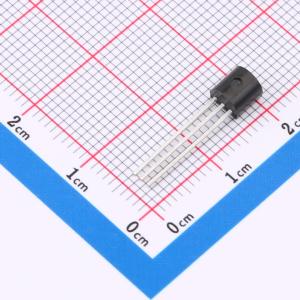

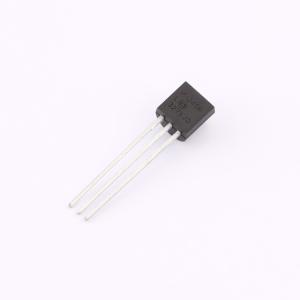

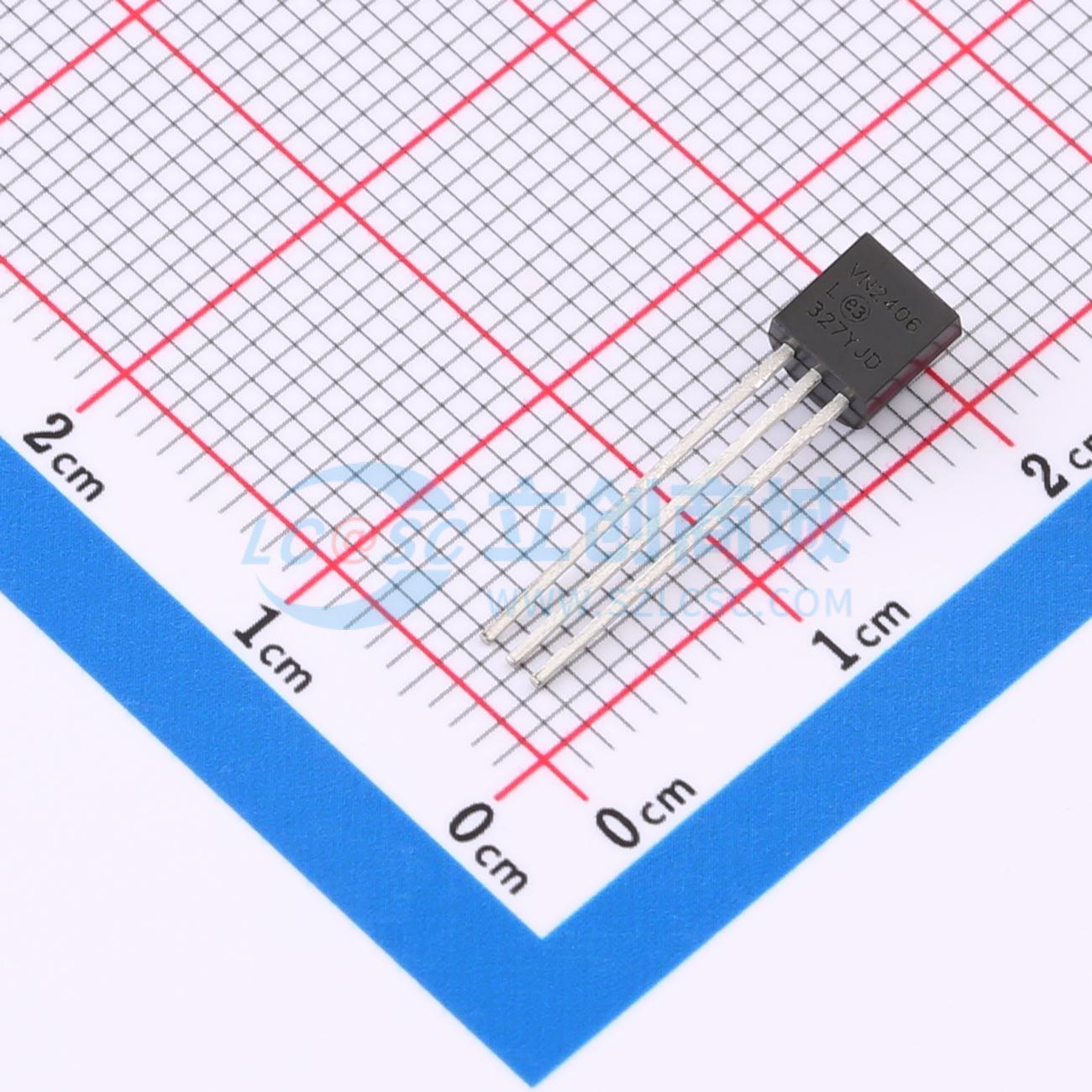

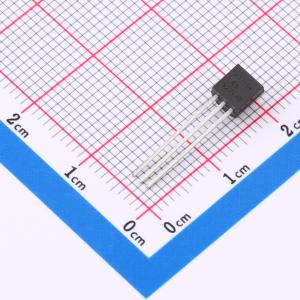

温馨提醒：图片仅供参考，商品以实物为准
VN2406L-G
1个N沟道 耐压:240V 电流:190mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这种增强模式（常关）晶体管采用垂直 DMOS 结构和 Supertex 久经考验的硅栅制造工艺。这种结合产生了一种具有双极晶体管功率处理能力以及 MOS 器件固有的高输入阻抗和正温度系数的器件。所有 MOS 结构的特点是，该器件无热失控和热致二次击穿。Supertex 的垂直 DMOS FET 非常适合广泛的开关和放大应用，这些应用需要极低的阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- VN2406L-G
- 商品编号
- C632603
- 商品封装
- TO-92-3
- 包装方式
- 袋装
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 240V | |
| 连续漏极电流(Id) | 1A | |
| 导通电阻(RDS(on)) | 6Ω@10V,500mA |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 800mV | |
| 输入电容(Ciss) | 125pF@25V | |
| 反向传输电容(Crss) | 20pF@25V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
这款增强型（常开）晶体管采用垂直双扩散金属氧化物半导体（DMOS）结构和Supertex成熟的硅栅制造工艺。这种结合使该器件兼具双极晶体管的功率处理能力，以及MOS器件固有的高输入阻抗和正温度系数特性。作为所有MOS结构的共性，该器件不会出现热失控和热致二次击穿现象。
Supertex的垂直DMOS场效应晶体管（FET）非常适合各种开关和放大应用，尤其适用于需要极低阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度的场合。
商品特性
- 无二次击穿
- 低功率驱动要求
- 易于并联
- 低输入电容（Ciss）和快速开关速度
- 出色的热稳定性
- 内置源漏二极管
- 高输入阻抗和高增益
应用领域
- 电机控制
- 转换器
- 放大器
- 开关
- 电源电路
- 驱动器（继电器、锤击器、螺线管、灯、存储器、显示器、双极晶体管等）
