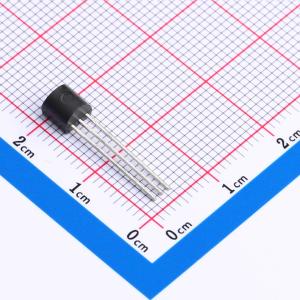

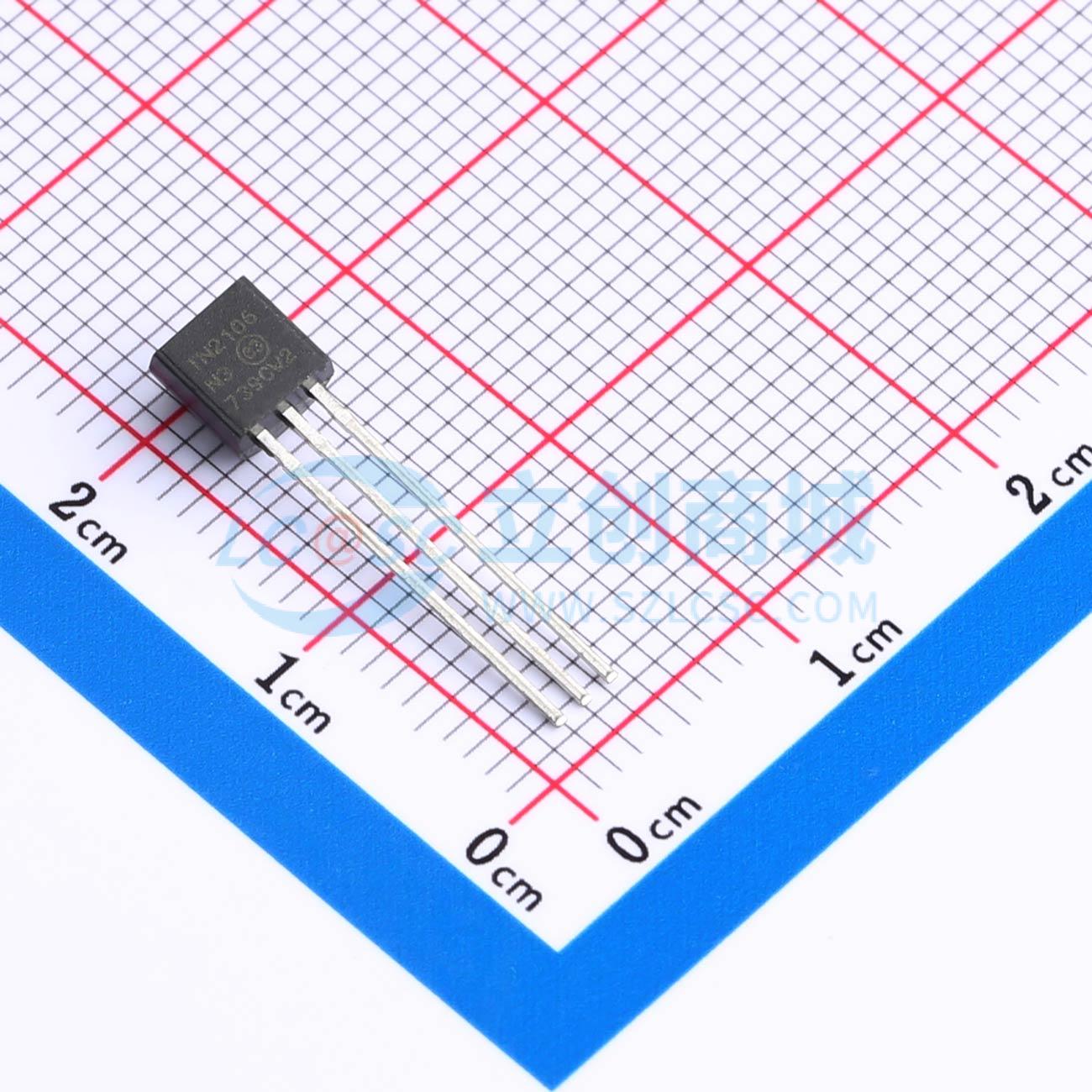

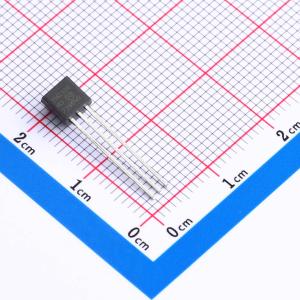

温馨提醒：图片仅供参考，商品以实物为准
TN2106N3-G
1个N沟道 耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低阈值增强型（常关）晶体管采用垂直 DMOS 结构和成熟的硅栅制造工艺。这种组合使器件具备双极晶体管的功率处理能力，以及 MOS 器件固有的高输入阻抗和正温度系数。作为所有 MOS 结构的特性，该器件不会出现热失控和热致二次击穿。适用于需要极低阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度的各种开关和放大应用。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TN2106N3-G
- 商品编号
- C632581
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 2.5Ω@10V | |
| 耗散功率(Pd) | 740mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 600mV | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 17pF |
商品概述
TN2106低阈值增强型（常关）晶体管采用垂直双扩散金属氧化物半导体（DMOS）结构和成熟的硅栅制造工艺。这种结合使该器件兼具双极晶体管的功率处理能力，以及MOS器件固有的高输入阻抗和正温度系数特性。作为所有MOS结构的特性，该器件不会出现热失控和热致二次击穿现象。 微芯科技（Microchip）的垂直DMOS场效应晶体管（FET）非常适合各种开关和放大应用，这些应用需要极低的阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度。
商品特性
- 无二次击穿
- 低功率驱动要求
- 易于并联
- 低输入电容(CISS)和快速开关速度
- 出色的热稳定性
- 内置源 - 漏二极管
- 高输入阻抗和高增益
应用领域
- 逻辑电平接口(适用于TTL和CMOS)
- 固态继电器
- 电池供电系统
- 光伏驱动器
- 模拟开关
- 通用线路驱动器
- 电信开关
