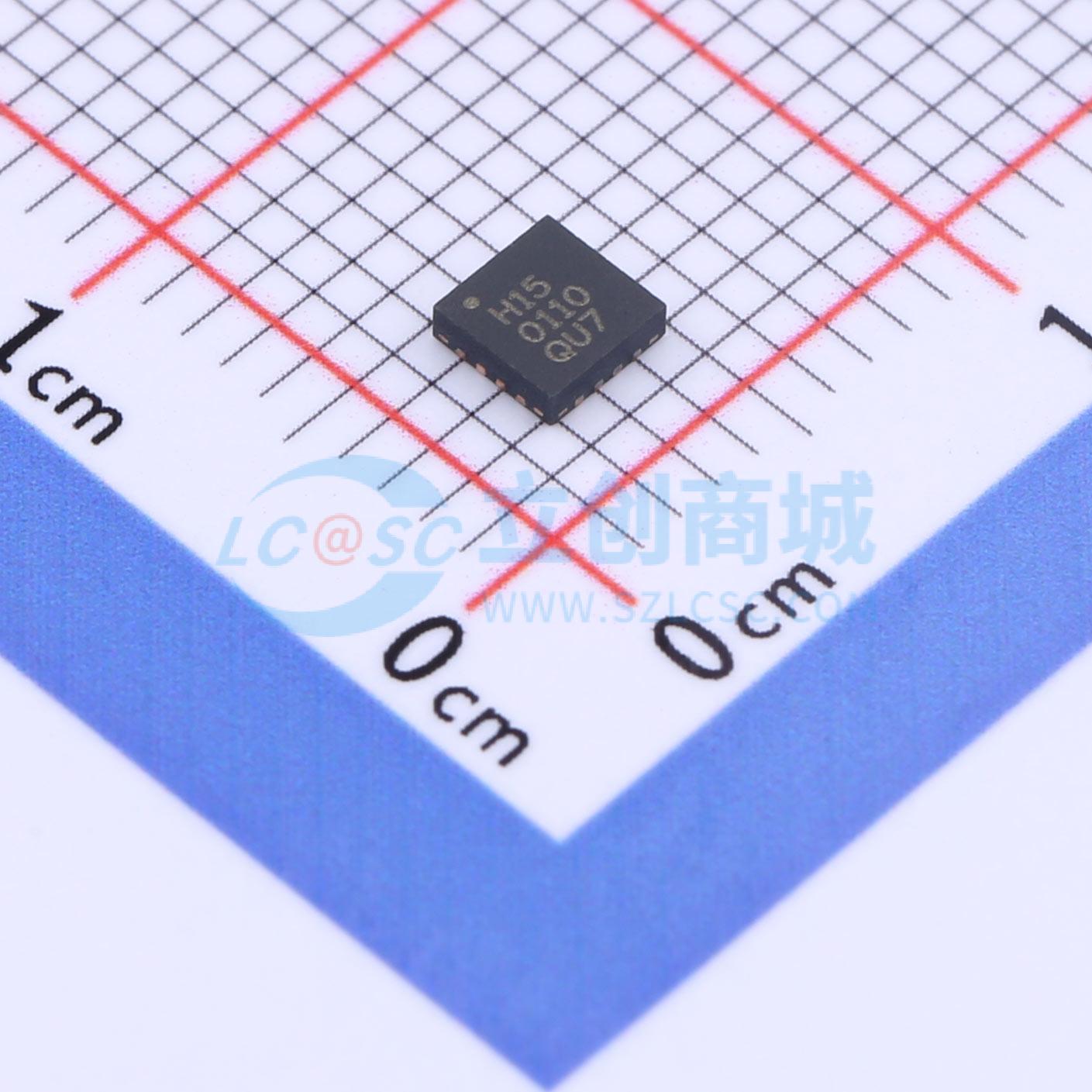

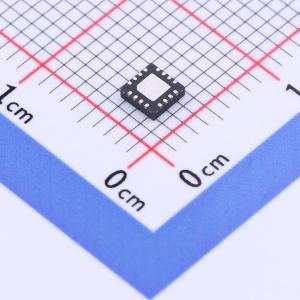

温馨提醒：图片仅供参考，商品以实物为准

HV9150K6-G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款高输出电压的迟滞模式升压型 DC/DC 控制器，内置电荷泵转换器和线性稳压器，适用于宽范围输入电压。电荷泵转换器模式非常适合电池供电应用。内部转换器可向外部 N 沟道 MOSFET 提供最低 5V 的栅极驱动输出电压（在 V_IN = 2.7V 时）。2.7V 至 4.5V 的输入电源电压范围非常适合电池供电应用，如便携式电子设备。当系统中有更高的电源电压轨时，可选择内部线性稳压器。该器件还集成了一个反馈返回接地路径开关，以在控制器关断期间将静态电流降至最低。此特性为对能耗敏感的应用节省了电能。此外，内置定时器可保护内部电路，并有助于释放外部高压存储电容器的能量。该器件专为需要高电压和低电流的系统设计，如 MEMS 器件。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV9150K6-G
商品编号: C622907
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.32克(g)

商品概述

一款高输出电压的迟滞模式升压型 DC/DC 控制器，内置电荷泵转换器和线性稳压器，适用于宽范围输入电压。电荷泵转换器模式非常适合电池供电应用。内部转换器可向外部 N 沟道 MOSFET 提供最低 5V 的栅极驱动输出电压（在 V_IN = 2.7V 时）。2.7V 至 4.5V 的输入电源电压范围非常适合电池供电应用，如便携式电子设备。当系统中有更高的电源电压轨时，可选择内部线性稳压器。该器件还集成了一个反馈返回接地路径开关，以在控制器关断期间将静态电流降至最低。此特性为对能耗敏感的应用节省了电能。此外，内置定时器可保护内部电路，并有助于释放外部高压存储电容器的能量。该器件专为需要高电压和低电流的系统设计，如 MEMS 器件。

商品特性

6V 至 500V 宽输出电压范围
2.7V 低输入电压
搭配外部 MOSFET 驱动器时最大输出功率为 5W
内置用于栅极驱动的电荷泵转换器
可编程开关频率范围为 40kHz 至 400kHz
四种可编程占空比，范围从 50% 至 87.5%
用于节能应用的反馈返回接地开关
内置延迟定时器用于内部保护
非隔离式 DC/DC 转换器

应用领域

便携式电子设备
MEMS
打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~4.5V
	工作温度	-25℃~+125℃

	属性	参数值
	功能类型	升压
	输出电压(Vout)	5V~12.6V
