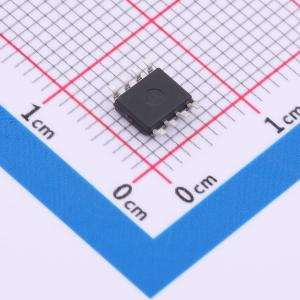

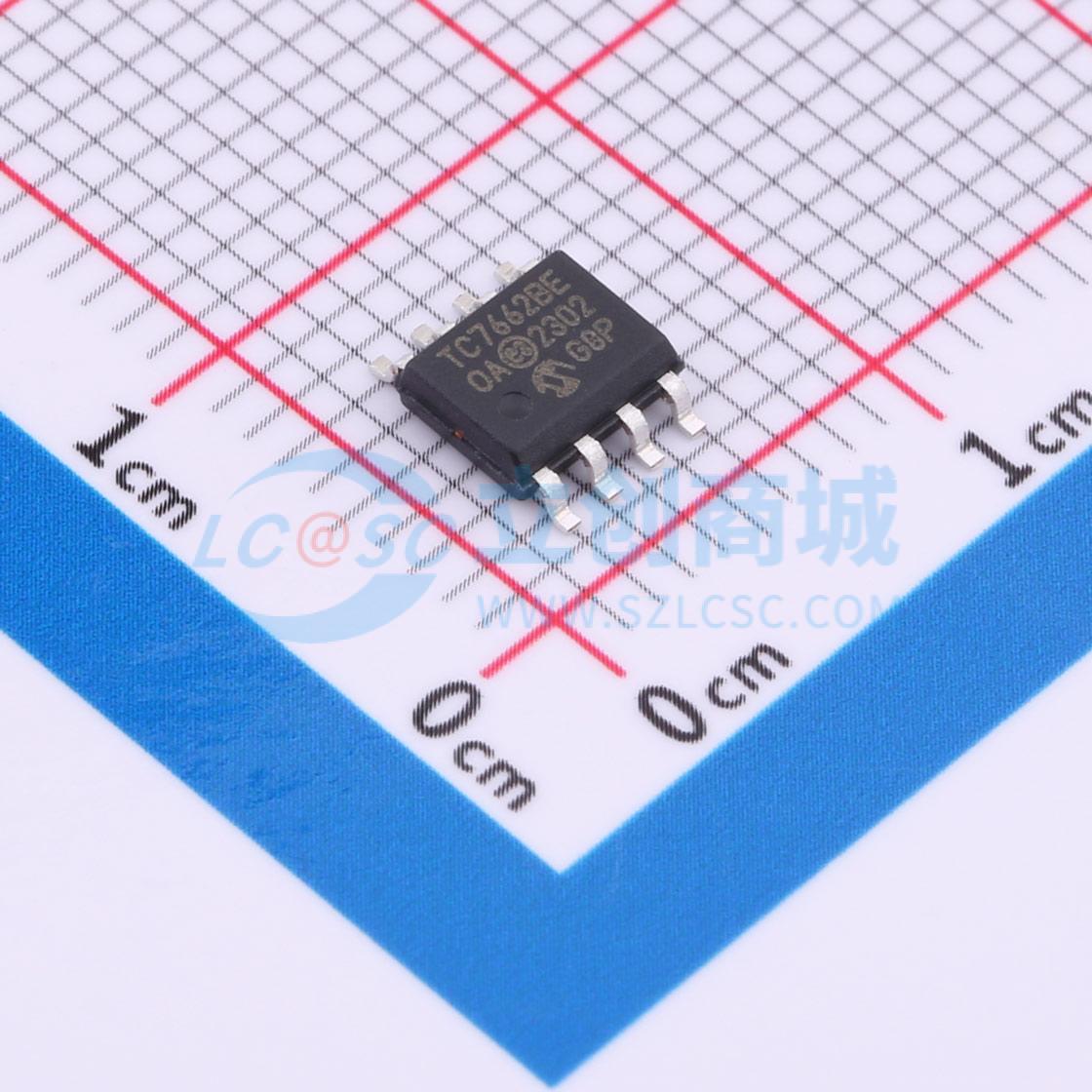

TC7662BEOA713

TC7662B是行业标准TC7660电荷泵电压转换器的引脚兼容升级版。它仅使用两个低成本电容器，就能将+1.5V至+15V的输入转换为相应的–1.5V至–15V输出，无需使用电感器，从而消除了与之相关的成本、尺寸和电磁干扰问题。 板载振荡器的标称频率为10kHz。当引脚1连接到V+时，频率会提高到35kHz，这样就可以使用更小的外部电容器。通过将一个外部电容器从OSC连接到地（引脚1悬空），也可以实现低于10kHz的工作频率（适用于低电源电流应用）。 TC7662B有8引脚DIP和8引脚小外形（SO）封装，适用于商业和扩展温度范围。 TC7662B包含完成负电压转换所需的所有电路，只需两个外部电容器，这些电容器可以是价格低廉的1μF极化电解电容器。与现有的非机械电路相比，TC7662B更接近理想状态。 在TC7662B中，图2中的四个开关是MOS功率开关；S1是P沟道器件，S2、S3和S4是N沟道器件。TC7662B通过一个逻辑网络解决了这个问题，该网络与电平转换器一起检测输出电压（VOUT），并将S3和S4的衬底切换到正确的电平，以保持必要的反向偏置。 TC7662B的电压调节器部分是抗闩锁电路的组成部分；然而，其固有的电压降会在低电压下影响工作性能。因此，为了改善低电压工作性能，应将“LV”引脚连接到地，禁用调节器。对于大于3.5V的电源电压，LV端子必须悬空，以确保无闩锁操作并防止...

• 宽工作电压范围：1.5V至15V
• 用于提高开关频率的升压引脚（引脚1）
• 高功率效率达96%
• 易于使用 – 仅需2个非关键外部无源元件
• 是行业标准ICL7660及其他替代器件的改进型直接替代品

• +5V到±5V电源的简单转换
• 电压倍增VOUT = ±nVIN
• 数据采集系统和仪器的负电源
• RS232电源
• 电源分配器，VOUT = ±VS/2
