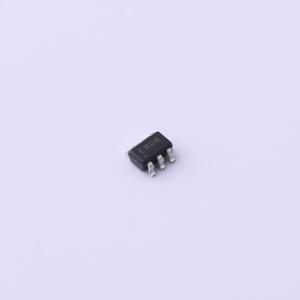

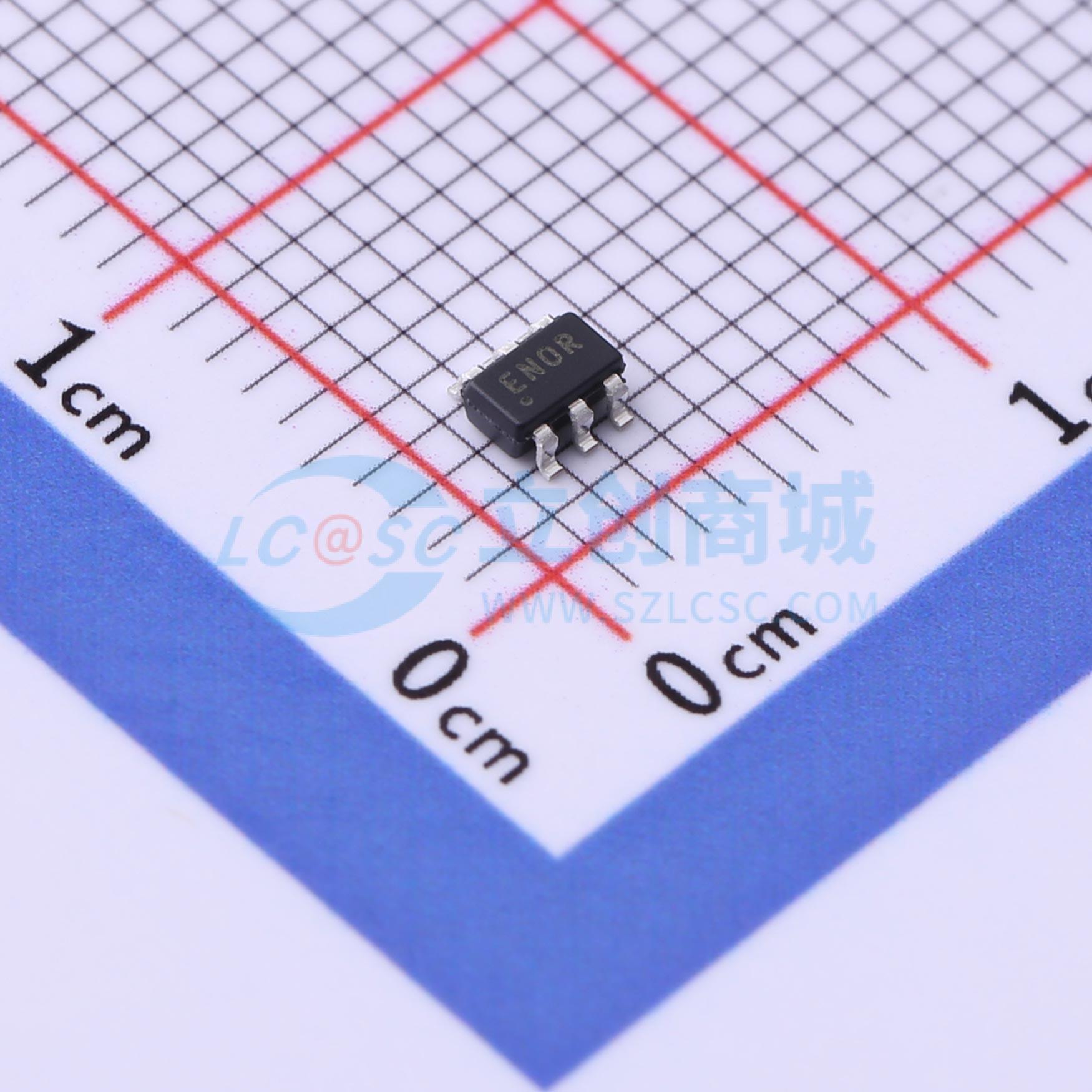

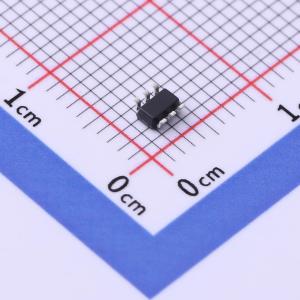

TC1240AECHTR

正电压倍增充电泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC1240/TC1240A 是一款采用小型 6 引脚 SOT-23A 封装的倍压 CMOS 电荷泵电压转换器。TC1240 可将范围为 +2.5V 至 +4.0V 的输入电压加倍，而 TC1240A 可将范围为 +2.5V 至 +5.5V 的输入电压加倍。转换效率通常 >99%。两款器件的内部振荡器频率均为 160 kHz。TC1240 和 TC1240A 具有高电平有效的关断功能，可将器件的电流消耗限制在小于 1 μA。对于标准的电压倍增应用，仅需两个外部电容。所有其他电路（包括控制、振荡器和功率 MOSFET）均集成在芯片上。TC1240 的典型电源电流为 180 μA，TC1240A 的典型电源电流为 550 μA。两款器件均采用 6 引脚 SOT23A 表面贴装封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1240AECHTR
商品编号: C626473
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

TC1240/TC1240A 是一款采用小型 6 引脚 SOT-23A 封装的倍压 CMOS 电荷泵电压转换器。TC1240 可将范围为 +2.5V 至 +4.0V 的输入电压加倍，而 TC1240A 可将范围为 +2.5V 至 +5.5V 的输入电压加倍。转换效率通常 >99%。两款器件的内部振荡器频率均为 160 kHz。TC1240 和 TC1240A 具有高电平有效的关断功能，可将器件的电流消耗限制在小于 1 μA。对于标准的电压倍增应用，仅需两个外部电容。所有其他电路（包括控制、振荡器和功率 MOSFET）均集成在芯片上。TC1240 的典型电源电流为 180 μA，TC1240A 的典型电源电流为 550 μA。两款器件均采用 6 引脚 SOT23A 表面贴装封装。

商品特性

6 引脚 SOT-23A 封装的电荷泵
典型电压转换效率 >99%
电压倍增
输入电压范围，TC1240：+2.5V 至 +4.0V，TC1240A：+2.5V 至 +5.5V
低输出电阻，TC1240：17Ω（典型值），TC1240A：12Ω（典型值）
仅需两个外部电容
低电源电流，TC1240：180 μA（典型值），TC1240A：550 μA（典型值）
节能关断模式（最大 1 μA）
关断输入与 1.8V 逻辑系统完全兼容

应用领域

手机
寻呼机
个人数字助理、便携式数据记录器
电池供电设备
手持仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.5V~5.5V
	静态电流(Iq)	550uA
	输出电阻	12Ω

	属性	参数值
	能量效率	94%
	开关频率	80kHz
	工作温度	-40℃~+85℃
	功能类型	升压
