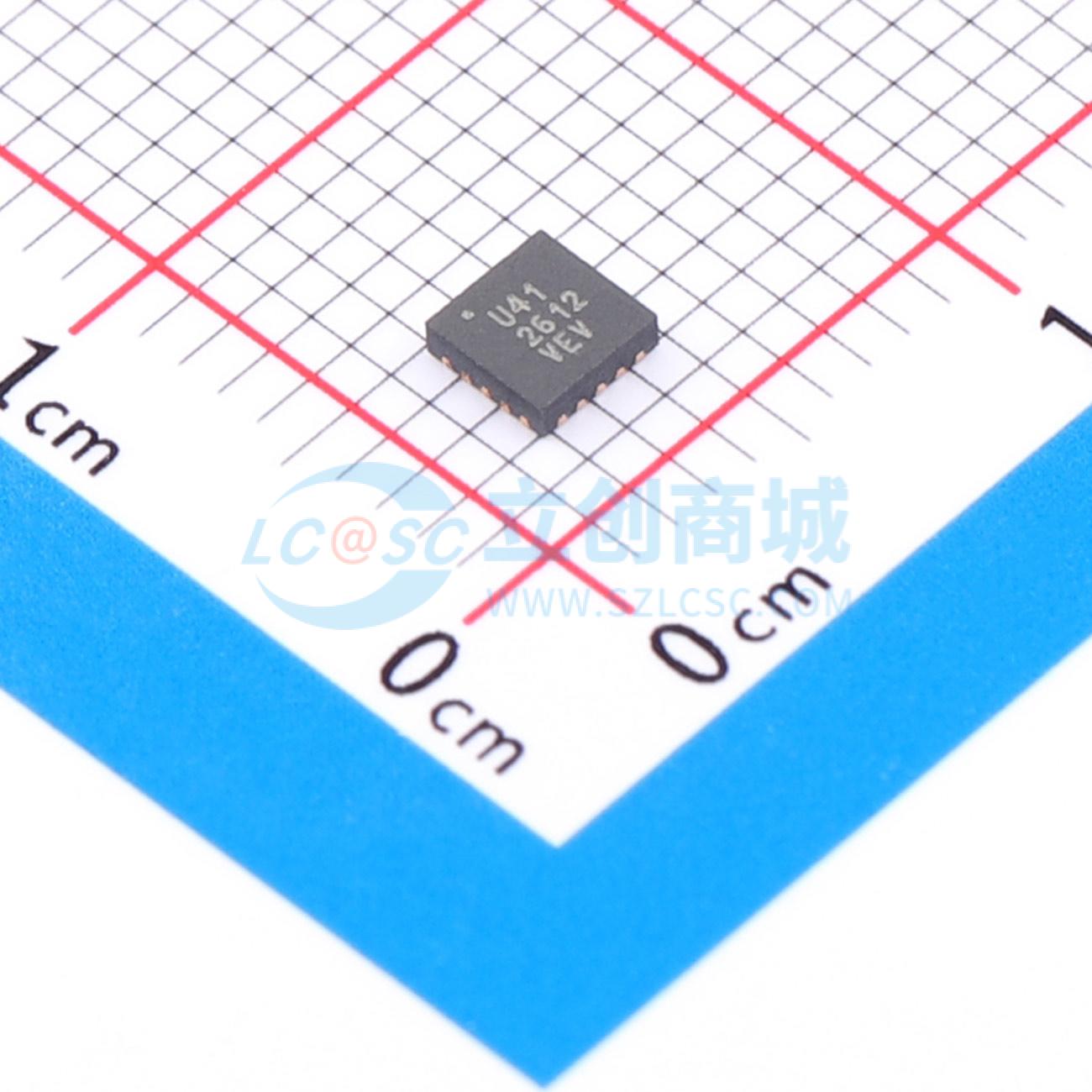

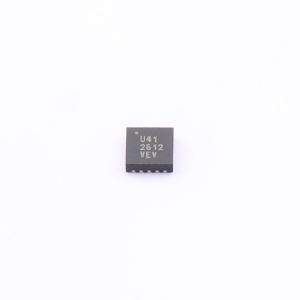

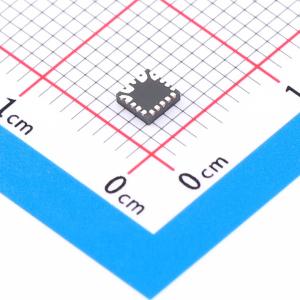

UCS2114T-1-V/LX

UCS2114 是一款双 USB 端口电源开关配置，每个 VBUS 端口可提供 3.0A 的连续电流（最大 3.4A），具备精确过流限制（OCL）、端口电源开关使能、自动恢复故障处理、欠压和过压锁定、反向驱动和反压保护以及热保护功能。 UCS2114 非常适合独立应用以及具备 SMBus/I²C 通信的应用。 对于使用 SMBus 的应用，UCS2114 可提供每个端口的电流监测功能，每个开关有八个可编程电流限制，连续电流范围从 0.53A 到 3.0A（最大 3.4A）。还提供每个端口的充电分配功能，范围从 3.8mAh 到 246.3Ah。 在独立模式下，UCS2114 为两个开关提供八个电流限制，总连续电流范围从 0.53A + 0.53A 到 3A + 3A。 两个电源开关均包括独立的 VBUS 放电功能和适用于 BC1.2 应用的恒流模式限制。

• 双端口电源开关：
  • 源电压范围为 2.9V 至 5.5V
  • 每个 VBUS 端口的连续电流为 3.0A，每个开关的导通电阻为 18 mΩ
  • 独立的端口电源开关使能引脚
  • 双故障 ALERT# 有源漏极输出引脚
  • 恒流或跳变模式电流限制特性
  • 欠压和过压锁定
  • 反向驱动、反压保护
  • 低测试电流的自动恢复故障处理
  • BOOST# 逻辑输出，可在大负载条件下提高 DC-DC 转换器的输出
• SMBus 2.0/I²C 模式特性：
  • 每个电源开关可分配八个可编程电流限制
  • 可根据要求提供其他 SMBus 地址
  • 块读取和块写入
• 内置电流监测（无需外部检测电阻）
• 每个端口的充电分配和行为完全可编程
• 每个端口的 BC1.2 VBUS 放电功能可配置
• 宽工作温度范围：-40℃ 至 +105℃
• 通过汽车 AEC-Q100 可靠性测试
