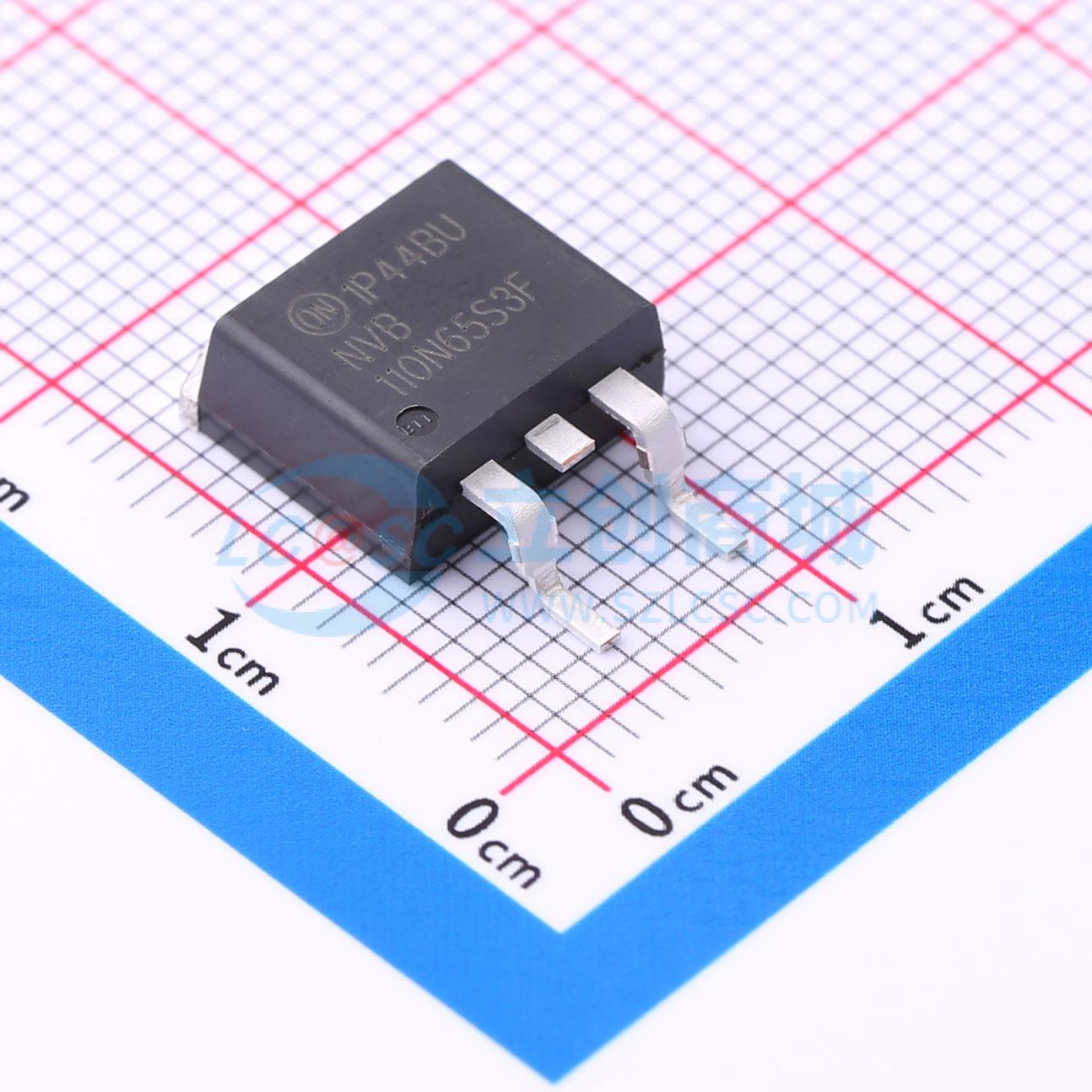

NVB110N65S3F实物图
  • NVB110N65S3F商品缩略图
  • NVB110N65S3F商品缩略图
  • NVB110N65S3F商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NVB110N65S3F

1个N沟道 耐压:650V 电流:30A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SUPERFET III MOSFET 是安森美半导体的全新高压超结 (SJ) MOSFET 系列,利用电荷平衡技术实现出色的低导通电阻,以及更低门极电荷方面的出色性能。此先进技术专用于最大程度降低导通损耗,提供出色的开关性能,并且可以承受极端 dv/dt 速率。因此,SUPERFET III MOSFET 适用于各种电源系统,实现系统小型化和更高效能。SUPERFET III FRFET MOSFET 优化的体二极管反向恢复性能可以消除附加组件,提高系统可靠性。
品牌名称
onsemi(安森美)
商品型号
NVB110N65S3F
商品编号
C604525
商品封装
D2PAK​
包装方式
编带
商品毛重
1.73克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)650V
连续漏极电流(Id)30A
导通电阻(RDS(on))110mΩ@10V,15A
耗散功率(Pd)240W
属性参数值
阈值电压(Vgs(th))5V
栅极电荷量(Qg)58nC@10V
输入电容(Ciss)2.56nF@400V
反向传输电容(Crss)-
工作温度-55℃~+150℃

商品概述

SUPERFET III MOSFET是全新的高压超结(SJ)MOSFET系列,采用电荷平衡技术,具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大限度地降低传导损耗,提供卓越的开关性能,并能承受极高的dv/dt速率。 因此,SUPERFET III MOSFET非常适合各种追求小型化和更高效率的电源系统。SUPERFET III FRFET MOSFET的体二极管经过优化,具有出色的反向恢复性能,可减少额外元件的使用并提高系统可靠性。

商品特性

  • 700 V @ T_J = 150°C
  • 典型RDS(on) = 93 mΩ
  • 超低栅极电荷(典型Q_g = 58 nC)
  • 低有效输出电容(典型C_oss(eff.) = 533 pF)
  • 经过100%雪崩测试
  • 通过AEC-Q101认证
  • 这些器件无铅且符合RoHS标准

应用领域

  • 汽车车载充电器
  • 混合动力汽车(HEV)的汽车DC/DC转换器

数据手册PDF
