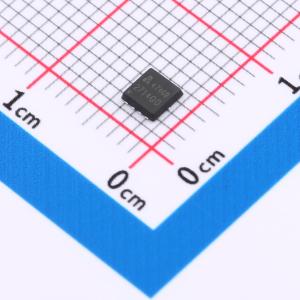

AP2714QD
1个N沟道+1个P沟道 耐压:40V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：N沟道：VDD = 40V，ID = 16A，RDS ON < 22mΩ（VGS = 10V时），RDS ON < 30mΩ（VGS = 4.5V时）。 P沟道：VDD = 40V，ID = -18A，RDS ON < 35mΩ（VGS = -10V时），RDS ON < 50mΩ（VGS = -4.5V时）。 获得无铅产品认证。 高功率和电流处理能力。 表面贴装封装。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP2714QD
- 商品编号
- C5443707
- 商品封装
- PDFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 17mΩ@10V；27mΩ@10V | |
| 耗散功率(Pd) | 21W | |
| 阈值电压(Vgs(th)) | 1.6V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11.5nC@10V；11nC@10V | |
| 输入电容(Ciss) | 1.05nF；1.415nF | |
| 反向传输电容(Crss) | 102pF；72pF | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 84pF；134pF |
