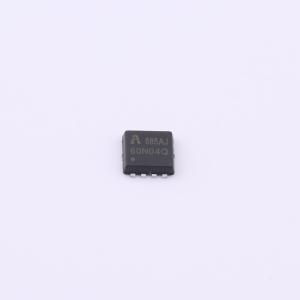

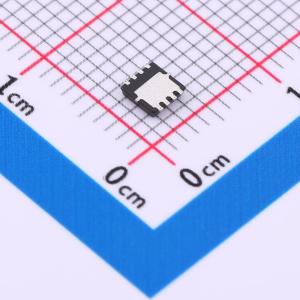

温馨提醒：图片仅供参考，商品以实物为准
AP60N04Q
1个N沟道 耐压:40V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：40V，30A。 RDS(ON) < 9.3mΩ @VGS = 10V，典型值7.4mΩ。 RDS(ON) < 14.3mΩ @VGS = 4.5V，典型值10.4mΩ。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP60N04Q
- 商品编号
- C5443701
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 7.4mΩ@10V | |
| 耗散功率(Pd) | 56W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32.5nC@10V | |
| 输入电容(Ciss) | 1.57nF | |
| 反向传输电容(Crss) | 115pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 132pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 40V、30A
- RDS(ON) < 9.3 mΩ(VGS = 10 V时,典型值为7.4 mΩ)
- RDS(ON) < 14.3 mΩ(VGS = 4.5 V时,典型值为10.4 mΩ)
- 先进沟槽技术
- 符合无铅产品要求
- 出色的RDS(ON)和低栅极电荷
应用领域
-PWM应用-负载开关-电源管理
