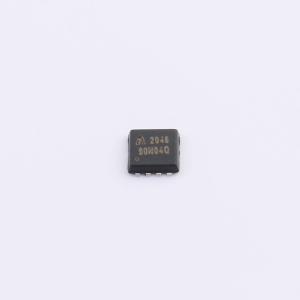

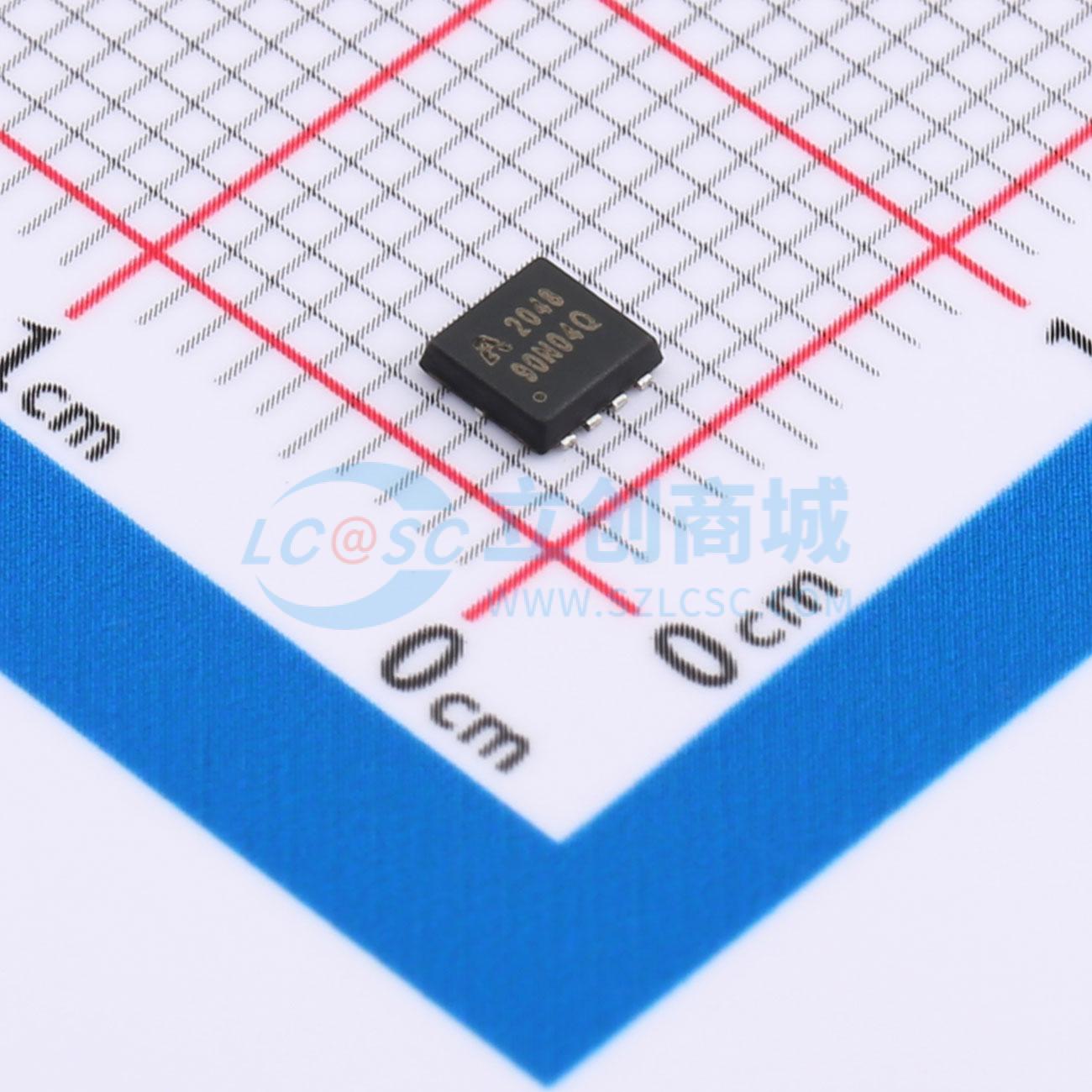

AP90N04Q
1个N沟道 耐压:40V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：40V，80A。 RDS(ON) < 5.5mΩ @VGS = 10V，典型值4.2mΩ。 RDS(ON) < 10mΩ @VGS = 4.5V，典型值6.5mΩ。 提供无铅和环保器件。 出色的RDS(ON)和低栅极电荷。 无铅产品。应用：负载开关。 PWM应用
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP90N04Q
- 商品编号
- C5443703
- 商品封装
- PDFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.2mΩ@10V；6.5mΩ@4.5V | |
| 耗散功率(Pd) | 77W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 57nC@10V | |
| 输入电容(Ciss) | 3.042nF | |
| 反向传输电容(Crss) | 232pF | |
| 工作温度 | - | |
| 输出电容(Coss) | 386pF |
商品概述
AP4812系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种高效器件，适用于广泛的电源应用。 SO-8封装在所有采用红外回流技术的商业-工业表面贴装应用中广受欢迎，适用于电压转换或开关应用。
商品特性
- 40V、80A
- RDS(ON) < 5.5 mΩ(VGS = 10 V时,典型值:4.2 mΩ)
- RDS(ON) < 10 mΩ(VGS = 4.5 V时,典型值:6.5 mΩ)
- 提供无铅环保器件
- 出色的RDS(ON)和低栅极电荷
- 无铅产品
- 快速开关速度
应用领域
- 负载开关
- PWM应用
- 电源管理
