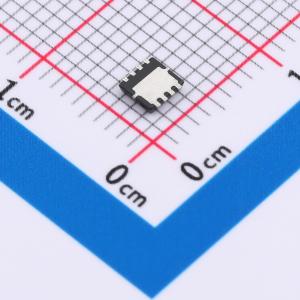

温馨提醒：图片仅供参考，商品以实物为准
AP85N04Q
1个N沟道 耐压:40V 电流:65A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：40V, 65A，RDS(ON) < 5.9mΩ @VGS = 10V（典型值5.0mΩ），RDS(ON) < 10mΩ @VGS = 4.5V（典型值7.5mΩ）。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP85N04Q
- 商品编号
- C5443702
- 商品封装
- PDFN3X3-8L
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 65A | |
| 导通电阻(RDS(on)) | 5mΩ@10V；7.5mΩ@4.5V | |
| 耗散功率(Pd) | 48W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 2.956nF | |
| 反向传输电容(Crss) | 197pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 225pF |
商品概述
AP2317SD采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 40V、65A
- 当VGS = 10V时,RDS(ON) < 5.9 mΩ(典型值5.0 mΩ)
- 当VGS = 4.5V时,RDS(ON) < 10 mΩ(典型值7.5 mΩ)
- 先进沟槽技术
- 产品无铅
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
