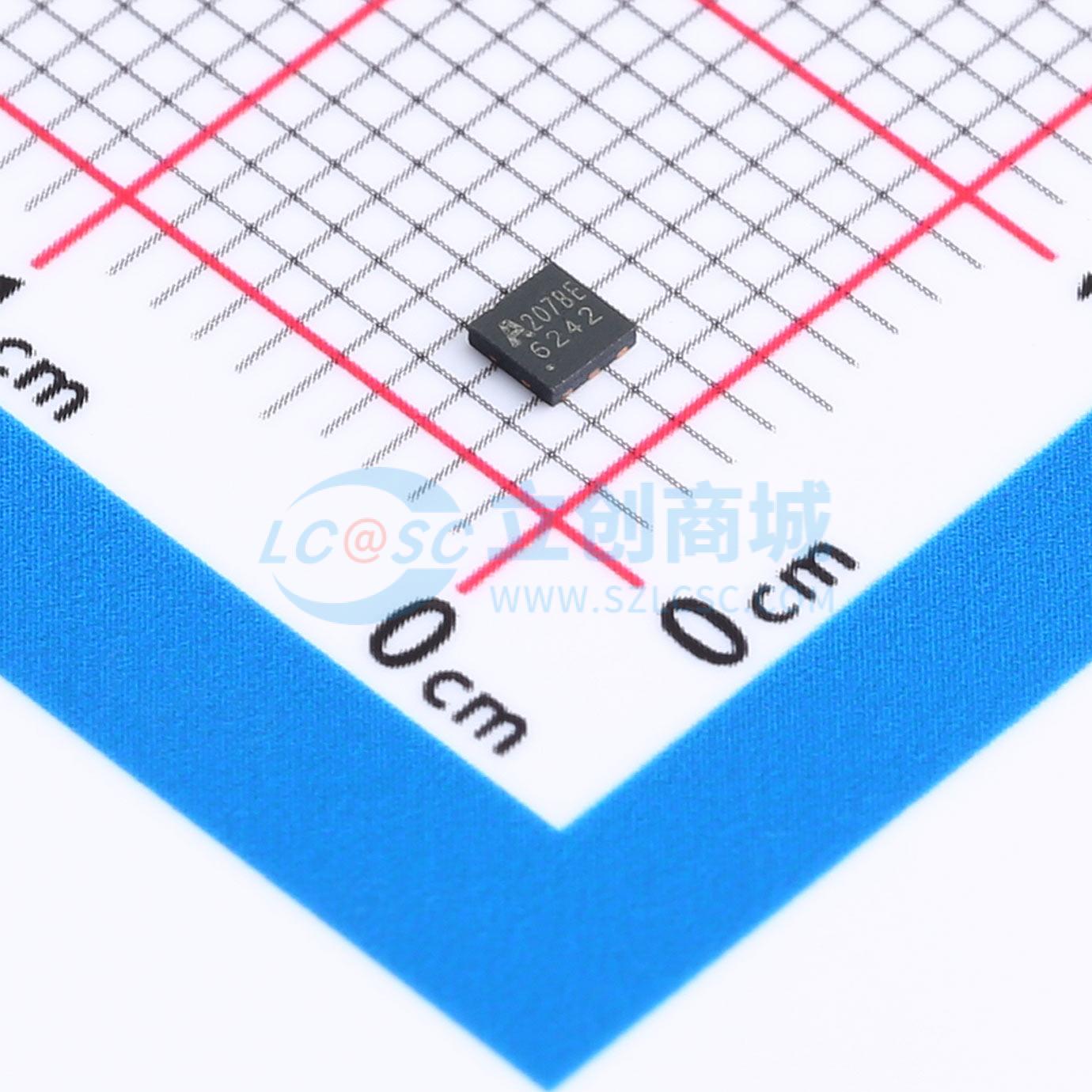

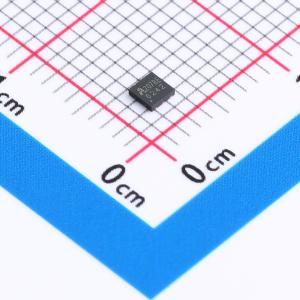

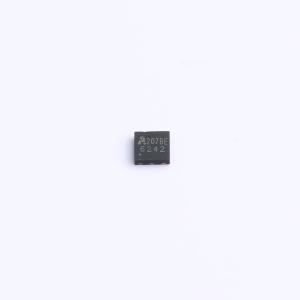

温馨提醒：图片仅供参考，商品以实物为准
AP6242
1个N沟道 耐压:20V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AP6242采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP6242
- 商品编号
- C5443696
- 商品封装
- PQFN2x2
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 9mΩ@4.5V；12mΩ@2.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 17.9nC@4.5V | |
| 反向传输电容(Crss) | 200pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
AP0903GD系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种超高效的器件，可广泛应用于各种电源领域。
商品特性
- VDS = 20V,ID = 12A
- 当VGS = 4.5V时,RDS(ON) < 11 mΩ
- 当VGS = 2.5V时,RDS(ON) < 14 mΩ
- 高功率和电流处理能力
- 获得无铅产品认证
- 表面贴装封装
应用领域
- 单向负载开关
- 双向负载开关
