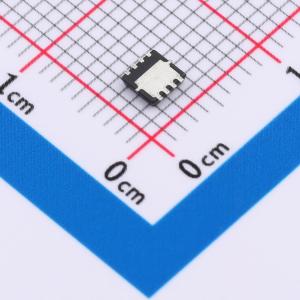

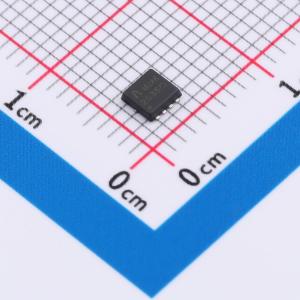

温馨提醒：图片仅供参考，商品以实物为准
AP2035Q
1个N沟道 耐压:20V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：20V，70A，RDS(ON) < 4mΩ @ VGS = 4.5V，TP = 3.1mΩ。 RDS(ON) < 5.8mΩ @ VGS = 2.5V，TP = 4.0mΩ。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP2035Q
- 商品编号
- C5443697
- 商品封装
- PDFN3X3-8L
- 包装方式
- 编带
- 商品毛重
- 0.149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 3.1mΩ@4.5V；4mΩ@2.5V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 38nC@4.5V | |
| 输入电容(Ciss) | 2.56nF@10V | |
| 反向传输电容(Crss) | 356pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 368pF |
商品特性
- 650V、20A
- 在VGS = 10 V时，RDS(ON) < 190 mΩ
- 低品质因数RDS(ON) × QG
- 更好的电磁干扰性能
- 100%进行了单脉冲雪崩耐量和隔离测试
- 符合RoHS标准
- 无卤
应用领域
- 开关模式电源 (SMPS)
- 不间断电源 (UPS)
- 功率因数校正 (PFC)
- 充电
