温馨提醒：图片仅供参考，商品以实物为准

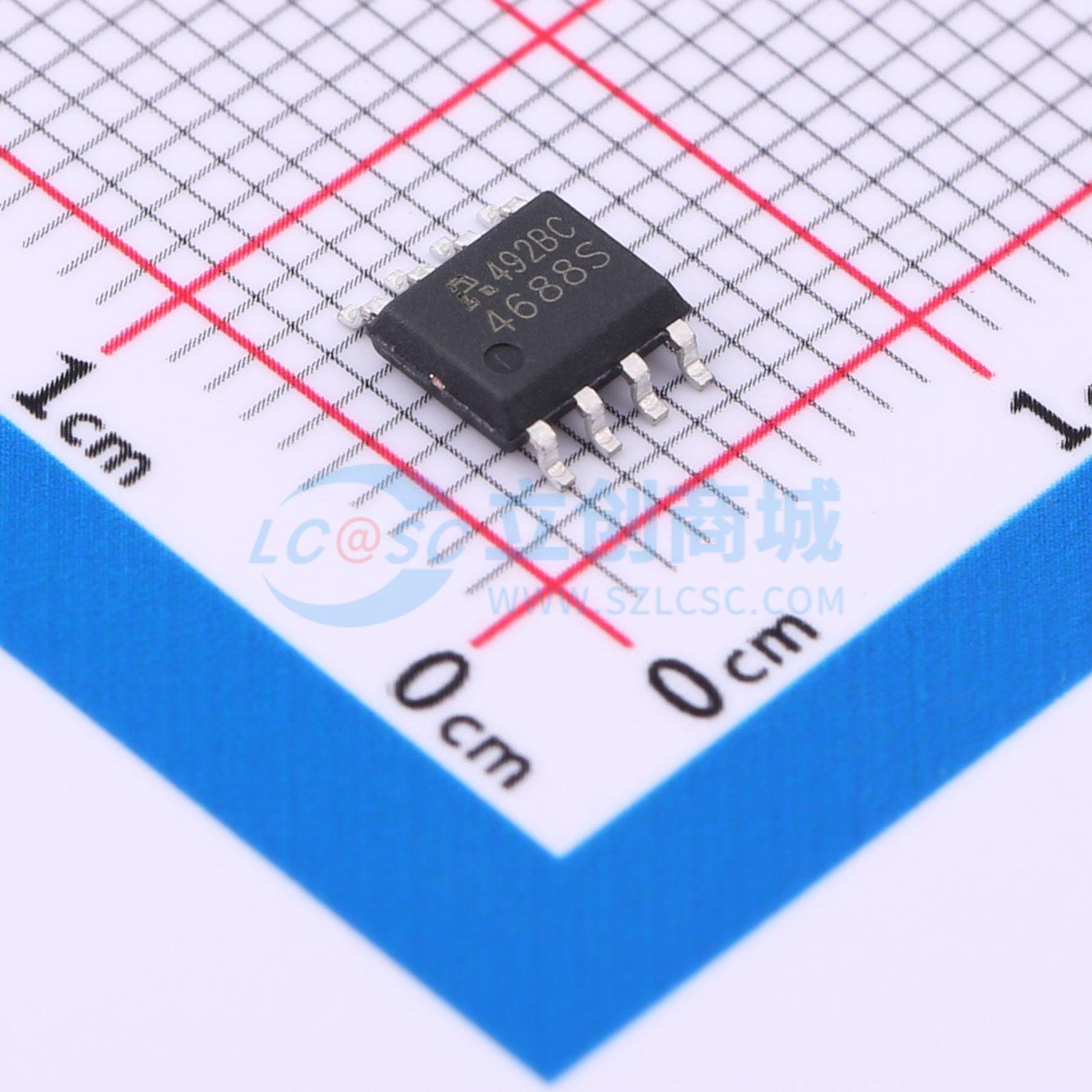

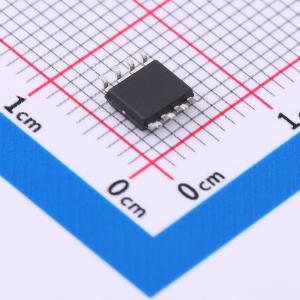

AP4688S
1个N沟道+1个P沟道 耐压:60V 电流:8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于电机控制，同步整流。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP4688S
- 商品编号
- C5443694
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 32mΩ@10V；52mΩ@10V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 1.6V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 670pF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 80pF；85pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- N沟道
- VDS = 60V
- ID = 8.0A
- 当VGS = 10V时,RDS(ON) 典型值为32mΩ
- 当VGS = 4.5V时,RDS(ON) 典型值为39mΩ
- P沟道
- VDS = -60V
- ID = -6.0A
- 当VGS = 10V时,RDS(ON) 典型值为52mΩ
- 当VGS = 4.5V时,RDS(ON) 典型值为65mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
