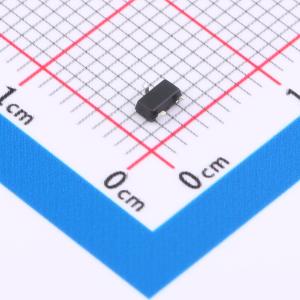

温馨提醒：图片仅供参考，商品以实物为准
AP3100A
1个N沟道 耐压:30V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30V，8A。 RDS(ON) 12mΩ（VGS = 10V，典型值9.8mΩ）。 RDS(ON) 16mΩ（VGS = 4.5V，典型值13.5mΩ）。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP3100A
- 商品编号
- C5443683
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 9.8mΩ@10V；13.5mΩ@4.5V | |
| 耗散功率(Pd) | 1.6W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 13.3nC@10V | |
| 输入电容(Ciss) | 1.14nF@15V | |
| 反向传输电容(Crss) | 151pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 175pF |
商品特性
- 500V、3A
- 当VGS = 10V时，RDS(ON) < 3.0 Ω，典型值为2.6 Ω
- 快速开关
- 获得无铅产品认证
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
