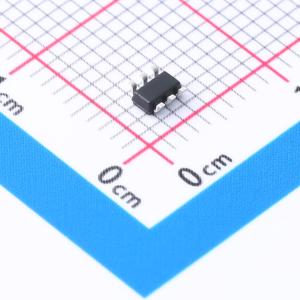

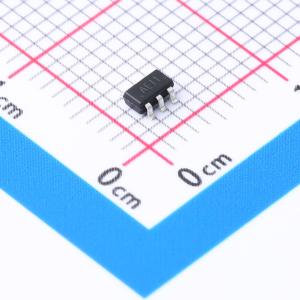

AP6900
2个N沟道 耐压:40V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：40V，5A。 RDS (ON) <36mΩ @VGS=4.5V，典型值30mΩ。 RDS (ON) <45mΩ @VGS=2.5V，典型值35mΩ。 先进的沟槽技术。 获得无铅产品认证。应用：接口开关。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP6900
- 商品编号
- C5443685
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 1.6W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 435pF@20V | |
| 反向传输电容(Crss) | 35pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 58pF |
商品特性
- 40V、5A
- 当VGS = 4.5V时，RDS(ON) < 36mΩ，典型值为30mΩ
- 当VGS = 2.5V时，RDS(ON) < 45mΩ，典型值为35mΩ
- 先进沟槽技术
- 获得无铅产品认证
应用领域
- 接口开关
- 负载开关
- 电源管理
