温馨提醒：图片仅供参考，商品以实物为准

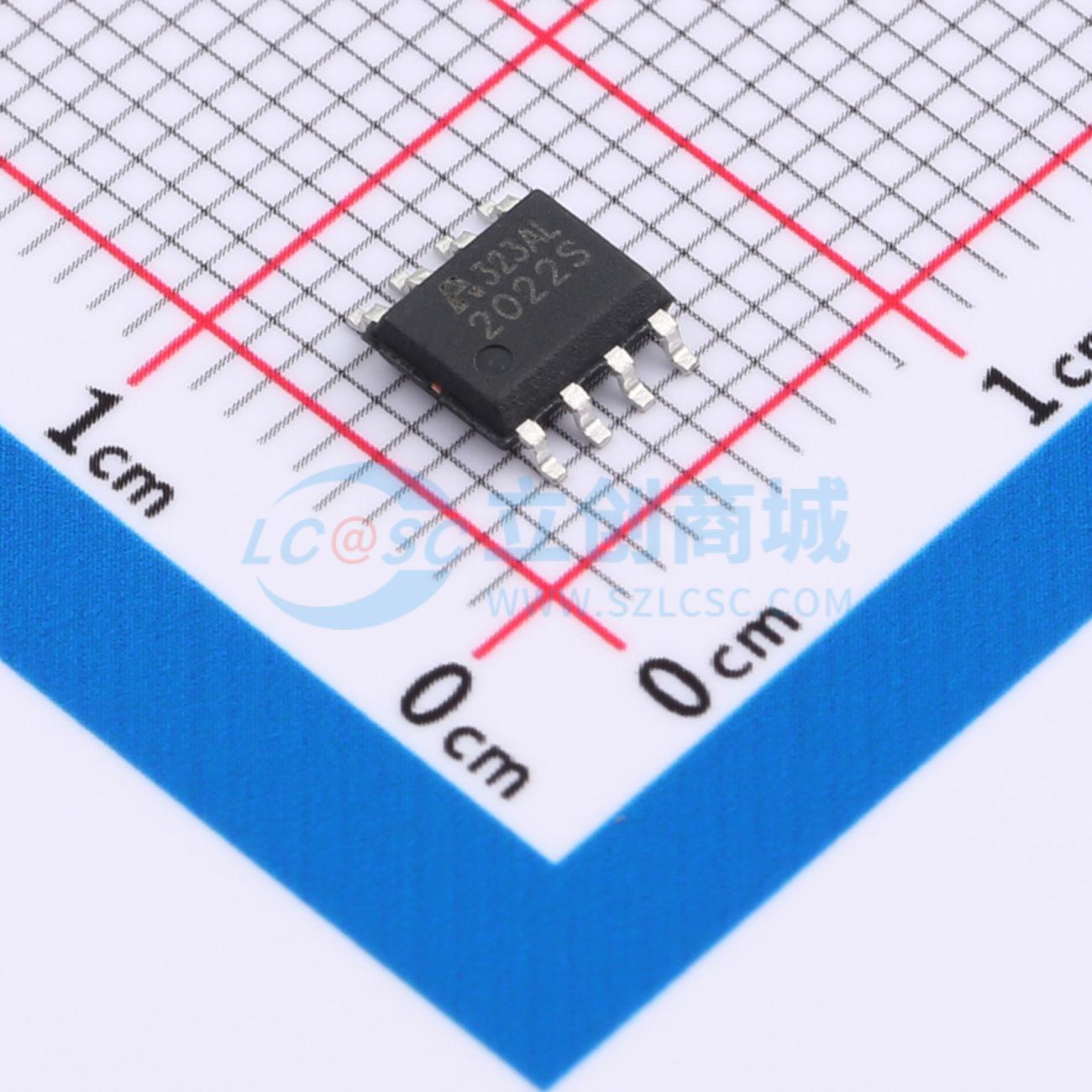

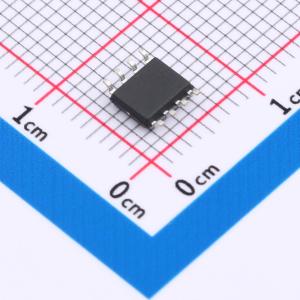

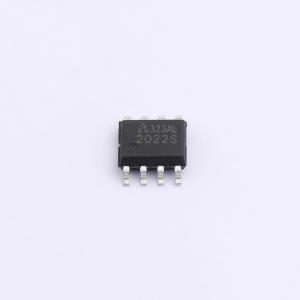

AP2022S
2个N沟道 耐压:20V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，可提供出色的导通电阻、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适合用作负载开关或用于PWM应用。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP2022S
- 商品编号
- C5443688
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 9.5mΩ@4.5V；12.5mΩ@2.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17.9nC@4.5V | |
| 输入电容(Ciss) | 1.8nF | |
| 反向传输电容(Crss) | 200pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 230pF |
商品特性
- VDS = 20 V, ID = 12 A
- R D S (O N) < 11 m Ω @ V G S = 4. 5 V
- R D S (O N) < 14 m Ω @ V G S = 2. 5 V
- 高功率和电流处理能力
- 获得无铅产品认证
- 表面贴装封装
应用领域
- 单向负载开关
- 双向负载开关
