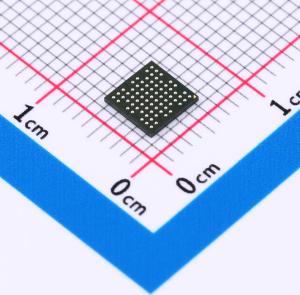

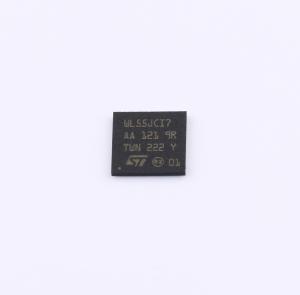

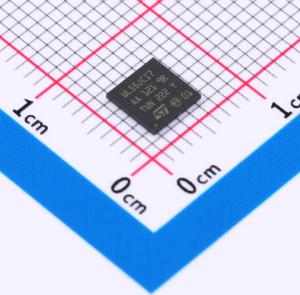

STM32WL55JCI7

技术规格概览

射频与调制

• 频率范围： 150 MHz 至 960 MHz
• 调制类型： LoRa®、FSK (GFSK)、MSK 和 BPSK

接收灵敏度

• 2-FSK： 在 1.2 Kbit/s 时为 –123 dBm
• LoRa®： 在 10.4 kHz，扩频因子 12 时为 –148 dBm

发射功率

• 高输出： 可编程至 +22 dBm
• 低输出： 可编程至 +15 dBm

法规遵从性

• ETSI EN 300 220
• EN 300 113
• EN 301 166
• FCC CFR 47 第 15、24、90、101 部分
• 日本 ARIB STD-T30、T-67、T-108

兼容性和协议

• 标准/专有： LoRaWAN®、Sigfox™、W-MBus 等
• 无线系统级芯片： 完全开放架构

能效

• 超低功耗平台
• 供电范围： 1.8 V 至 3.6 V
• 温度范围： –40 °C 至 +105 °C
• 模式：
  • 关断： 31 nA（V DD = 3 V）
  • 待机（+ RTC）： 360 nA（V DD = 3 V）
  • Stop2（+ RTC）： 1.07 µA（V DD = 3 V）
  • 活动模式 MCU： < 72 µA/MHz（CoreMark®）

• 活动 RX： 4.82 mA
• 活动 TX： 10 dBm 时为 15 mA，20 dBm（LoRa® 125 kHz）时为 87 mA

处理与安全

• CPU 类型：
  • 32 位 Arm® Cortex®-M4（ART 加速器）
  • 32 位 Arm® Cortex®-M0+
• 安全特性： AES 256 位加密、RNG、扇区保护、CRC、唯一标识符、PKA、安全 MAC 层、固件更新服务
• 时钟源： 32 MHz 晶体振荡器、TCXO、32 kHz 振荡器、内部 RC、PLL

存储器

• 闪存： 256-Kbyte
• RAM： 64-Kbyte
• 备份寄存器： 20x32 位
• 引导加载程序： 支持 USART 和 SPI 接口，支持 OTA
• 保护： 对读写操作的扇区保护

模拟外设

• ADC： 12 位，2.5 Msps，高达 16 位，3.6 V 转换范围
• DAC： 12 位，低功耗采样保持
• 比较器： 2x 超低功耗

系统外设

• 控制器： DMA、USART（ISO 7816、IrDA、SPI）、LPUART、SPI、I2C、定时器
• 定时器： 16 位、32 位、4 通道、超低功耗
• RTC： 32 位次秒唤醒计数器

开发支持

• 调试： 串行线调试（SWD）、JTAG
• 交叉触发能力： 双 CPU 支持

封装

• 符合 ECOPACK2 标准

此设备提供了一整套无线通信、处理、安全和能效功能，专为各种物联网应用设计。
