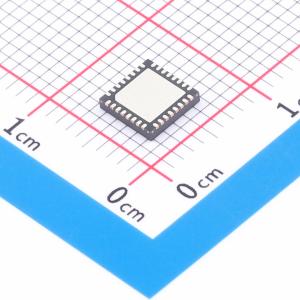

BLUENRG-332AT

BlueNRG-LPS是一款超低功耗可编程蓝牙低功耗无线片上系统（SoC）解决方案。它集成了先进的2.4 GHz射频IP，针对超低功耗和出色的射频性能进行了优化，可实现无与伦比的电池续航时间。它符合蓝牙低功耗SIG核心规范5.3版本，支持点对点连接和蓝牙Mesh网络，能够可靠地建立大规模设备网络。BlueNRG-LPS还适用于2.4 GHz专有射频无线通信，可满足超低延迟应用需求。 BlueNRG-LPS集成了一个最高可运行至64 MHz的Arm Cortex-M0+微控制器，以及用于蓝牙低功耗时序关键操作的BlueNRG核心协处理器（基于DMA）。 蓝牙低功耗5.3规范支持的主要特性包括： 2 Mbps数据速率、远距离（编码物理层）、广播扩展、信道选择算法#2、GATT缓存、测向（到达角/出发角）、硬件支持同时连接、主/从和多角色同时运行、扩展数据包长度支持、LE Ping过程、周期性广播和周期性广播同步传输、LE功率控制和路径损耗监测。 此外，BlueNRG-LPS通过专用硬件功能提供增强的安全硬件支持： 真随机数发生器（RNG）、加密AES最高128位安全协处理器、公钥加速器（PKA）、CRC计算单元、64位唯一ID、闪存读写保护。 公钥加速（PKA）支持模运算，包括最大模大小为3136位的幂运算，以及素域上的椭圆曲线标量乘法、ECDSA签名、最大模大小为521位的ECDSA验证和CRC计算单元。 BlueNRG-LPS可配置为支持独立或网络处理器应用。

• WLCSP36（2.83×2.99 mm）
• 支持蓝牙5.3规范的蓝牙低功耗片上系统
• 2 Mbps数据速率
• 远距离（编码物理层）
• 广播扩展
• 信道选择算法#2
• GATT缓存
• 测向（到达角/出发角）
• LE Ping过程
• 周期性广播和周期性广播同步传输
• LE L2CAP面向连接的信道
• LE功率控制和路径损耗监测
• 接收灵敏度：1 Mbps时为 -97 dBm，125 kbps（远距离）时为 -104 dBm
• 可编程输出功率最高可达 +8 dBm（在天线连接器处）
• 支持的数据速率：2 Mbps、1 Mbps、500 kbps和125 kbps
• 128个物理连接
• 集成巴伦
• 支持外部功率放大器（PA）和低噪声放大器（LNA）
• 用于蓝牙低功耗时序关键操作的BlueNRG核心协处理器（基于DMA）
• 2.4 GHz专有射频驱动
• 适用于需要符合以下射频法规的系统：ETSI EN 300 328、EN 300 440、FCC CFR47第15部分、ARIB STD-T66
• 提供用于优化匹配和滤波的集成无源器件（IPD）配套芯片
• 超低功耗射频性能
• 关机模式下为8 nA（1.8 V）
• 深度停止模式下为0.8 μA（带外部低速晶振和蓝牙唤醒源，1.8 V）
• 深度停止模式下为1.0 μA（带内部低速振荡器和蓝牙唤醒源，1.8 V）
• 发射峰值电流为4.3 mA（0 dBm，3.3 V）
• 接收峰值电流为3.4 mA（在灵敏度水平，3.3 V）
• 高性能超低功耗Arm Cortex-M0+ 32位，最高运行频率64 MHz
• 动态电流消耗：14 μA/MHz
• 工作电源电压：1.7至3.6 V
• 温度范围：-40 ℃至105 ℃
• 电源和复位管理：高效嵌入式开关模式电源（SMPS）降压转换器，具有智能旁路模式；超低功耗上电复位（POR）和掉电复位（PDR）；可编程电压检测器（PVD）
• 时钟源：64 MHz锁相环（PLL）；带集成微调电容的故障安全32 MHz晶体振荡器；32 kHz晶体振荡器；内部低功耗32 kHz环形振荡器（RO）
• 片上192 Kbytes非易失性闪存
• 片上24 Kbytes RAM + 4 Kbytes PKA RAM
• 1 Kbytes一次性可编程（OTP）存储区
• 嵌入式通用异步收发传输器（UART）引导加载程序
• 带或不带定时器和RAM保留的超低功耗模式
• 正交解码器
• 增强的安全机制，如：闪存读写保护、串行线调试（SWD）禁用、安全引导加载程序
• 安全特性：真随机数发生器（RNG）；硬件加密AES最高128位安全协处理器；硬件公钥加速器（PKA）；加密算法：RSA、Diffie-Helman、GF(p)上的椭圆曲线密码学（ECC）；CRC计算单元；64位唯一ID
• 系统外设：1个带8通道的直接内存访问（DMA）控制器，支持模数转换器（ADC）、串行外设接口（SPI）-集成音频接口（I2S）、集成电路总线（I2C）、通用同步异步收发器（USART）、低功耗通用异步收发器（LPUART）、定时器；1个带I2S接口复用的SPI；1个I2C（系统管理总线/电源管理总线）；1个LPUART（低功耗）；1个USART（ISO 7816智能卡模式、红外数据协会（IrDA）、SPI主模式和Modbus）；1个独立看门狗定时器（WDG）；1个实时时钟（RTC）；1个独立系统滴答定时器（SysTick）；1个16位、四通道通用定时器；2个16位、两通道通用定时器；红外接口
• 多达20个快速输入/输出（I/O）：均具备唤醒功能；在低功耗模式下均保留状态；均耐受5 V电压
• 模拟外设：12位模数转换器（ADC），8个输入通道，带降采样器时最高可达16位；电池监测；模拟看门狗
• 开发支持：串行线调试（SWD）；4个断点和2个观察点

• 工业领域
• 家庭和工业自动化
• 资产跟踪、身份定位、实时定位系统
• 智能照明
• 健身、健康和运动
• 医疗保健、消费医疗
• 安全/接近检测
• 远程控制
• 辅助生活
• 手机外设
• 个人电脑外设
