温馨提醒：图片仅供参考，商品以实物为准

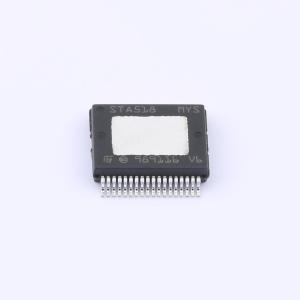

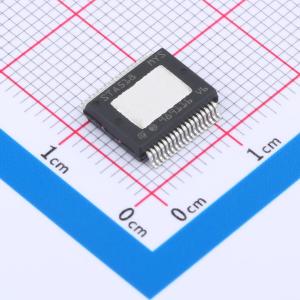

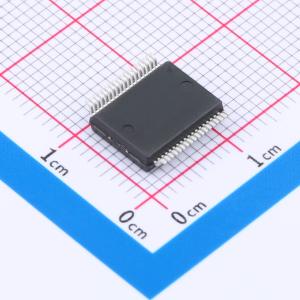

STA51813TR

40 V, 3.5 A 四功率半桥

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 40 V，3.5 A四功率半桥数字音频放大器
品牌名称: ST(意法半导体)
商品型号: STA51813TR
商品编号: C5270515
商品封装: Power-SSO-36
包装方式: 编带
商品毛重: 5.87克(g)

商品参数

商品概述

STA518是一款采用多功率BCD技术的单片四路半桥级器件。该器件也可用作双桥，或者通过将CONFIG引脚连接到Vdd引脚，重新配置为具有双倍电流容量的单桥。该器件特别设计用于构成立体声全数字高效（DDXTM）放大器的输出级，在单端配置下，当VCC为30 V、负载为4 Ω且总谐波失真（THD）为10%时，能够为4个声道每个声道提供24 W的输出功率。

商品特性

多功率BCD技术
最小输入输出脉冲宽度失真
200 mΩ R0SON互补DMOS输出级
与CMOS兼容的逻辑输入
热保护
热警告输出
欠压保护
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	四声道
	输出功率	24Wx4@4Ω；70Wx1@8Ω

	属性	参数值
	工作电压	10V~36V
	工作温度	-40℃~+90℃
