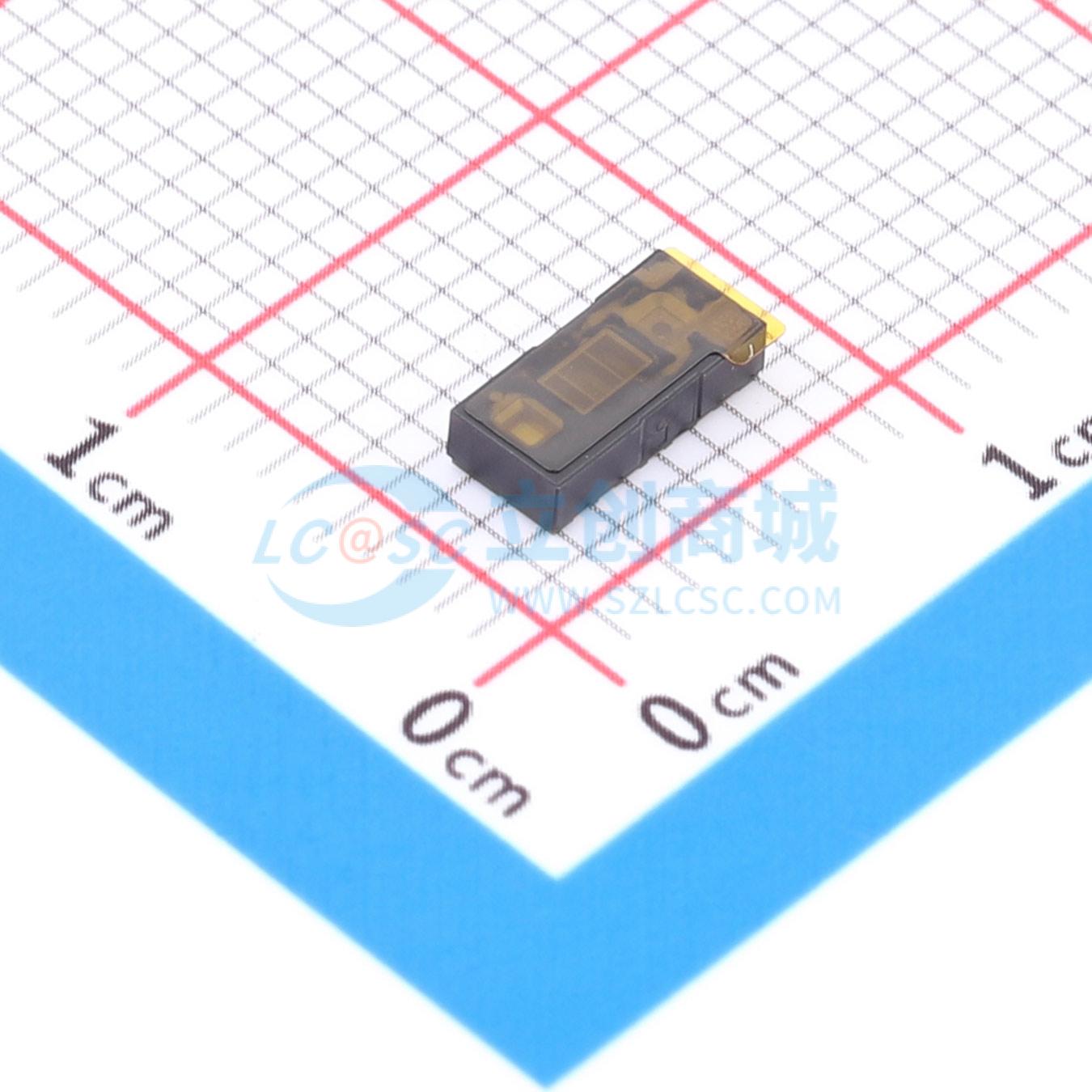

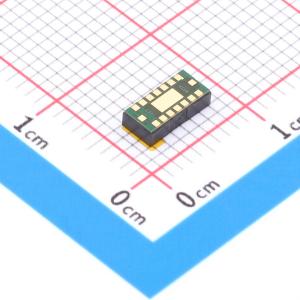

VL53L7CXV0GC/1
具备90°视场角的8x8多区域飞行时间测距传感器
- 描述
- VL53L7CX
- 品牌名称
- ST(意法半导体)
- 商品型号
- VL53L7CXV0GC/1
- 商品编号
- C5270520
- 商品封装
- LGA-16(3x6.4)
- 包装方式
- 编带
- 商品毛重
- 2.243478克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | - | |
| 接口类型 | I2C | |
| 工作电压 | 3.3V；2.8V；1.8V | |
| 旋转角度范围 | - | |
| 线性范围 | 350cm | |
| 工作电流 | 45mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 是 | |
| 长度 | 6.4mm | |
| 宽度 | 3mm | |
| 高度 | 1.6mm | |
| 工作温度 | -30℃~+85℃ | |
| 功能特性 | 自校准 |
商品概述
VL53L7CX飞行时间传感器专为需要超宽视场的应用设计，提供90°对角线视场。基于FlightSense技术，它在激光发射器上集成了高效的超表面透镜（DOE），可将60°×60°的方形视场投射到场景中。其多区域功能提供8×8区域矩阵（64个区域），并能以60Hz的快速速度工作，测距范围可达350cm。得益于具有可编程距离阈值的自主模式与超宽视场的结合，它适用于需要低功耗用户检测的应用。专利算法和创新的模块结构使其能够在每个区域内检测视场内的多个物体并进行深度识别。直方图算法确保在60cm以外不受盖板串扰的影响。它源自VL53L5CX，两者的引脚和驱动程序兼容，可实现简单的传感器迁移。与所有基于FlightSense技术的飞行时间（ToF）传感器一样，它在每个区域记录的距离不受目标颜色和反射率的影响。它采用微型可回流封装，集成了SPAD阵列，在各种环境光照条件下以及针对多种盖板材料都能实现良好的测距性能。它集成了一个VCSEL，发射完全不可见的940nm红外光，对眼睛完全安全（Class 1认证）。它适用于需要超宽视场的应用，如机器人、智能音箱、视频投影仪、内容管理等。多区域功能与90°视场的结合可增强新的使用场景，如手势识别、机器人SLAM以及智能建筑的低功耗系统激活。
商品特性
- 快速准确的多区域距离测距传感器，具有90°宽视场（60°×60°方形视场，对角线90°）
- 多区域测距输出，支持4×4或8×8独立区域
- 自主低功耗模式，带有可编程阈值中断以唤醒主机
- 测距范围可达350cm
- 每个区域可进行多目标检测和距离测量
- 支持60Hz帧率
- 直方图处理和算法补偿可最小化或消除盖板串扰的影响
- 每个区域的运动指示器，显示目标是否移动及移动方式
- 完全集成的微型模块
- 发射器：940nm不可见光垂直腔面发射激光器（VCSEL）及集成模拟驱动器
- 发射器和接收器均采用衍射光学元件（DOE），实现方形视场
- 单光子雪崩二极管（SPAD）接收阵列
- 运行固件的低功耗微控制器
- 尺寸：6.4×3.0×1.6mm
- 易于集成
- 单一可回流组件
- 灵活的电源选项：单3.3V或2.8V供电，或3.3V/2.8V AVDD与1.8V IOVDD组合供电
- 兼容多种盖板材料
- 与VL53L5CX引脚和驱动程序兼容
应用领域
- 超宽视场和多区域扫描支持内容管理（如卡车、垃圾箱装载）
- 需要超宽视场的应用，如智能音箱、真空吸尘器（三个传感器可覆盖180°×60°视场）
- 宽检测范围的手势识别
- 需要超宽视场进行用户检测以唤醒设备的应用（如智能建筑、智能照明）
- 视频投影仪的梯形校正
- 机器人应用（如SLAM、墙壁跟踪、小物体检测、悬崖预测、地面类型识别）
- 增强现实/虚拟现实（AR/VR）增强：借助多区域距离测量实现双目立体视觉和3D深度辅助
- 物联网（用户和物体检测）
- 视频对焦跟踪：60Hz测距可优化连续对焦算法
