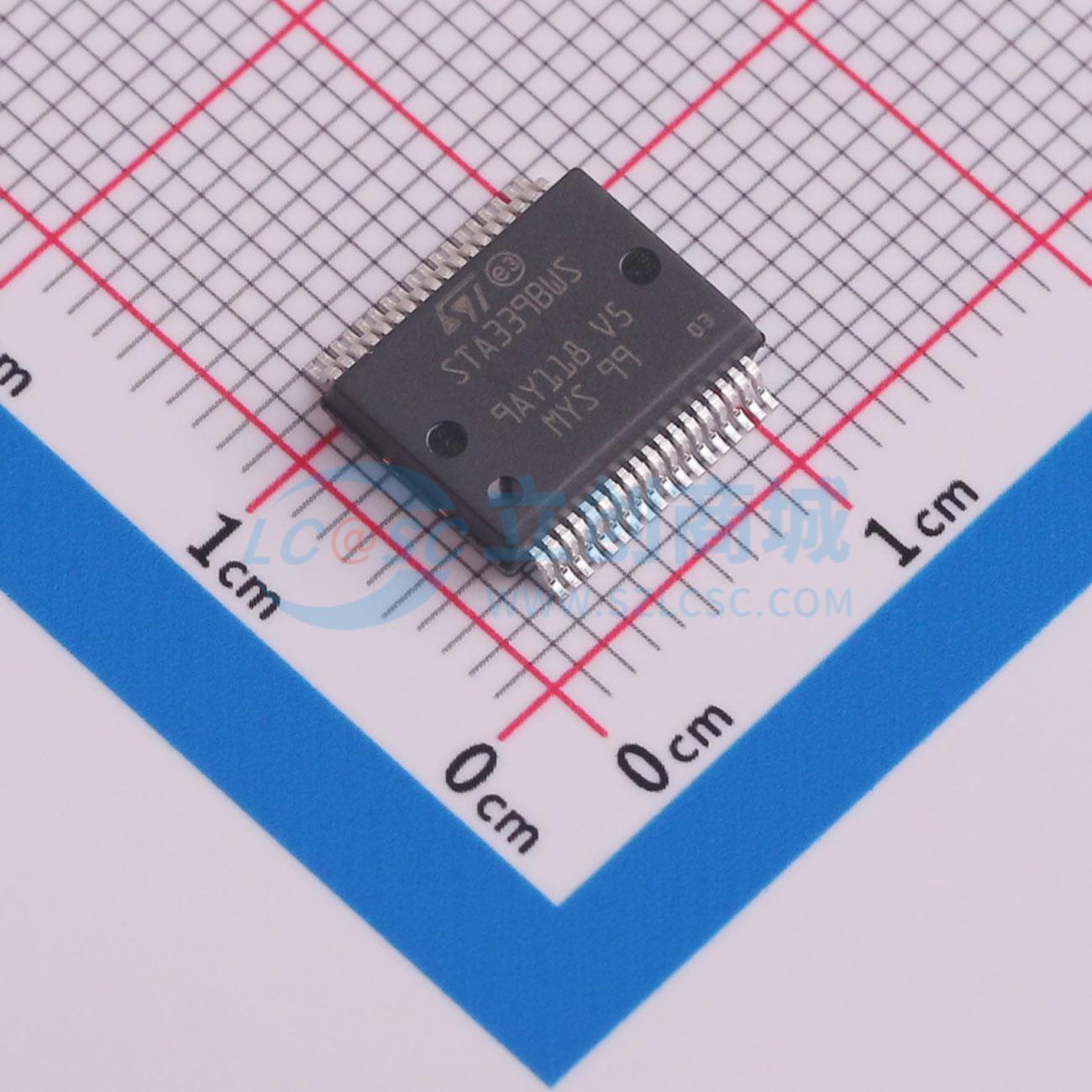

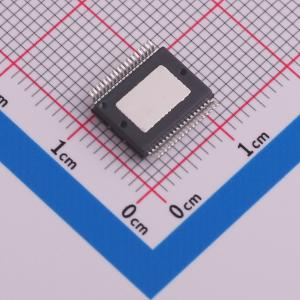

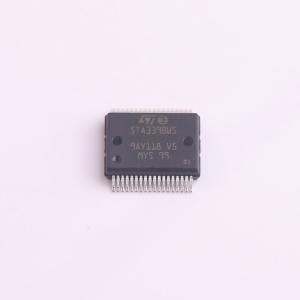

STA339BWS13TR
2.1声道40瓦高效数字系统
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.1通道高效数字音频系统
- 品牌名称
- ST(意法半导体)
- 商品型号
- STA339BWS13TR
- 商品编号
- C5270500
- 商品封装
- Power-SSO-36
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 2.1声道 | |
| 输出功率 | 20Wx2@8Ω；20Wx1@8Ω；9Wx2@4Ω | |
| 工作电压 | 4.5V~21.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 工作温度 | -20℃~+70℃ | |
| 效率 | 90% |
商品特性
- 宽范围电源电压，4.5 V至21.5 V
- 三种功率输出配置：
- 两路三元PWM（18 V时，2x20 W接入8 Ω负载）+ PWM输出
- 两路三元PWM（18 V时，2x20 W接入8 Ω负载）+ 三元立体声线路输出
- 2.1路二元PWM（左声道、右声道、低频效果声道）（18 V时，2x9 W接入4 Ω负载 + 1x20 W接入8 Ω负载）
- 具备100 dB信噪比和动态范围的FFX
- 可扩展的FFX调制指数
- 可选32至192 kHz的输入采样率
- 具备可选设备地址的I²C控制
- 数字增益/衰减范围为+48 dB至 -80 dB，分辨率为0.5 dB/步
- 具备可编程比率的软音量更新
- 独立声道和主增益/衰减控制
- 两个独立的DRC，可配置为双频段抗削波器（B²DRC）或独立限幅器/压缩器
- 基于滤波信号的DRC的EQ - DRC
- 用于低音增强的专用低频效果声道处理
- 音频预设：
- 15种预设分频滤波器
- 5种预设抗削波模式
- 预设夜间聆听模式
- 独立声道软/硬静音
- 独立声道音量和DSP旁路
- I²S输入数据接口
- 输入和输出声道映射
- 自动检测无效输入并静音
- 每个声道最多8个用户可编程双二阶滤波器
- 三个系数库，用于存储EQ预设，可通过I²C接口快速调用
- 低音/高音音调及去加重控制
- 可选用于直流阻隔的高通滤波器
- 先进的调幅干扰频率切换和噪声抑制模式
- 可选高或低带宽噪声整形拓扑
- 可选时钟输入比率
- 96 kHz内部处理采样率
- 热过载和短路保护技术
- 视频应用：支持576 x fS输入模式
- 引脚和软件与STA333BW、STA339BW、STA559BW和STA559BWS兼容
