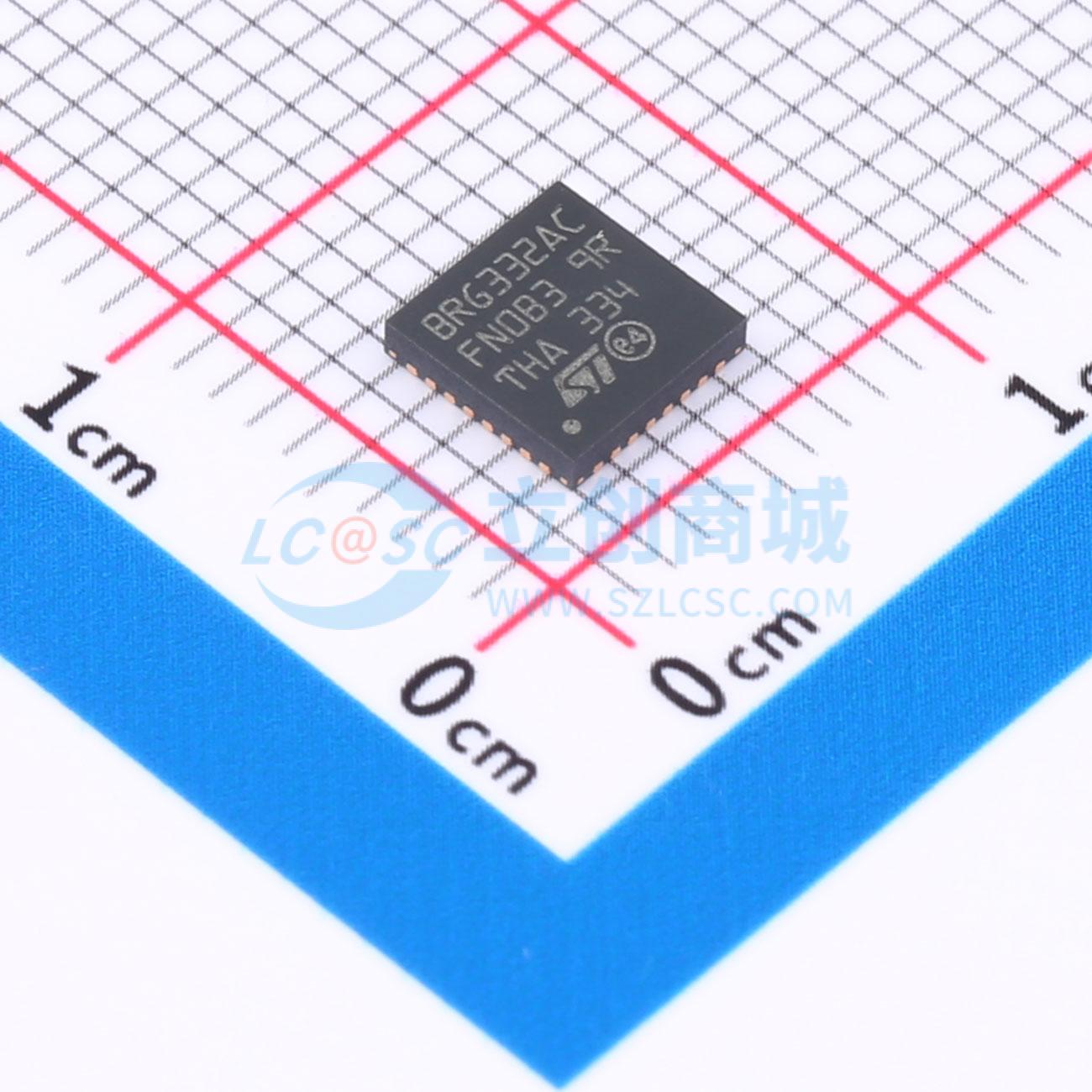

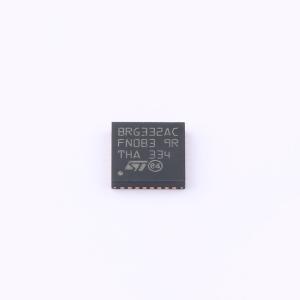

BLUENRG-332AC

BlueNRG-LPS是一款超低功耗可编程蓝牙低功耗无线SoC解决方案。它嵌入先进的2.4 GHz射频IP，针对超低功耗和良好的射频性能优化，可实现长电池寿命。该产品符合蓝牙低功耗SIG核心规范版本5.3，支持点对点连接和蓝牙Mesh网络，能可靠建立大规模设备网络。同时适用于2.4 GHz专有射频无线通信，满足超低延迟应用需求。产品嵌入Arm® Cortex®-M0+微控制器（运行至64 MHz）及基于DMA的BlueNRG核心协处理器，用于蓝牙低功耗时序关键操作。

• 支持蓝牙5.3规范
• 具备2 Mbps数据速率、长距离（Coded PHY）、广告扩展、信道选择算法#2、GATT缓存、方向寻找（AoA/AoD）、LE ping程序、周期性广告及同步传输、LE L2CAP面向连接信道、LE功率控制和路径损耗监测功能
• 射频性能：RX灵敏度-97 dBm @1 Mbps、-104 dBm @125 kbps（长距离）；可编程输出功率最高+8 dBm（天线连接器处）；支持2 Mbps、1 Mbps、500 kbps、125 kbps数据速率；128个物理连接；集成巴伦；支持外部PA和LNA；基于DMA的BlueNRG核心协处理器；2.4 GHz专有射频驱动；符合ETSI EN 300328、EN300440、FCC CFR47 part15、ARIB STD-T66射频法规；可用集成无源器件（IPD）配套芯片优化匹配和滤波
• 超低功耗：关机模式8 nA（1.8V）；深度停止模式0.8 μA（带外部LSE和BLE唤醒源，1.8V）；深度停止模式1.0 μA（带内部LSI和BLE唤醒源，1.8V）；TX峰值电流4.3 mA（@0 dBm，3.3V）；RX峰值电流3.4 mA（@灵敏度水平，3.3V）
• 处理器：Arm® Cortex®-M0+ 32位，运行至64 MHz；动态电流消耗14 μA/MHz；工作电压1.7至3.6V；温度范围-40℃至105℃；高效嵌入式SMPS降压转换器（带智能旁路模式）；超低功耗上电复位（POR）和掉电复位（PDR）；可编程电压检测器（PVD）
• 时钟源：64 MHz PLL；带集成微调电容的故障安全32 MHz晶体振荡器；32 kHz晶体振荡器；内部低功耗32 kHz RO
• 存储：192 Kbytes片上非易失性闪存；24 Kbytes +4 Kbytes PKA RAM片上RAM；1 Kbytes一次性可编程（OTP）存储区；嵌入式UART引导加载程序；带/不带定时器和RAM保留的超低功耗模式；正交解码器；增强安全机制（闪存读写保护、SWD禁用、安全引导加载程序）
• 安全特性：真随机数生成器（RNG）；硬件加密AES最大128位安全协处理器；硬件公钥加速器（PKA）；支持RSA、Diffie-Helman、GF(p)上的ECC加密算法；CRC计算单元；64位ID
• 系统外设：1个8通道DMA控制器（支持ADC、SPI-I2S、I2C、USART、LPUART、TIMERS）；1个带I2S接口复用的SPI；1个I2C（SMBus/PMBus）；1个低功耗LPUART；1个USART（支持ISO7816智能卡模式、IrDA、SPI主模式和Modbus）；1个独立看门狗；1个实时时钟（RTC）；1个独立SysTick；1个16位四通道通用定时器；2个16位双通道通用定时器；红外接口
• 最多20个快速I/O：均支持唤醒、低功耗下保持状态、耐受5V
• 模拟外设：12位ADC（8输入通道，下采样可达16位）；电池监测；模拟看门狗
• 开发支持：串行线调试（SWD）；4个断点和2个观察点
• 所有封装符合ECOPACK2标准

• 工业领域：家庭和工业自动化、资产跟踪、ID定位、实时定位系统、智能照明
• 健身、健康和运动场景
• 医疗保健、消费医疗领域
• 安全/接近应用
• 远程控制场景
• 辅助生活场景
• 手机外设
• PC外设
