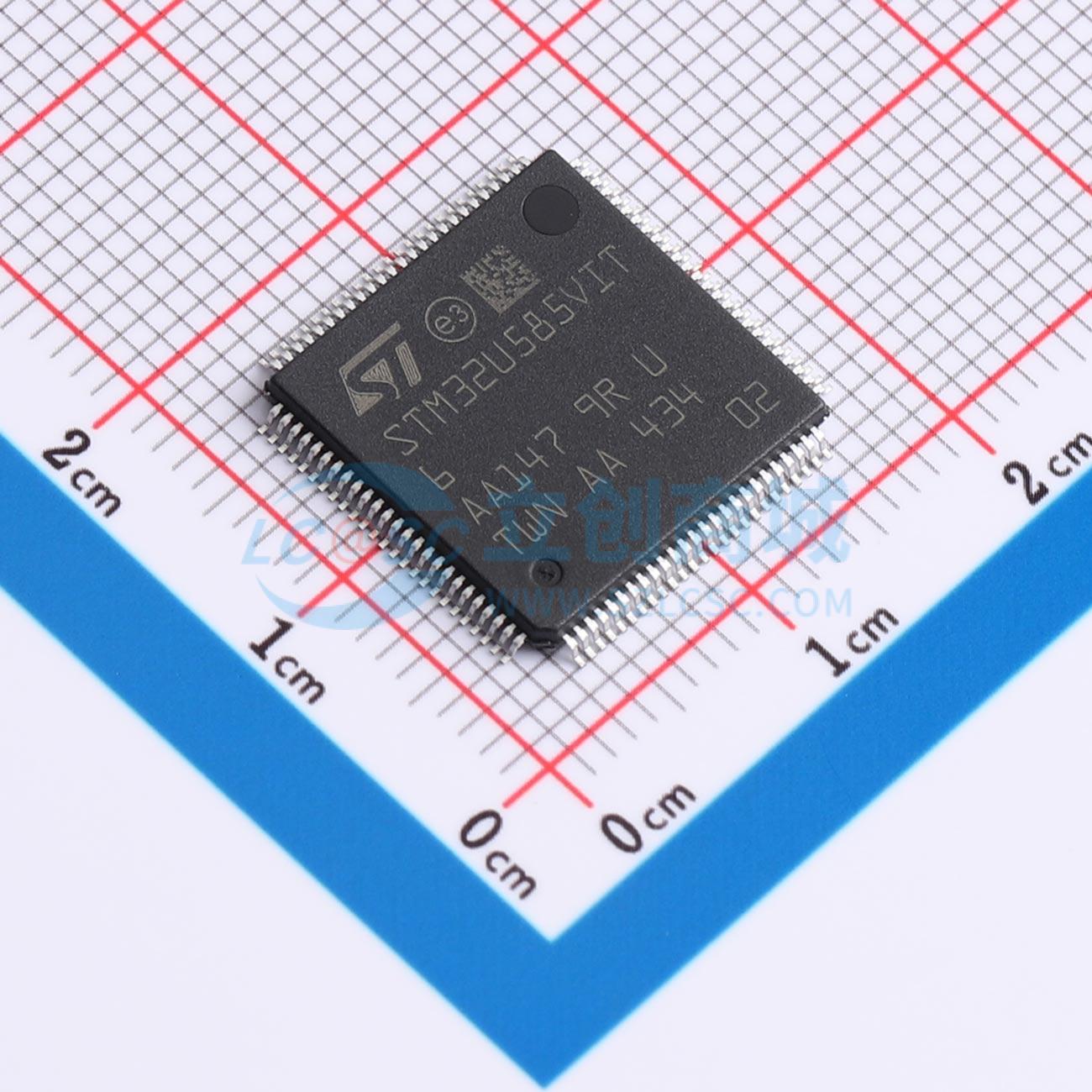

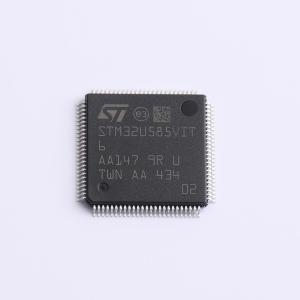

STM32U585VIT6
超低功耗带 FPU 的 Arm Cortex-M33 具有 Trust Zone，160 MHz MCU 带 2MB 闪存
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低功耗，采用带 Trust Zone 的 FPU Arm Cortex-M33、具有 1Mbytes 闪存的 160 MHz MCU
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U585VIT6
- 商品编号
- C5270985
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 9.2675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 784KB | |
| EEPROM容量 | - | |
| I/O数量 | 82 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件是一款基于Arm Cortex-M33内核的32位微控制器，集成了TrustZone安全技术和浮点运算单元。其工作频率最高可达160MHz，提供高达240DMIPS的运算性能。该器件配备最大2MB的Flash存储器，支持双区读写操作，并包含512KB可承受10万次擦写周期的存储区域。其SRAM容量最大为786KB，可选择启用或关闭ECC功能。该器件还集成了丰富的外设，包括用于图形处理的Chrom-ART加速器、数字摄像头接口、数学协处理器以及多达22个通信接口。其模拟外设包括高速ADC、DAC、运算放大器和比较器，并支持电容式触摸感应。该器件采用先进的电源管理技术，支持多种低功耗模式，并集成了强大的安全与加密功能，包括AES协处理器、公钥加速器、哈希硬件加速器和真随机数生成器。
商品特性
- 超低功耗设计，支持FlexPowerControl技术
- 工作电压范围：1.71V至3.6V
- 工作温度范围：-40°C至+85/125°C
- 支持低功耗后台自主模式，外设可在Stop 2模式下通过DMA自主运行
- 提供VBAT供电模式，用于为RTC、32×32位备份寄存器和2KB备份SRAM供电
- 多种低功耗模式：关机模式电流低至160nA（支持24个唤醒引脚），待机模式电流低至210nA（支持24个唤醒引脚），带RTC的待机模式电流为440nA
- Stop 3模式电流低至1.9μA（16KB SRAM保持）或4.3μA（全SRAM保持）
- Stop 2模式电流低至4.0μA（16KB SRAM保持）或8.95μA（全SRAM保持）
- 运行模式电流低至19.5μA/MHz @ 3.3V
- 采用Arm 32位Cortex-M33 CPU，集成TrustZone、内存保护单元、数字信号处理和浮点运算单元
- 配备8KB指令缓存，支持从Flash和外部存储器进行零等待状态执行，最高频率160MHz
- 配备4KB数据缓存，用于外部存储器
- 集成嵌入式稳压器和开关电源降压转换器，支持动态切换和电压调节
- 性能指标：1.5DMIPS/MHz（Drystone 2.1）、651CoreMark（4.07CoreMark/MHz）
- 低功耗指标：535ULPMark-CP、149ULPMark-PP、58.2ULPMark-CM、133000SecureMark-TLS
- 存储器：2MB带ECC的Flash存储器，支持双区读写；786KB SRAM（ECC关闭）或722KB SRAM（其中最多322KB可启用ECC）
- 支持外部存储器接口，兼容SRAM、PSRAM、NOR、NAND和FRAM
- 集成2个八线SPI存储器接口
- 通过PSA 3级和SESIP 3级认证
- 支持Arm TrustZone技术，可对I/O、存储器和外设进行安全配置
- 提供灵活的生命周期方案，支持读保护和密码保护的调试功能
- 通过引导入口和安全的隐藏保护区域实现信任根
- 支持通过嵌入式根安全服务进行安全固件安装
- 支持通过硬件密钥进行安全数据存储
- 支持基于TF-M的安全固件升级
- 集成2个AES协处理器，其中一个具备抗DPA能力
- 集成具备抗DPA能力的公钥加速器
- 支持对八线SPI外部存储器进行实时解密
- 集成哈希硬件加速器
- 集成符合NIST SP800-90B标准的真随机数生成器
- 提供96位ID和512字节一次性可编程存储器
- 支持主动篡改检测
- 时钟管理：支持4~50MHz晶体振荡器、用于RTC的32kHz晶体振荡器、内部16MHz工厂校准RC振荡器（精度±1%）、内部低功耗32kHz RC振荡器（精度±5%）、2个内部多速振荡器（100kHz至48MHz，其中一个可由LSE自动校准，精度优于±0.25%）、带时钟恢复的内部48MHz振荡器、3个PLL（用于系统时钟、USB、音频和ADC）
- 通用输入/输出：最多136个快速I/O，多数支持5V容限和中断功能，其中最多14个I/O支持低至1.08V的独立供电
- 定时器与看门狗：最多17个定时器（包括2个16位高级电机控制定时器、4个32位定时器、5个16位定时器、4个低功耗16位定时器（可在停止模式下工作）、2个SysTick定时器）和2个看门狗定时器
- 集成带硬件日历和校准功能的实时时钟
- 通信外设：最多22个，包括1个USB Type-C/USB供电控制器、1个USB OTG 2.0全速控制器、2个串行音频接口、4个I2C FM+接口（1Mbit/s，支持SMBus/PMBus）、6个USART（支持ISO 7816、LIN、IrDA、调制解调器）、3个SPI（结合双八线SPI可提供最多5个SPI）、1个CAN FD控制器、2个SDMMC接口、1个多功能数字滤波器（6个滤波器）+1个带声音活动检测的音频数字滤波器、1个并行同步从接口
- 集成16通道和4通道DMA控制器，可在停止模式下工作
- 图形功能：集成Chrom-ART加速器，用于增强图形内容创建；集成1个数字摄像头接口
- 数学协处理器：集成CORDIC用于加速三角函数计算；集成滤波器数学加速器
- 电容感应：最多支持22个通道，支持触摸按键、线性触摸和旋转触摸传感器
- 模拟外设（独立供电）：1个14位2.5Msps ADC，支持硬件过采样；1个12位2.5Msps ADC，支持硬件过采样，可在Stop 2模式下自主运行；2个12位DAC，支持低功耗采样保持；2个内置可编程增益放大器的运算放大器；2个超低功耗比较器
- 集成CRC计算单元
- 调试支持：串行线调试、JTAG、嵌入式跟踪宏单元
- 封装符合ECOPACK2标准
