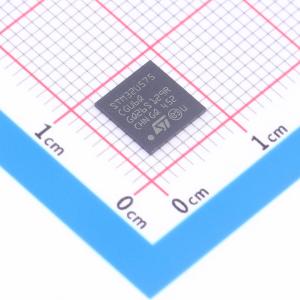

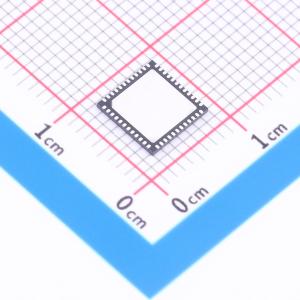

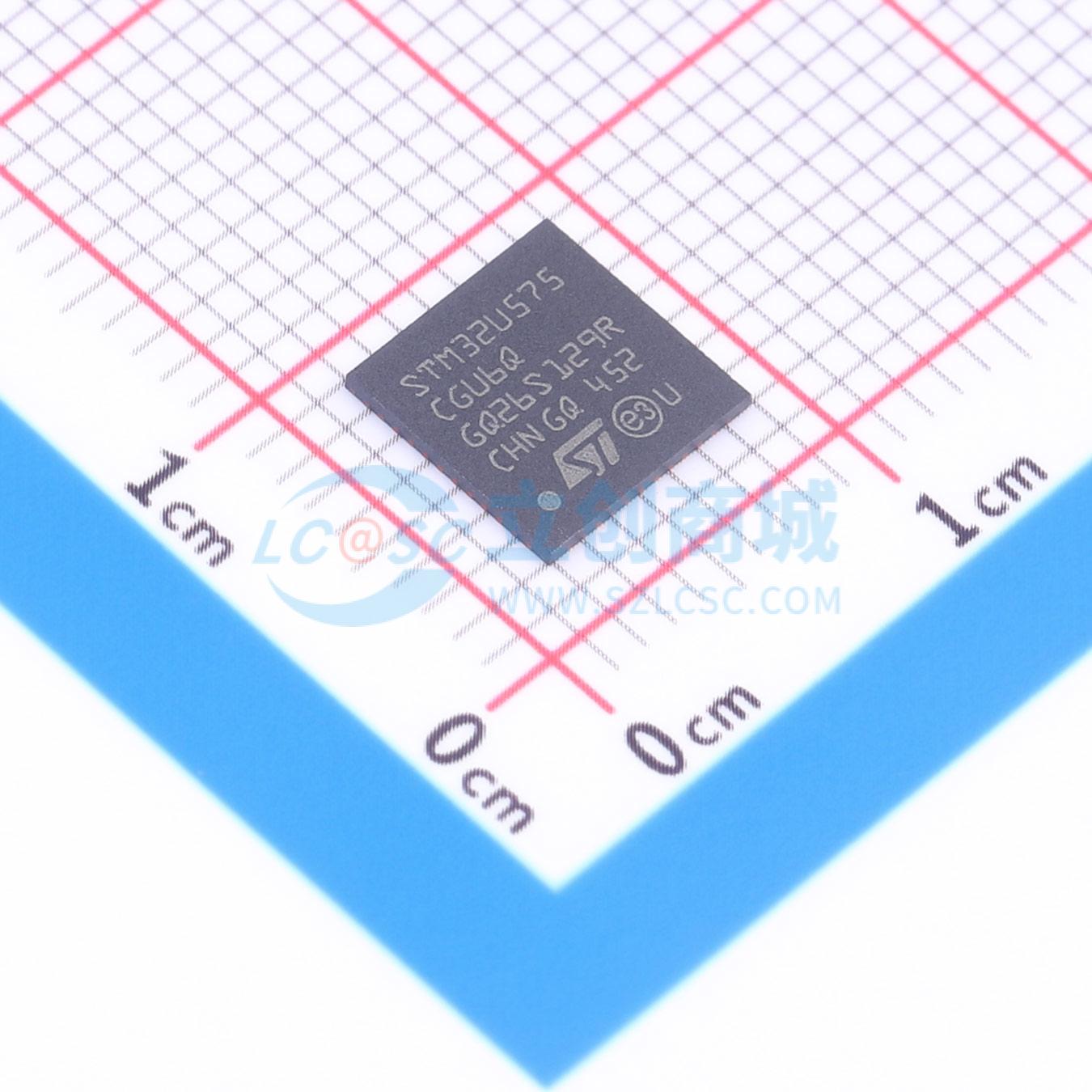

温馨提醒：图片仅供参考，商品以实物为准
STM32U575CGU6Q
超低功耗带 FPU 的 Arm Cortex-M33 具有 Trust Zone，160 MHz MCU 带 1MB 闪存
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低功耗，采用带 Trust Zone 的 FPU Arm Cortex-M33、具有 1Mbytes 闪存的 160 MHz MCU
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U575CGU6Q
- 商品编号
- C5271007
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 784KB | |
| EEPROM容量 | - | |
| I/O数量 | 33 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗的Arm® Cortex®-M33 32位MCU，集成TrustZone®和FPU，性能达240 DMIPS，最高配备2 MB闪存和786 KB SRAM。
商品特性
- 电源范围：1.71 V至3.6 V；温度范围：-40℃至+85/125℃
- 超低功耗模式：Shutdown模式（24个唤醒引脚）电流160 nA；Standby模式（24个唤醒引脚）电流210 nA；带RTC的Standby模式电流530 nA；带16 KB SRAM的Stop3模式电流1.9 μA；带全SRAM的Stop3模式电流4.3 μA；带16 KB SRAM的Stop2模式电流4.0 μA；带全SRAM的Stop2模式电流8.95 μA；Run模式@3.3 V下电流19.5 μA/MHz
- 核心：Arm® 32位Cortex®-M33 CPU，集成TrustZone®、MPU、DSP和FPU
- ART加速器：8 KB指令缓存（支持闪存和外部存储器0等待执行，最高160 MHz）；4 KB外部存储器数据缓存
- 电源管理：嵌入式稳压器（LDO）和SMPS降压转换器，支持动态切换和电压缩放
- 内存：2 MB带ECC的闪存（双bank读写同时进行，含512 KB支持100 k次循环）；786 KB SRAM（ECC关闭）或722 KB SRAM（含最多322 KB ECC开启）；外部存储器接口支持SRAM、PSRAM、NOR、NAND和FRAM；2个Octo-SPI存储器接口
- 安全特性：Arm® TrustZone®及可安全配置的I/O、存储器和外设；灵活的生命周期方案（含RDP和密码保护调试）；基于启动入口和安全隐藏保护区域（HDP）的根信任；基于嵌入式根安全服务（RSS）的安全固件安装（SFI）；支持TF-M的安全固件升级；HASH硬件加速器；符合NIST SP800-90B的真随机数生成器；96位ID；512字节OTP（一次性可编程）；主动篡改检测
- 时钟管理：4至50 MHz晶体振荡器；32 kHz RTC用晶体振荡器（LSE）；内部16 MHz工厂校准RC（±1%）；内部低功耗32 kHz RC（±5%）；2个内部多速100 kHz至48 MHz振荡器（含1个由LSE自动校准，精度优于±0.25%）；内部48 MHz带时钟恢复；3个PLL（用于系统时钟、USB、音频、ADC）
- 通用输入输出：最多136个快速I/O（带中断功能，多数支持5V耐受）；最多14个独立供电低至1.08 V的I/O
- 定时器和看门狗：最多17个定时器和2个看门狗（含2个16位高级电机控制定时器、4个32位定时器、5个16位定时器、4个低功耗16位定时器（Stop模式可用）、2个SysTick定时器）；带硬件日历和校准的RTC
- 通信外设：1个USB Type-C®/USB供电控制器；1个USB OTG 2.0全速控制器；2个SAI（串行音频接口）；4个I2C FM+（1 Mbit/s，支持SMBus/PMBus®）；6个USART（支持ISO 7816、LIN、IrDA、调制解调器）；3个SPI（双Octo-SPI时为5个）；1个CAN FD控制器；2个SDMMC接口；1个多功能数字滤波器（6个滤波器）+1个带声音活动检测的音频数字滤波器；并行同步从接口
- DMA控制器：16通道和4通道DMA控制器（Stop模式可用）
- 图形特性：Chrom-ART加速器（DMA2D）用于增强图形内容创建；1个数字相机接口
- 数学协处理器：CORDIC（三角函数加速）；滤波器数学加速器（FMAC）
- 电容感应：最多22个通道，支持触摸键、线性和旋转触摸传感器
- 模拟外设（独立供电）：14位ADC（2.5 Msps，带硬件过采样）；12位ADC（2.5 Msps，带硬件过采样，Stop2模式自主运行）；2个12位DAC（低功耗采样保持）；2个带内置PGA的运算放大器；2个超低功耗比较器
- CRC计算单元
- 调试支持：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元（ETM）
- 封装：LQFP48（7×7 mm）、LQFP64（10×10 mm）、LQFP100（14×14 mm）、LQFP144（20×20 mm）、UFQFPN48（7×7 mm）、WLCSP90（4.2×3.95 mm）、UFBGA132（7×7 mm）、UFBGA169（7×7 mm）；ECOPACK2兼容封装
应用领域
- 无（原文未提及具体应用场景）
