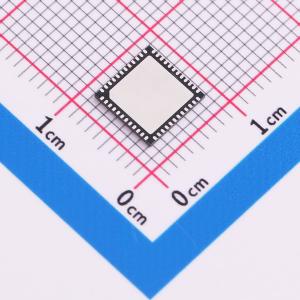

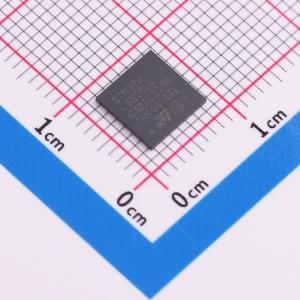

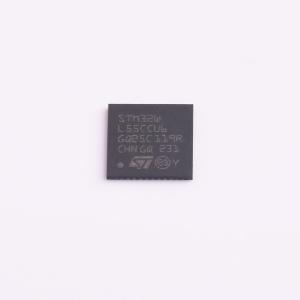

温馨提醒：图片仅供参考，商品以实物为准

STM32WL55CCU6

Sub-GHz无线微控制器。双核 Arm Cortex-M4/M0+ @48 MHz，闪存 256 KB，SRAM 64 KB。LoRa、(G)FSK、(G)MSK、BPSK 调制。AES 256位。多协议系统级芯片。

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Sub-GHz 无线微控制器。双核 Arm Cortex-M4/M0+ @48 MHz，具有 256 KB 闪存、64 KB SRAM。 LoRa、(G)FSK、(G)MSK、BPSK 调制。 AES 256 位。多协议片上系统。
品牌名称: ST(意法半导体)
商品型号: STM32WL55CCU6
商品编号: C5270474
商品封装: UFQFPN-48(7x7)
包装方式: 托盘
商品毛重: 0.541645克(g)

商品参数

参数完善中

商品特性

包含ST最先进的专利技术
无线电：
- 频率范围：150 MHz至960 MHz
- 调制：LoRa、(G)FSK、(G)MSK和BPSK
- RX灵敏度：2-FSK（1.2 Kbit/s）时为–123 dBm，LoRa（10.4 kHz，扩频因子12）时为–148 dBm
- 发射机高输出功率，可编程至+22 dBm
- 发射机低输出功率，可编程至+15 dBm
- 有集成无源器件（IPD）配套芯片，用于优化匹配、滤波和巴伦，一个非常紧凑的解决方案涵盖每个封装和每个主要用例（22 dBm @ 915 MHz，14 dBm @ 868 MHz，17 dBm @ 490 MHz）
- 符合以下射频法规，如ETSI EN 300 220、EN 300 113、EN 301 166、FCC CFR 47 Part 15、24、90和日本ARIB STD - T30、T - 67、T - 108
- 与标准化或专有协议兼容，如LoRaWAN、Sigfox、W - MBus等（完全开放的无线片上系统）
超低功耗平台：
- 1.8 V至3.6 V电源
- –40℃至+105℃温度范围
- 关机模式：31 nA（VDD = 3 V）
- 待机（+ RTC）模式：360 nA（VDD = 3 V）
- 停止2（+ RTC）模式：1.07 µA（VDD = 3 V）
- 活动模式MCU：< 72 µA/MHz（CoreMark）
- 活动模式RX：4.82 mA
- 活动模式TX：10 dBm时为15 mA，20 dBm（LoRa 125 kHz）时为87 mA
核心：
- 32位Arm Cortex - M4 CPU
  - 自适应实时加速器（ART Accelerator），允许从闪存零等待状态执行，频率高达48 MHz，MPU和DSP指令，1.25 DMIPS/MHz（Dhrystone 2.1）
- 32位Arm Cortex - M0+ CPU，频率高达48 MHz，MPU，0.95 DMIPS/MHz（Dhrystone 2.1）
安全和识别：
- 硬件加密AES 256位
- 真随机数发生器（RNG）
- 扇区保护，防止读写操作（PCROP、RDP、WRP）
- CRC计算单元
- 唯一设备标识符（64位UID，符合IEEE 802 - 2001标准）
- 96位唯一裸片标识符
- 硬件公钥加速器（PKA）
- 密钥管理服务
- 安全亚GHz MAC层
- 安全固件更新（SFU）
- 安全固件安装（SFI）
电源和复位管理：
- 高效嵌入式SMPS降压转换器
- SMPS到LDO智能开关
- 超安全、低功耗BOR（欠压复位），有5个可选阈值
- 超低功耗POR/PDR
- 可编程电压检测器（PVD）
- VBAT模式，带RTC和20x32位备份寄存器
时钟源：
- 32 MHz晶体振荡器
- TCXO支持：可编程电源电压
- 32 kHz振荡器用于RTC，带校准
- 高速内部16 MHz工厂微调RC（±1%）
- 内部低功耗32 kHz RC
- 内部多速低功耗100 kHz至48 MHz RC PLL，用于CPU、ADC和音频时钟
存储器：
- 256 Kbyte闪存
- 64 Kbyte RAM
- 20x32位备份寄存器
- 引导加载程序支持USART和SPI接口
- 支持OTA（空中）固件更新
- 扇区保护，防止读写操作
丰富的模拟外设（低至1.62 V）：
- 12位ADC，2.5 Msps，硬件过采样可达16位，转换范围可达3.6 V
- 12位DAC，低功耗采样保持
- 2个超低功耗比较器
系统外设：
- 邮箱和信号量，用于Cortex - M4和Cortex - M0+固件之间的通信
控制器：
- 2个DMA控制器（每个7通道），支持ADC、DAC、SPI、I²C、LPUART、USART、AES和定时器
- 2个USART（ISO 7816、IrDA、SPI）
- 1个LPUART（低功耗）
- 2个SPI 16 Mbit/s（2个中的1个支持I²S）
- 3个I²C（SMBus/PMBus）
- 2个16位1通道定时器
- 1个16位4通道定时器（支持电机控制）
- 1个32位4通道定时器
- 3个16位超低功耗定时器
- 1个RTC，带32位亚秒唤醒计数器
- 1个独立SysTick
- 1个独立看门狗
- 1个窗口看门狗
多达43个I/O，大多数5 V耐压
开发支持：
- 串行线调试（SWD），JTAG
- 双CPU交叉触发功能
所有封装符合ECOPACK2标准
