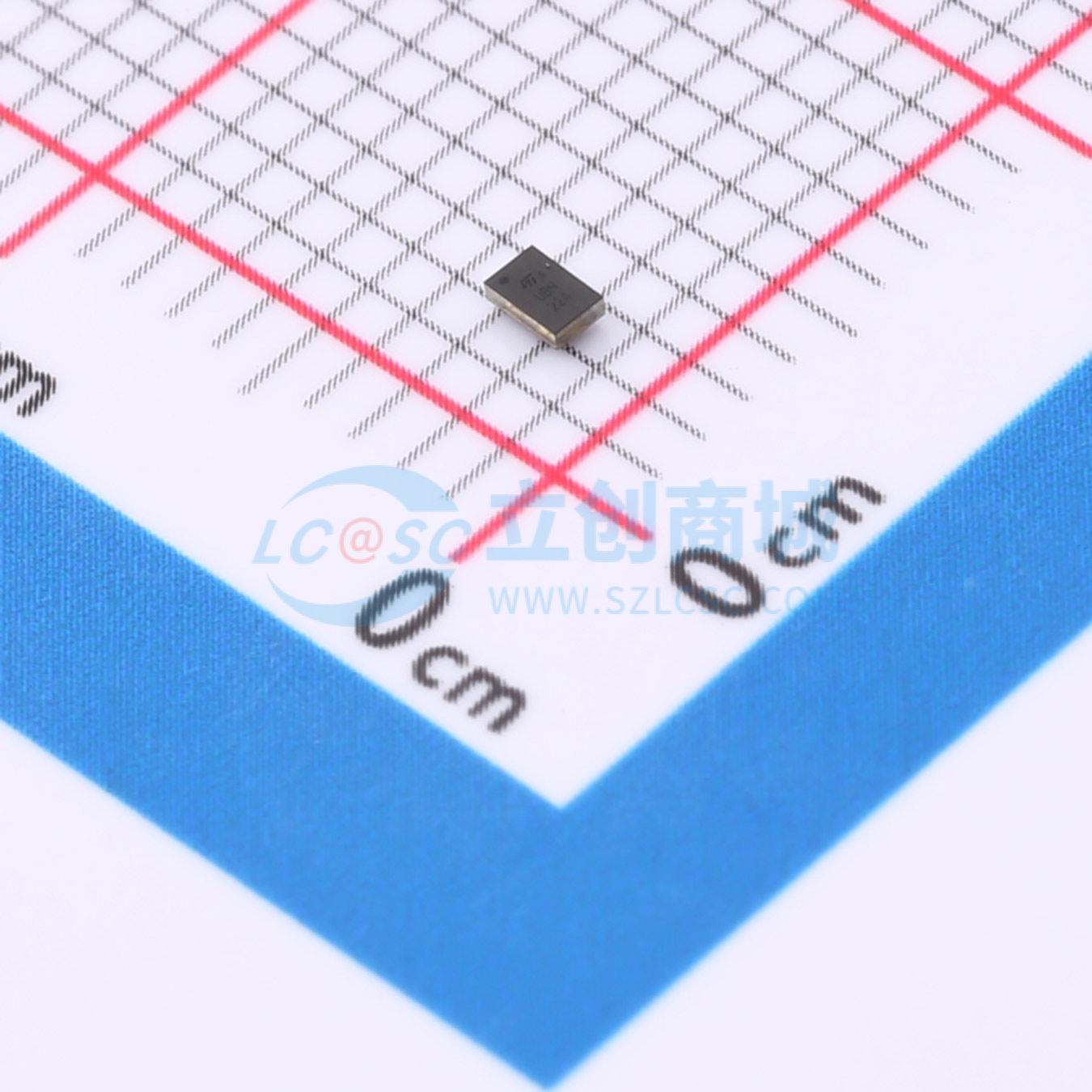

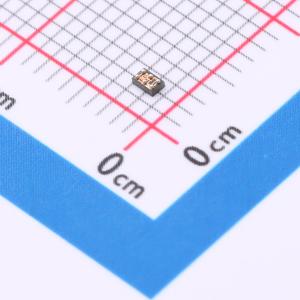

温馨提醒：图片仅供参考，商品以实物为准
MLPF-NRG-01D3
2.4 GHz低通滤波器，匹配BLUENRG-LP-LPS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4 GHz 低通滤波器与 QFN 和 CSP 封装中的 BLUENRG-LP-LPS（BLUENRG-3x5Vx、BLUENRG-3x5Ax、BLUENRG-332xx）匹配
- 品牌名称
- ST(意法半导体)
- 商品型号
- MLPF-NRG-01D3
- 商品编号
- C5270478
- 商品封装
- WFBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 中心频率 | - | |
| 截止频率 | - | |
| 绝对带宽 | 2.4GHz~2.5GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 40dB；34dB；37dB；43dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.1dB | |
| 工作温度 | -40℃~+105℃ |
商品概述
MLPF-NRG-01D3集成了阻抗匹配网络和谐波滤波器。该阻抗匹配网络经过优化，以最大化QFN和CSP封装的BLUENRG-LP-LPS（BLUENRG-3x5Vx, BLUENRG-3x5Ax, BLUENRG-332xx）的射频性能。该器件使用了STMicroelectronics在非导电玻璃基板上的IPD技术，从而优化了射频性能。
应用领域
- Bluetooth 5
- OpenThread
- Zigbee
- IEEE 802.15.4
- 优化用于QFN和CSP封装的BLUENRG-LP-LPS（BLUENRG-3x5Vx，BLUENRG-3x5Ax，BLUENRG-332xx）。
