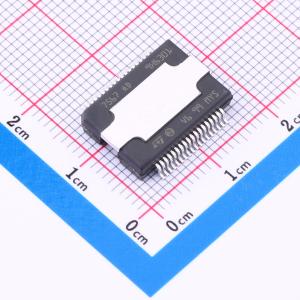

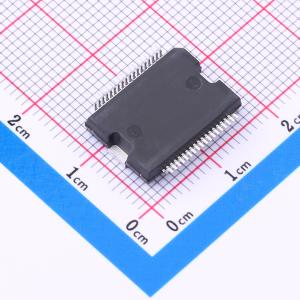

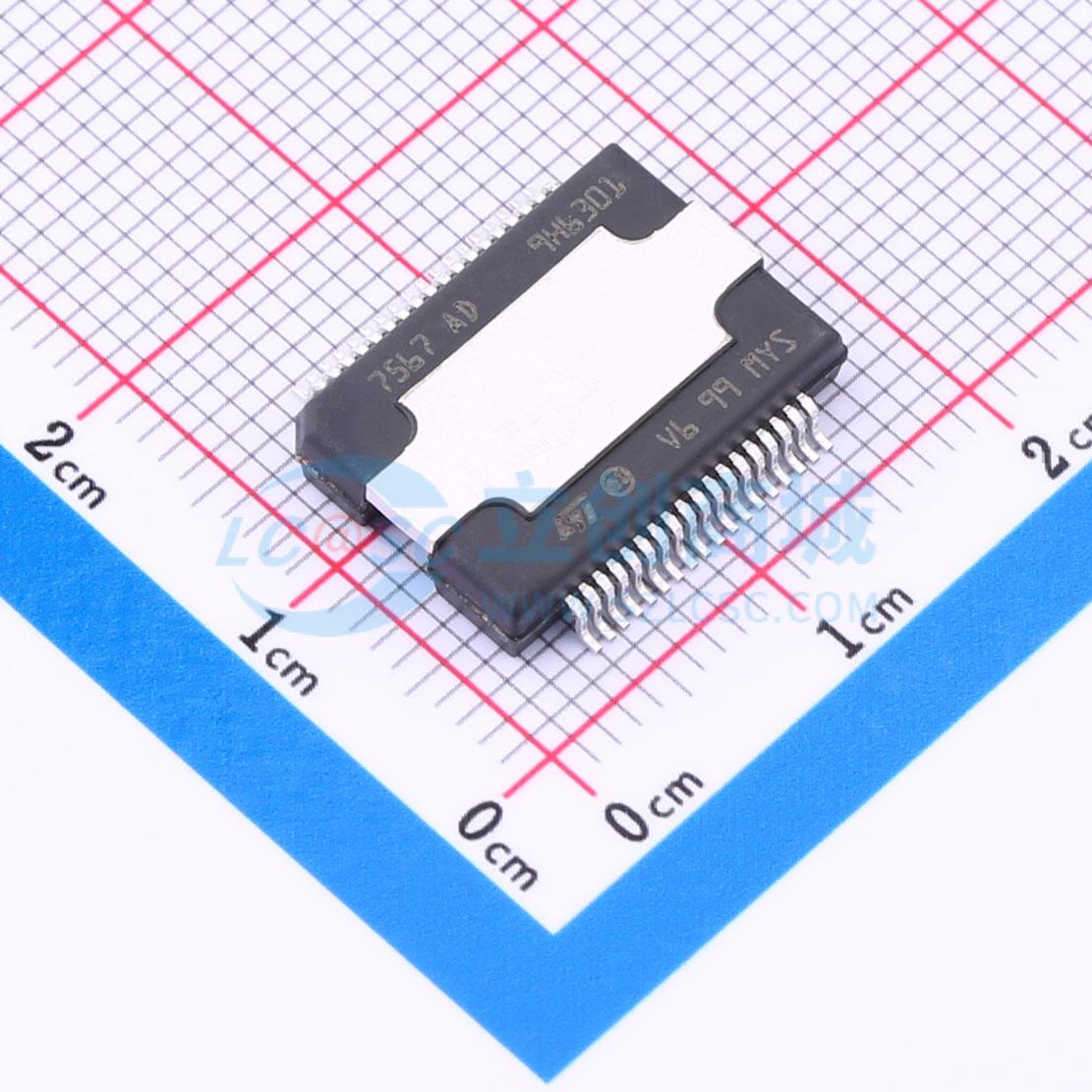

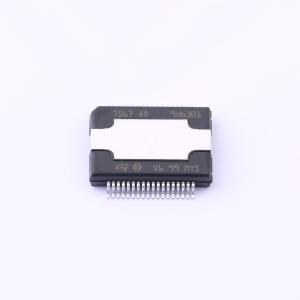

温馨提醒：图片仅供参考，商品以实物为准
TDA7567PD
TDA7567PD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 智能高效（SB类）差分输入、四路BTL输出，支持完全I2C诊断（接通、永久和AC）
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7567PD
- 商品编号
- C5269266
- 商品封装
- Power-SO-36
- 包装方式
- 管装
- 商品毛重
- 2.890323克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 75Wx4@2Ω | |
| 工作电压 | 8V~18V | |
| 总谐波失真+噪声(THD+N) | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 180mA | |
| 工作温度 | -55℃~+150℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 60dB |
商品概述
TDA7567PD是一款采用PowerSO36封装的新型BCD技术四路桥接功率放大器，专门为汽车应用设计。 得益于DMOS输出级，TDA7567PD失真极低，可实现清晰强劲的音效。其特性之一是内部独特结构带来的卓越效率，使其成为简化高功率设备热管理的理想器件。 与传统AB类解决方案相比，在一般聆听条件下，该器件的输出功耗实际上降低了50%。 该器件配备了完整的诊断阵列，可通过I²C总线传达每个扬声器的状态。 I²C总线可禁用，且该器件可通过待机/静音引脚控制。
商品特性
- 多功率BCD技术
- MOSFET输出功率级
- DMOS功率输出
- 差分输入
- 新型高效（SB类）
- 高输出功率能力：在14.4 V、1 kHz、10%总谐波失真（THD）条件下，4x28 W/4 Ω；最大输出功率4x50 W
- 最大输出功率4x72 W/2 Ω
- 完整的I²C总线驱动：– 前后声道独立待机/软播放/静音 – 可选增益26 dB/16 dB（用于低噪声线路输出功能） 高效启用/禁用I²C总线数字诊断（包括直流和交流负载检测）
- 可在I²C和非I²C总线模式下工作
- 两个可选的I²C总线地址
- 全面的故障保护
- 直流偏移检测
- 四路独立短路保护
- 带可选阈值（2%/10%）的削波检测器引脚
- 待机/静音引脚
- 带多重热警告的线性热关断
- 静电放电（ESD）保护
