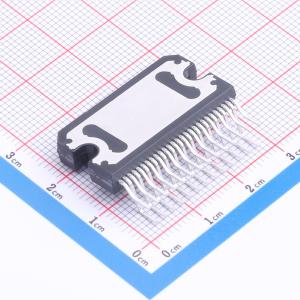

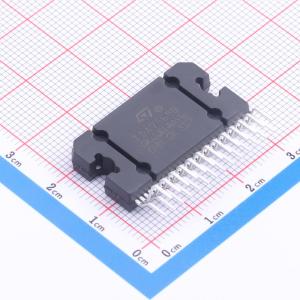

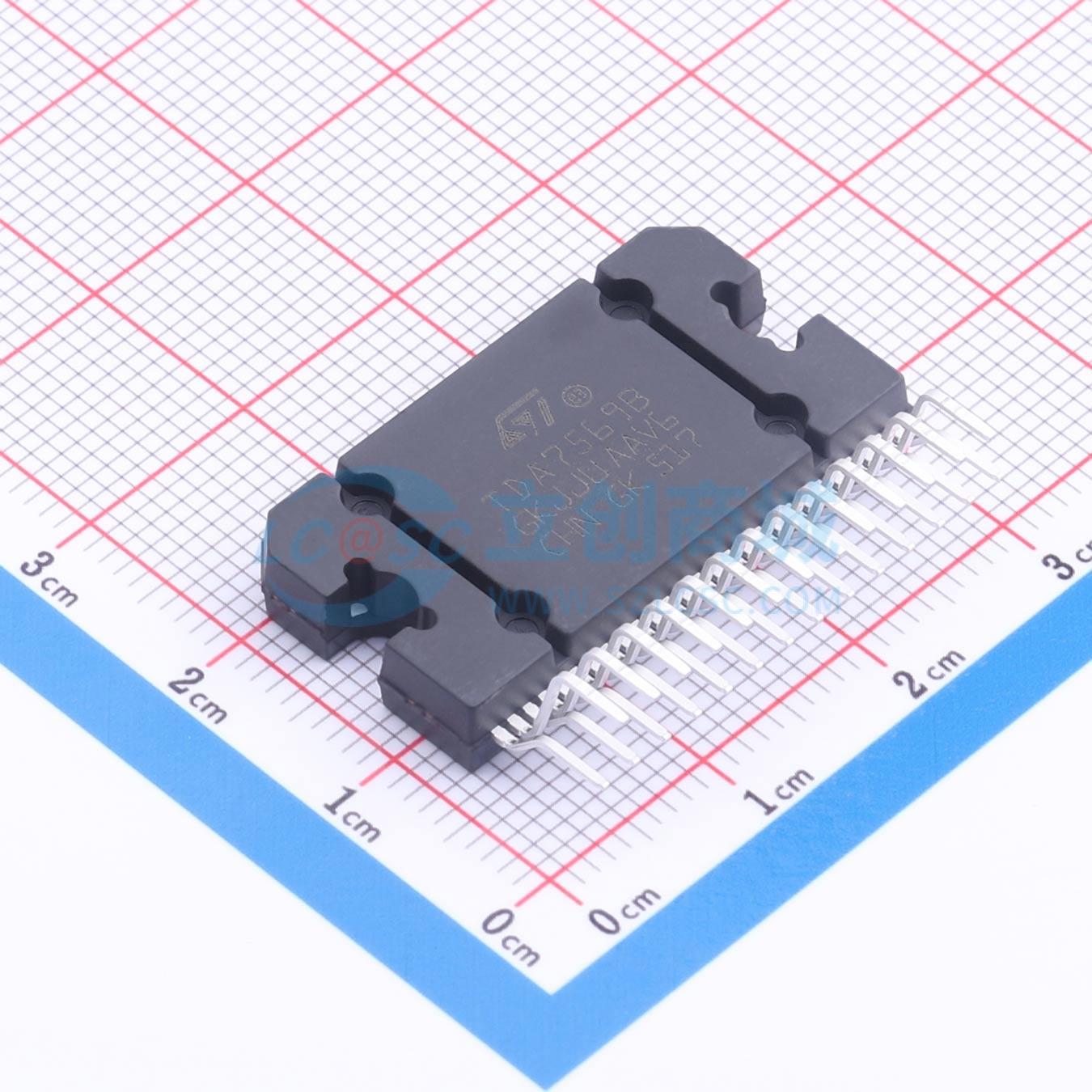

温馨提醒：图片仅供参考，商品以实物为准
TDA7569BLV
TDA7569BLV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低压操作高效（SB类）智能四路BTL输出功率放大器，支持完全I2C诊断，包括高音扬声器检测和硬件待机/静音
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7569BLV
- 商品编号
- C5269275
- 包装方式
- 管装
- 商品毛重
- 10.566667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 50Wx4@4Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | - | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 数字编程增益；ESD保护；使能/关断功能；过压保护 | |
| 工作电压 | 6V~18V | |
| 工作温度 | -40℃~+105℃ |
商品概述
TDA7569BLV是一款采用先进BCD技术的四路桥式汽车收音机放大器，具备一系列创新特性。它配备了完整的诊断阵列，可通过I²C总线传达每个扬声器的状态。由于采用了专利解决方案，与传统AB类解决方案相比，在一般聆听条件下的耗散输出功率显著降低。它对错误连接具有很强的耐受性，符合最新的OEM低压运行规范，有助于汽车制造商降低总体排放，为环境保护做出贡献。
商品特性
- 多功率BCD技术
- MOSFET输出功率级
- DMOS功率输出
- SB类高效率
- 高输出功率能力：在14.4 V、1 kHz、10% THD条件下，4x28 W/4 Ω；最大输出功率4x45 W
- 最大输出功率4x72 W / 2 Ω
- 全I²C总线驱动：
- 独立的前后声道待机/软播放/静音功能
- 可选增益26 dB / 16 dB（用于低噪声线路输出功能）
- 高效率启用/禁用功能
- I²C总线数字诊断（包括直流总线交流负载检测）
- 全面的故障保护
- 直流偏移检测
- 四路独立短路保护
- 具有可选阈值（2%/10%）的削波检测器引脚
- 待机/静音引脚
- 带多重热警告的线性热关断功能
- ESD保护
- 对错误连接具有很强的耐受性
- 在电池瞬态期间改善SVR抑制
- 能够在低至6 V的电压下工作（例如“启停”模式）
