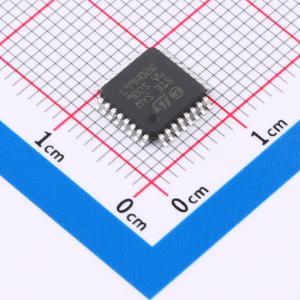

L99H02QFTR
汽车应用H桥栅极驱动器
- 描述
- 适用于汽车应用的电机桥驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L99H02QFTR
- 商品编号
- C5269536
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 3V~5.3V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | - | |
| 传播延迟 tpLH | 1.2us | |
| 传播延迟 tpHL | 1.4us | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 70uA | |
| 功能特性 | 使能关断；交错导通保护；过流保护；充电泵升压 |
商品概述
L99H02设计用于驱动4个外部N沟道MOS晶体管，采用H桥配置，适用于汽车应用中的直流电机驱动。集成了可自由配置的电流感应放大器。集成的标准串行外设接口（SPI）控制设备并提供诊断信息。实现了外部MOSFET热传感器的接口引脚。
商品特性
- AEC-Q100认证
- 工作电源电压6V至28V
- 中央两级电荷泵
- 100%占空比
- 低至6V时的全R_DS_on（标准电平阈值MOSFET）
- 电荷泵输出可用于驱动外部反向电池NMOSFET保护
- 电荷泵电流受限
- PWM工作频率高达30kHz
- SPI接口
- 电流感应放大器/可自由配置
- 终端微调的零位调整
- 电源管理：可编程续流
- 带嵌入式热传感器的外部MOSFET感应电路
应用领域
- 雨刮器
- 电动车门
- 安全带预紧器
- 座椅定位
- 电子气门
- 驻车制动
- 2H电机
