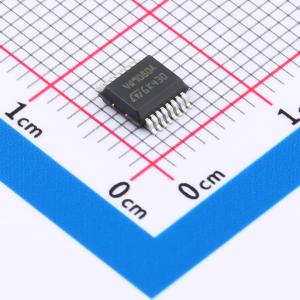

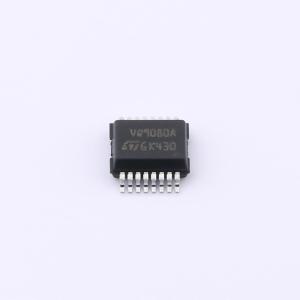

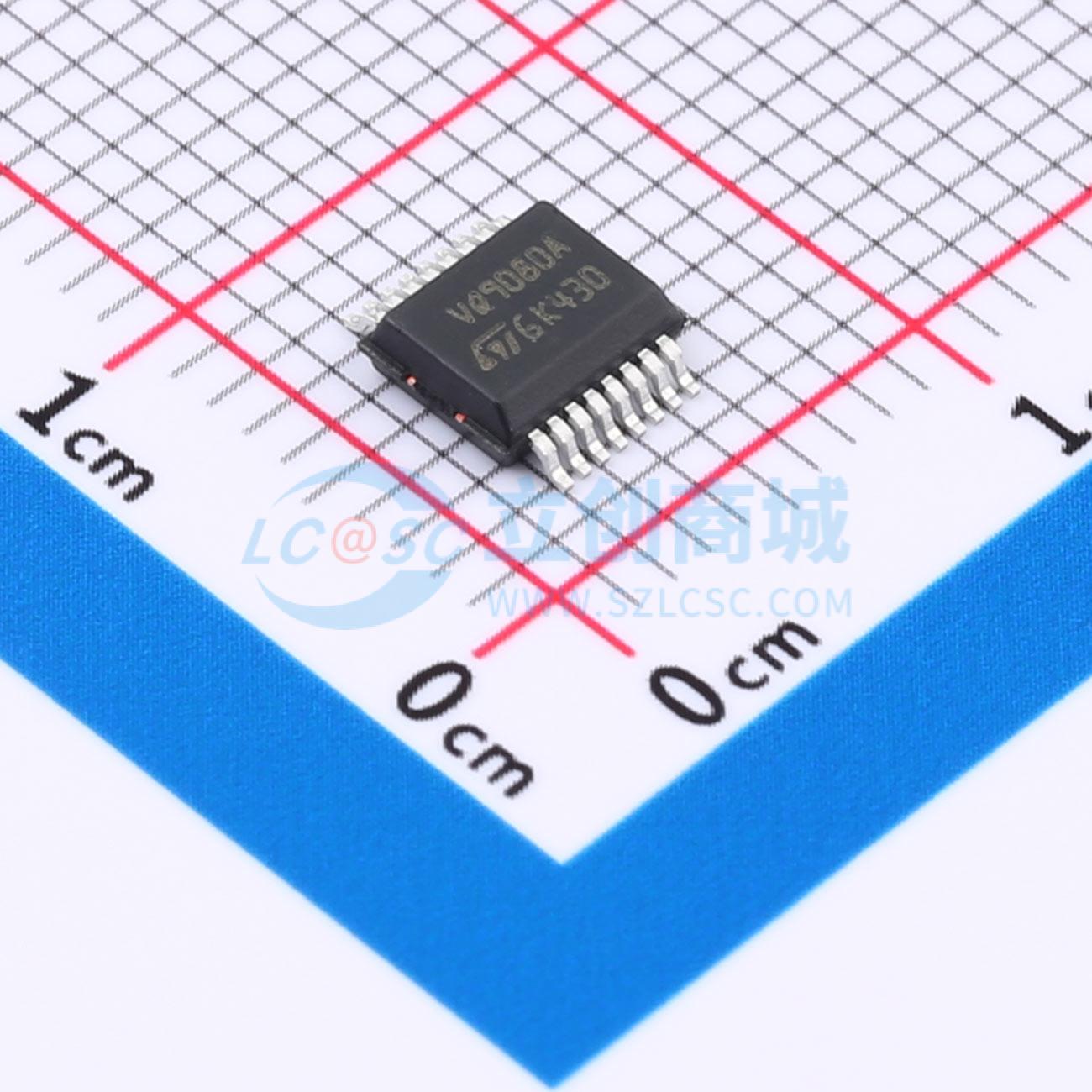

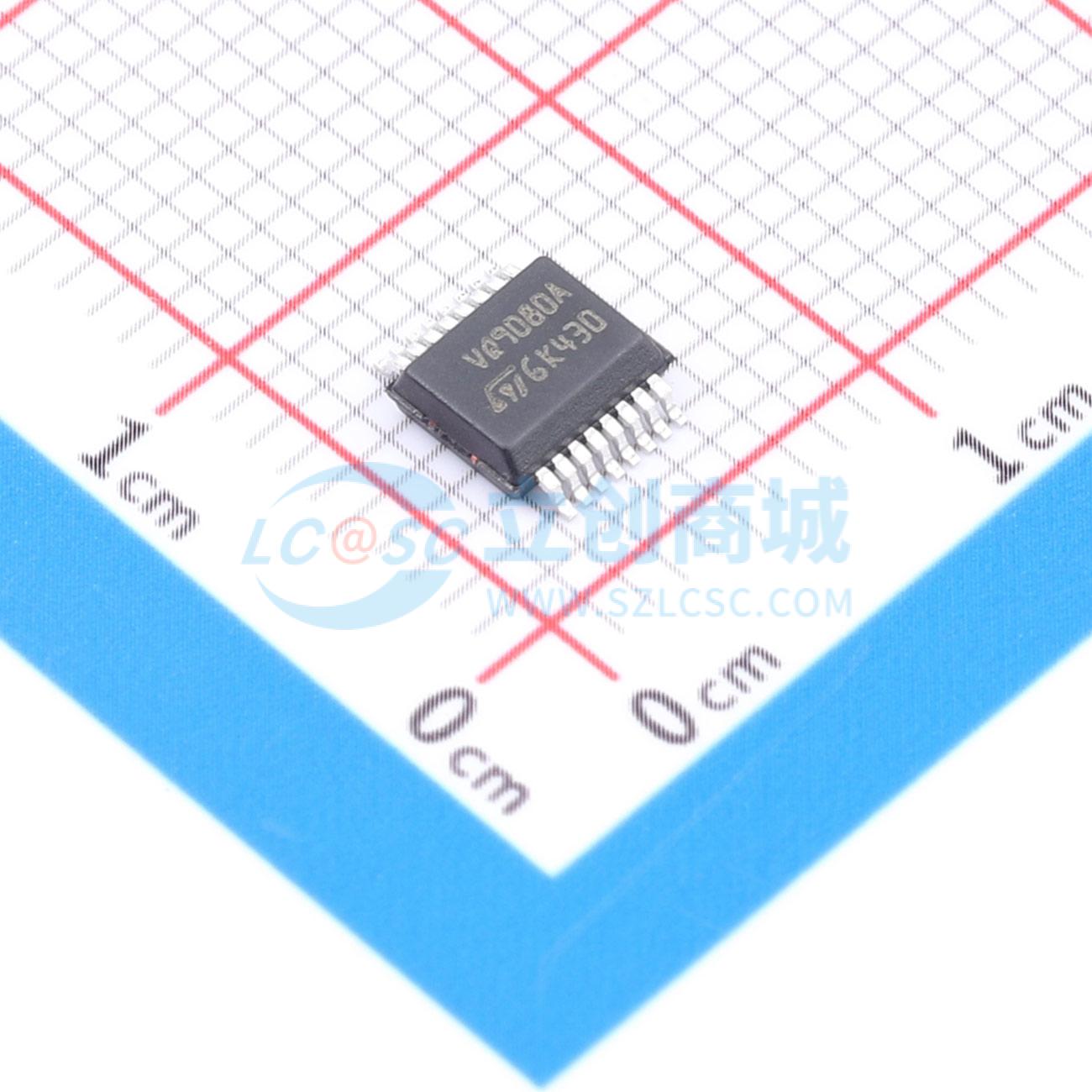

VNQ9080AJTR
适用于汽车应用的四通道高端驱动器，带电流检测模拟反馈
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于汽车应用的具有电流检测模拟反馈的四通道高侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNQ9080AJTR
- 商品编号
- C5269587
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 13.6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 86mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
该器件是一款四通道高端驱动器，采用意法半导体（ST）专有的VIPower M0 - 9技术制造，采用PowerSSO - 16封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。 该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理，以及可配置锁存关断的过温关断功能。 FaultRST引脚可在发生故障时解除输出锁存，或禁用锁存关断功能。 一个专用的多功能复用模拟输出引脚提供诊断功能，除了检测过载、接地短路、电源短路和关断状态下的开路负载外，还包括高精度比例负载电流检测。 一个检测使能引脚允许在模块低功耗模式下禁用关断状态诊断，并允许在类似器件之间共享外部检测电阻。
商品特性
- PowerSSO - 16
- 通过AEC - Q100认证
- 适用于深冷启动应用的极低电压操作（符合2013版LV124标准）
应用领域
- 汽车电阻性、电感性和电容性负载
- 高级驾驶辅助系统（ADAS）的受保护电源：雷达和传感器
- 汽车信号灯：R10W和LED
