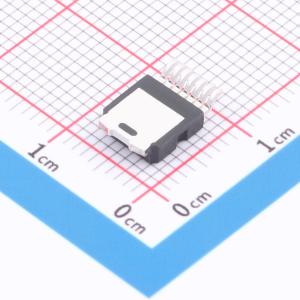

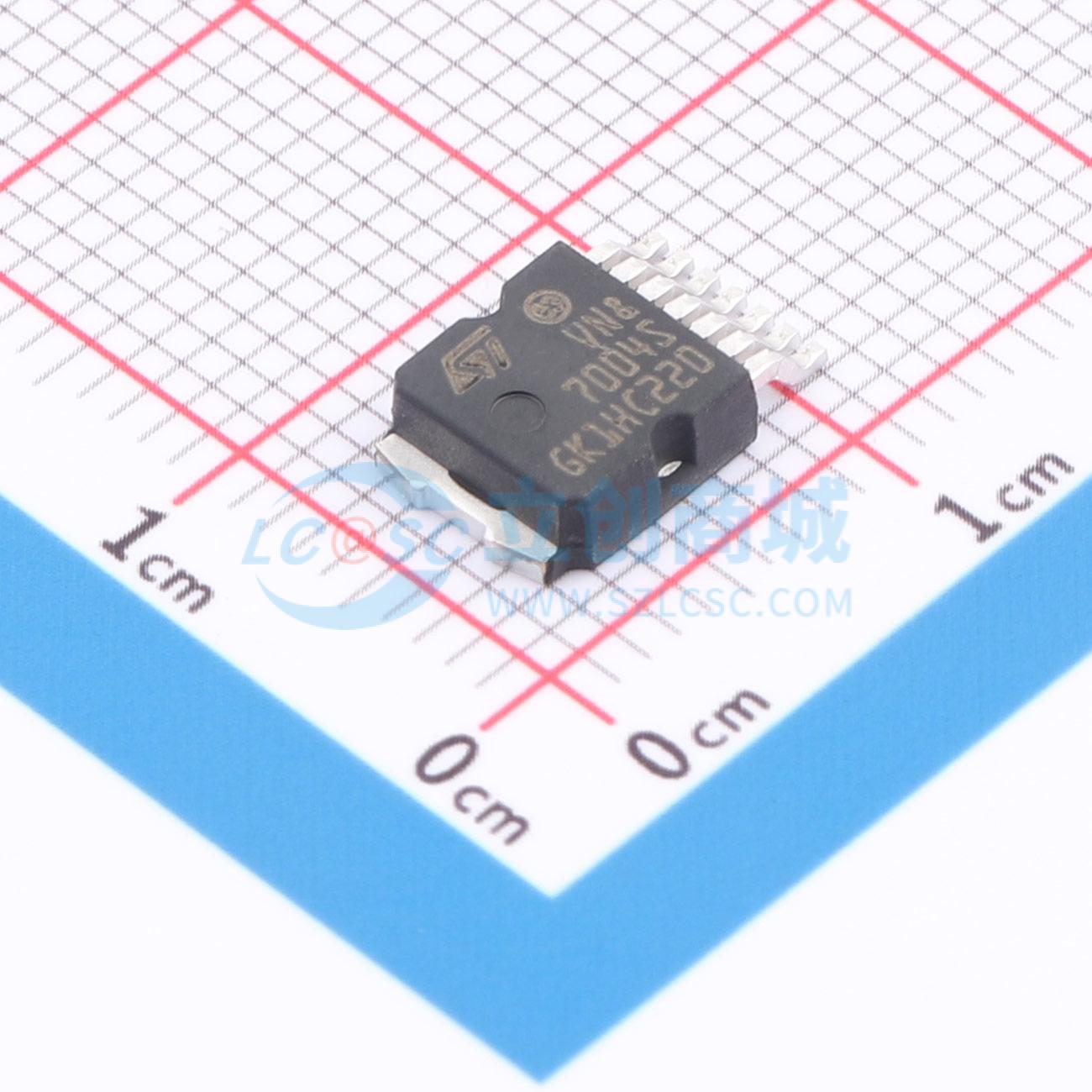

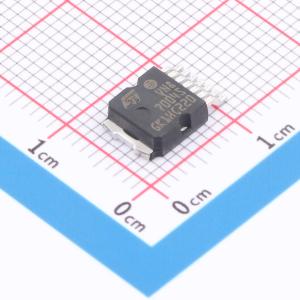

VN7004SLHTR
VN7004SLHTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于座椅加热汽车应用的具有 CurrentSense 模拟反馈的高侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7004SLHTR
- 商品编号
- C5269592
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 135A | |
| 工作电压 | 4V~28V | |
| 导通电阻 | 4mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款单通道高端驱动器，采用意法半导体（ST）专有的VIPower技术制造，采用Octapak封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。 该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理和过温关断。 在发生故障时，INPUT和FR_DIAG引脚的组合可锁存输出，禁用锁断功能并启用关断状态诊断。
商品特性
- 通过AEC-Q100认证
- 带CurrentSense模拟反馈的单通道智能高端驱动器
- 极低的待机电流
- 与3.0 V和5 V CMOS输出兼容
- 诊断功能
- 过载和接地短路（功率限制）指示
- 热关断指示
- 关断状态下的开路负载检测
- 输出与VCC短路检测
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限
- 接地丢失和VCC丢失检测
- 可配置的过温或功率限制锁断
- 反接电池保护
- 静电放电保护
应用领域
- 特别适用于汽车座椅加热系统。
