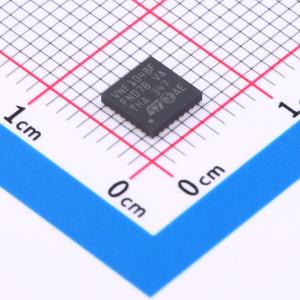

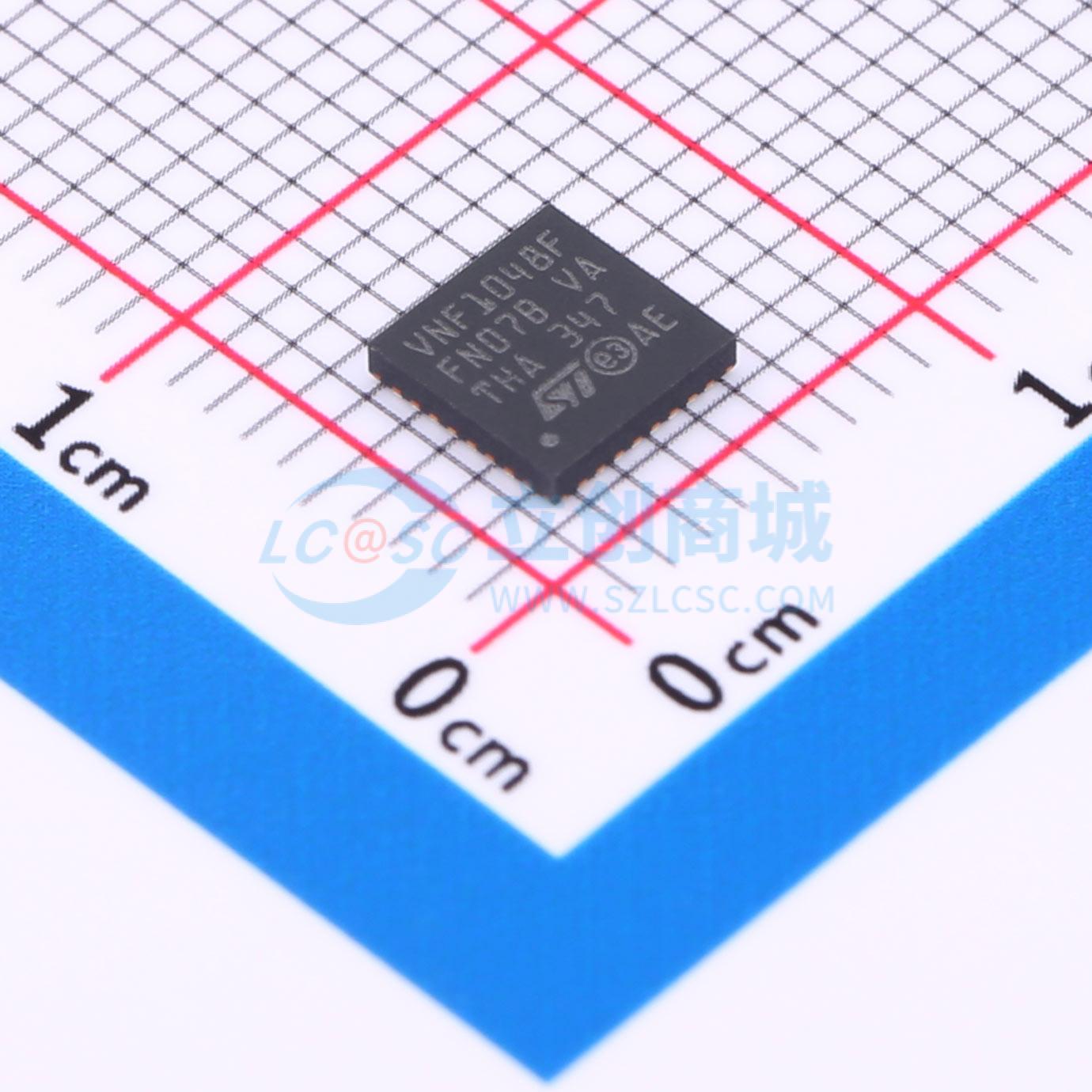

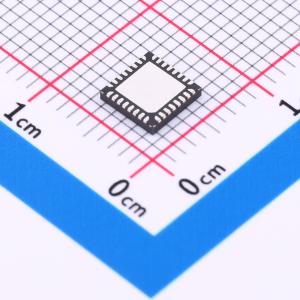

VNF1048FTR
用于12V、24V和48V汽车应用的带智能保险丝保护的高端开关控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高侧开关控制器（带智能熔断保护），适用于12 V、 24 V、以及48 V汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNF1048FTR
- 商品编号
- C5269599
- 商品封装
- QFN-32L
- 包装方式
- 编带
- 商品毛重
- 0.1075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | - | |
| 输入控制逻辑 | - | |
| 工作电压 | 6V~60V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 导通电阻 | 7Ω | |
| 功能特性 | 过温保护；过流保护；短路保护；过压保护；欠压锁定；集成电荷泵；锁存保护 | |
| 工作温度 | -40℃~+150℃ |
商品概述
VNF1048F是一款用于高端配置功率MOSFET的先进控制器，设计用于实现12V、24V和48V汽车应用的智能高端开关。该控制IC通过兼容3.3V和5V CMOS的SPI接口与主机微控制器连接，为系统提供保护和诊断功能。它嵌入了专有eFuse功能，可实现强大灵活的过流保护机制，该功能具有智能断路功能，能保护PCB线路、连接器和线束免受过热影响，且不影响负载瞬态（如浪涌电流和电容充电）。
商品特性
- AEC-Q100认证
- 适用于12V、24V和48V汽车应用的带eFuse保护的高端开关控制IC
- 用于主机控制的SPI辅助接口
- 兼容3.3V和5V CMOS电平的32位ST-SPI接口
- 两级电荷泵
- 用于外部MOSFET高端配置的栅极驱动
- 通过外部高端分流电阻经SPI实现高精度单向数字电流检测
- NTC电阻输入以监测外部MOSFET温度
- 极低的待机电流
- 通过内部和外部控制实现强大的故障安全功能
- 通过专用数字输入引脚锁定SPI寄存器
- 集成ADC用于T、VNTC、VOUT和VDS转换
- 电池欠压关断保护
- 可通过SPI配置的外部MOSFET去饱和关断保护
- 可通过SPI配置的硬短路锁存关断保护
- 可通过SPI配置的电流与时间锁存关断保护（保险丝仿真）
- 器件过热关断保护
- 外部MOSFET过热关断保护
- eFuse功能由INOM和tNOM两个参数设置，INOM对应最大连续电流，tNOM确定电流高于INOM时的电流与熔断时间曲线
- 电流时间曲线与快速过流保护结合，当电流达到硬短路条件的定义阈值时触发
- 负载电流脉宽调制时，eFuse功能计算电流的均方根；电源开关正常操作或短路/过载关断后开关时也计算电流均方根
应用领域
- 12V、24V和48V汽车应用
- 汽车配电应用
- 汽车应用中的智能大电流保险丝替代
