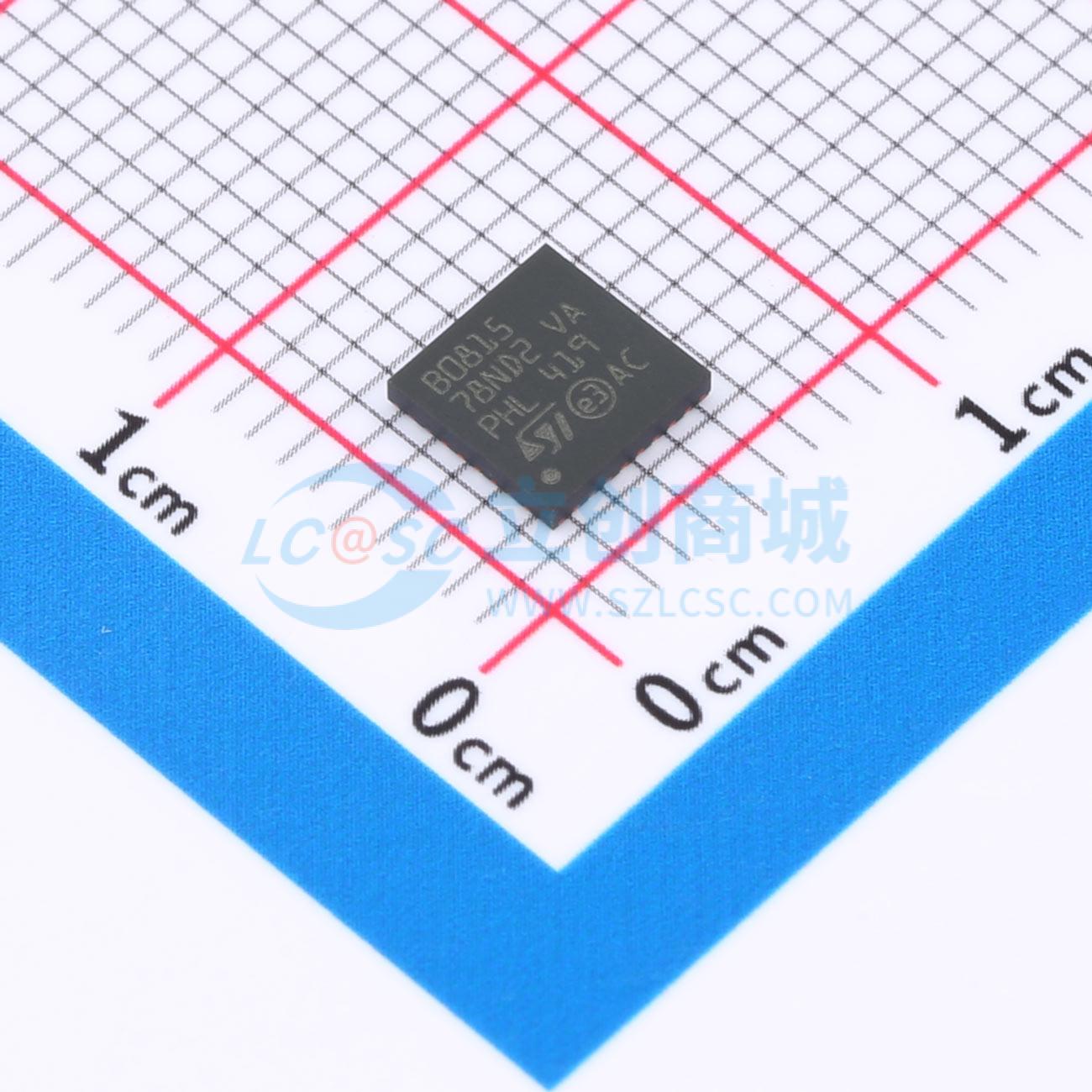

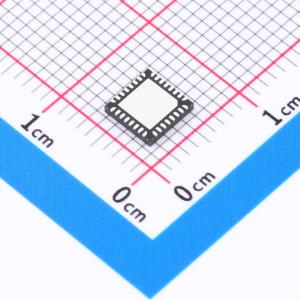

SPSB0815-TR

SPSB081是一款电源管理系统IC，为电子控制模块提供增强的电源管理功能，包括各种待机模式以最小化功耗，具备可编程的本地和远程唤醒能力，以及LIN（仅适用于SPSB0815和SPSB0813）和CAN FD物理通信层。该器件有一个低压差稳压器为系统微控制器供电，还有一个电压跟踪器为外部外设负载（如传感器）供电。V1有固定轨（5 V或3.3 V）以及V1过压检测和保护解决方案，而V2是V1的跟踪电压稳压器，可通过SPI编程设置为5 V或3.3 V。此外，该器件还具备四个高端驱动器，用于为LED和传感器供电。所有输出都具备短路（SC）保护并实现开路诊断。ST标准SPI接口允许对器件进行控制和诊断，并支持通用软件开发。

• 通过AEC - Q100认证
• 一个5 V（对于SPSB0813和SPSB081C3为3.3 V）低压差稳压器（V1），用于微控制器和外设供电
• 一个可配置的5 V或3.3 V低压差稳压器V2，可通过SPI选择，跟踪V1并具备板外保护
• V1最小电流限制为450 mA，V2为400 mA
• 稳压器输出无需电解电容
• 待机模式下静态电流极低（典型值15 μA）
• 可编程复位发生器，用于上电和欠压保护
• 可配置窗口看门狗
• LIN收发器符合ISO 17987 - 4/2016标准（仅适用于SPSB0815和SPSB0813）
• CAN - FD收发器（符合ISO 11898 - 2/2016、SAE J2284标准），具备本地故障和总线故障诊断功能
• 完整的2通道触点监测接口（WU1和WU2输入引脚），具备可编程循环检测功能，WU2还具备DIR功能
• 可编程周期性系统唤醒功能
• ST标准串行外设接口（32位/ST - SPI）
• 4个0.14 A（RON = 7 Ω）的高速驱动器，适用于驱动高输入电容值的外部LED模块或为外部触点供电
• 每个独立高端驱动器都有内部10位PWM定时器
• 所有稳压器都有缓冲电源
• DIAGN输出引脚用于故障安全信号指示
• 所有内部高端驱动器都有电流监测输出
• 所有输出都有开路诊断功能
• 所有输出都有过流保护
• V1过压检测和保护
• 器件具备温度警告和保护功能
• 热集群
• 为需要满足ISO 26262标准ASIL要求支持的客户提供有限的文档

• 车身控制模块（BCM）
• 网关应用
• 远程信息处理控制单元
• 被动无钥匙进入和启动模块
• 控制面板
