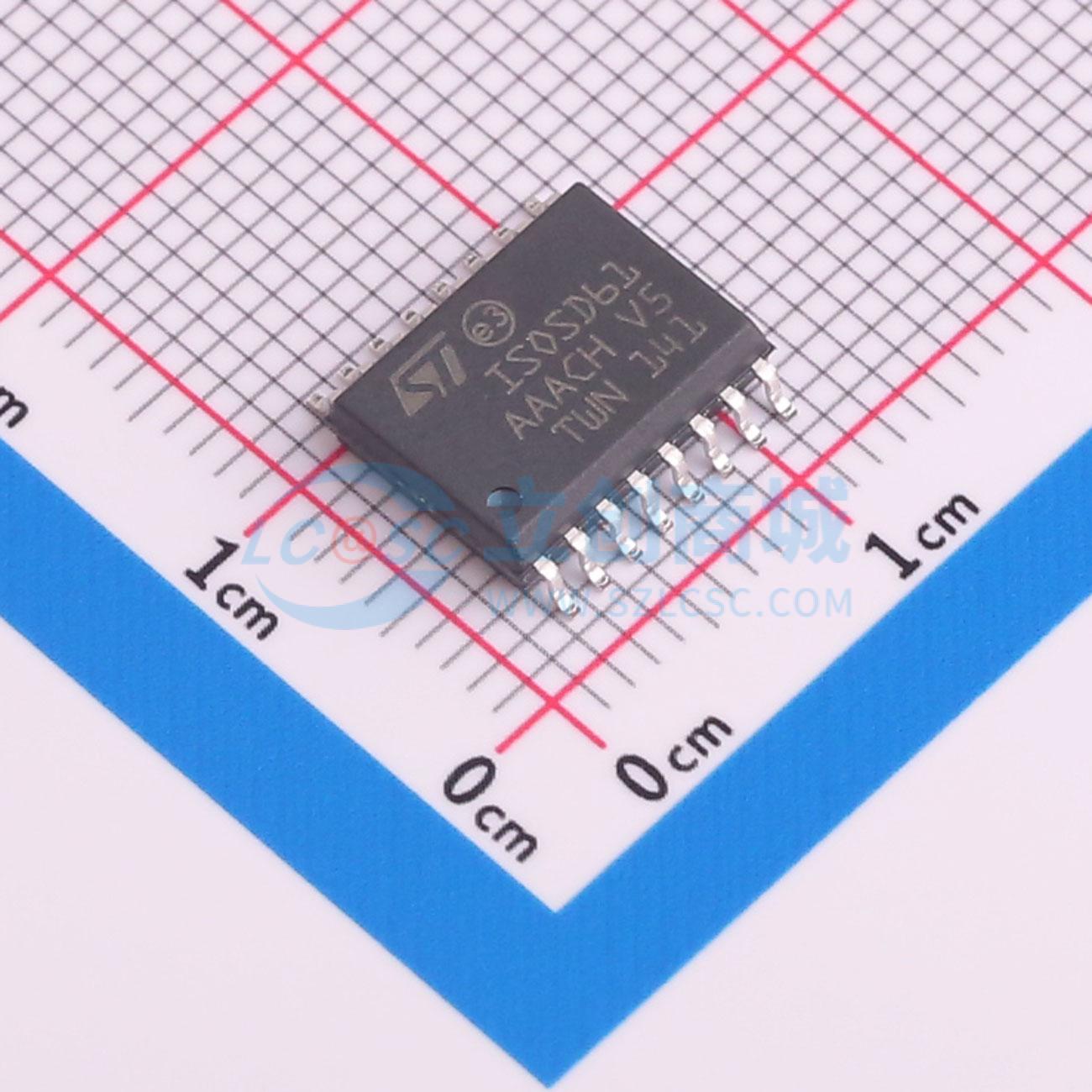

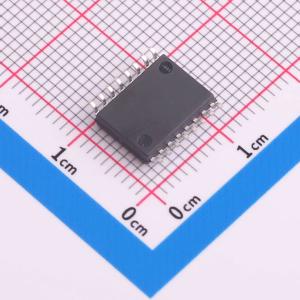

温馨提醒：图片仅供参考，商品以实物为准
ISOSD61
16位隔离型E-△调制器，单端和LVDS接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISOSD61是一款基于嵌入式变压器耦合技术的电流隔离二阶Sigma-Delta调制器。它可将最大范围为±320mV的模拟输入信号转换为高速、25Msps、1位的数字数据流。通过数字滤波可重建信号信息。该调制器通过高速隔离数据耦合与数字I/O部分隔离，其性能远优于光耦合器等其他隔离收发器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ISOSD61
- 商品编号
- C5269729
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式ADC | |
| 分辨率(位) | 16 | |
| 时钟频率(fc) | 5MHz~25MHz | |
| 差分输入电压 | ±320mV |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | ±3LSB | |
| CMTI(kV/us) | 30kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISOSD61是一款基于嵌入式变压器耦合技术的电流隔离二阶Sigma-Delta调制器。它可将最大范围为±320mV的模拟输入信号转换为高速、25Msps、1位的数字数据流。通过数字滤波可重建信号信息。该调制器通过高速隔离数据耦合与数字I/O部分隔离，其性能远优于光耦合器等其他隔离收发器。
商品特性
- 高达25MHz的外部时钟输入，便于同步
- ±320mV满量程模拟输入范围
- 16位分辨率，无丢失码
- 典型13位有效位数（ENOB）
- 典型86dB信噪比（SNR）
- 典型 - 83dB总谐波失真（THD）
- 典型±3 LSB积分非线性（INL）
- 最大±1%增益误差
- 提供低压差分信号（LVDS）和单端（TTL/CMOS）选项
- -40℃至+125℃扩展工业温度范围
- SO - 16宽体封装
- 典型30kV/μs高共模瞬态抗扰度
- 6000VPEAK隔离电压VIOTM
- 1200VPEAK工作电压VIORM
应用领域
- 工业电机控制
- 太阳能逆变器
- 不间断电源（UPS）
- 电动汽车充电器
- 工厂自动化
- 电信和服务器电源
