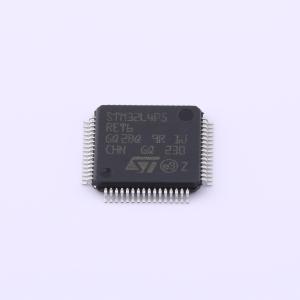

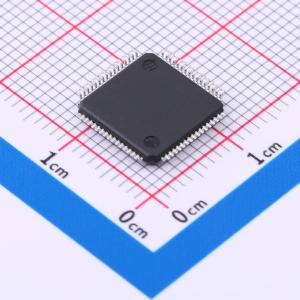

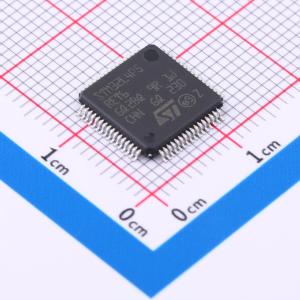

STM32L4P5RET6

技术规格摘要

功耗模式：

• 超低功耗在各种工作模式下实现：
  • VBAT 模式： 向 RTC 和 32x32 位备份寄存器供电时为 150 nA。
  • 关断模式： 42 nA，带有 5 个唤醒引脚。
  • 待机模式： 190 nA，带有 5 个唤醒引脚。
  • 带 RTC 的待机模式： 2.95 μA。
  • 带 RTC 的停止 2 模式： 110 μA/MHz。
  • 运行模式（LDO 模式）： 在 3.3V 下为 41 μA/MHz。
  • 运行模式（@ 3.3V SMPS 模式）： 从停止模式唤醒时间为 5 μs。

硬件特性：

• Arm Cortex-M4 CPU，带有 FPU、ART 加速器，并支持自适应实时执行。
• 1 MB 闪存，具有专有读出保护。
• 320 KB SRAM，其中 64 KB 带有硬件奇偶校验。
• 外部存储器接口，支持 SRAM、PSRAM、NOR、NAND 和 FRAM。
• 2 个八线 SPI 存储器接口，用于高速访问。
• 通用输入/输出，最多 136 个快速 I/O，大多数可耐受 5V，最多 14 个 I/O 可独立供电至 1.08V。

性能指标：

• CoreMark 基准测试： 在 120 MHz 时为 409.20 CoreMark。
• 能耗基准测试： 285 ULPMark CP 分数。
• DMIPS/MHz 性能： 1.25 DMIPS/MHz（Drystone 2.1）。

时钟管理：

• 晶体振荡器 范围从 4 到 48 MHz，RTC 为 32 kHz，以及具有不同精度的内部 RC 振荡器。
• PLL 用于系统时钟、USB、音频、ADC 和 48 MHz 时钟恢复。

互联矩阵：

• AHB 总线矩阵，用于高效数据传输。
• DMA 控制器，用于高速数据移动。
• 23 个通信外设，包括 USB OTG、SAIs、I2C、USARTs、SPIs、CAN 和 SDMMC。
• 图形功能，如 Chrom-ART 加速器，用于增强图形内容创建和 LCD-TFT 控制器。
• 定时器和看门狗，用于系统控制和监控。

安全性和调试：

• 真随机数生成器、CRC 计算单元和 HASH（SHA-256）硬件加速器。
• 调试模式 选项，包括 SWD、JTAG 和 ETM 用于嵌入式跟踪和调试。

唯一标识符：

• 96 位唯一 ID，用于设备识别和安全目的。
