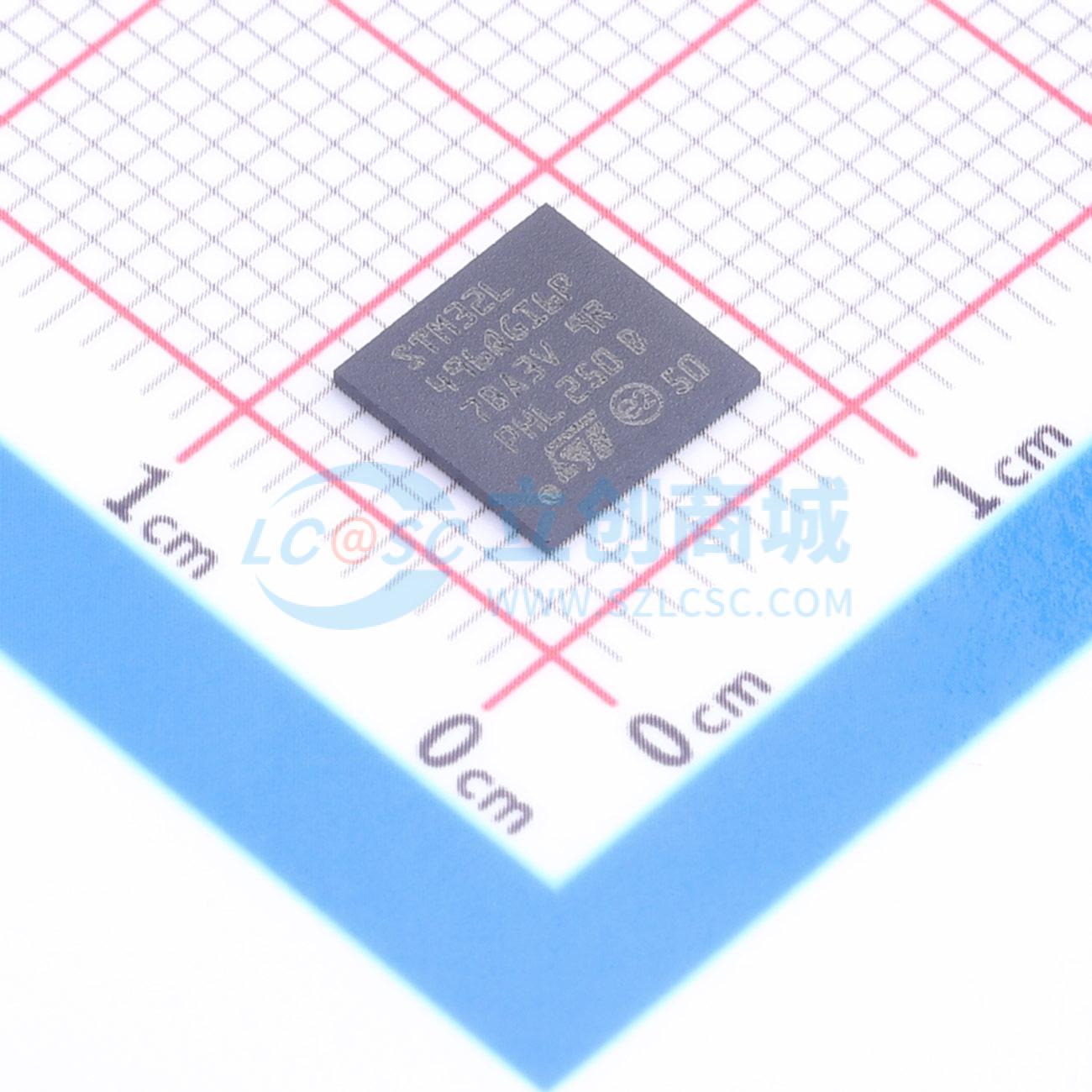

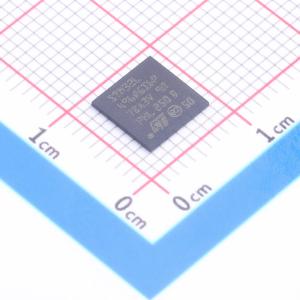

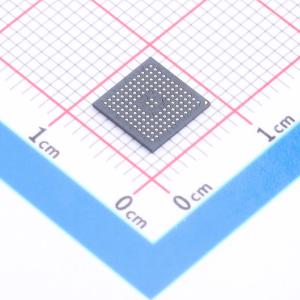

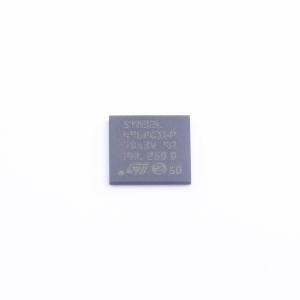

STM32L496QGI6P

超低功耗的Arm® Cortex®-M4 32位MCU+FPU，100 DMIPS，最高1 MB闪存，320 KB SRAM，USB OTG FS，音频功能，外部SMPS

• 超低功耗，带有FlexPowerControl
• 电源供应范围1.71 V至3.6 V
• 温度范围-40℃至85/125℃
• VBAT模式下320 nA（为RTC和32x32位备份寄存器供电）
• 关机模式下25 nA（5个唤醒引脚）
• 待机模式下108 nA（5个唤醒引脚）
• 带RTC的待机模式下426 nA
• Stop 2模式下2.57 μA，带RTC的Stop 2模式下2.86 μA
• 运行模式下91 μA/MHz（LDO模式）
• 3.3 V SMPS模式下运行模式37 μA/MHz
• 批量采集模式（BAM）
• 从Stop模式唤醒时间5 μs
• 除关机模式外所有模式下的掉电复位（BOR）
• 互连矩阵
• 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）允许从闪存零等待执行，频率最高80 MHz，MPU，100 DMIPS和DSP指令
• 性能基准：1.25 DMIPS/MHz（Drystone 2.1），273.55 Coremark®（80 MHz时3.42 Coremark/MHz）
• 能量基准：279 ULPMark™ CP分数，80.2 ULPMark™ PP分数
• 16个定时器：2个16位高级电机控制定时器，2个32位和5个16位通用定时器，2个16位基本定时器，2个低功耗16位定时器（可在Stop模式下使用），2个看门狗，SysTick定时器
• 封装类型：LQFP64（10×10）、LQFP100（14×14）、LQFP144（20×20）、WLCSP115（4.63×4.15 mm）、WLCSP100L、UFBGA169（7×7）、UFBGA132（7×7）
• RTC带有硬件日历、闹钟和校准功能
• 最多136个快速I/O，大多数耐受5 V，最多14个I/O带有独立电源低至1.08 V
• 专用Chrom-ART加速器（DMA2D）用于增强图形内容创建
• 8至14位摄像头接口，最高32 MHz（黑白）或10 MHz（彩色）
• 存储器：最高1 MB闪存（2个读同时写的bank，专有代码读出保护），320 KB SRAM（包括64 KB带硬件奇偶校验），外部存储器接口支持静态存储器（SRAM、PSRAM、NOR和NAND），双闪存Quad SPI存储器接口
• 时钟源：4至48 MHz晶体振荡器，RTC用32 kHz晶体振荡器（LSE），内部16 MHz工厂微调RC（±1%），内部低功耗32 kHz RC（±5%），内部多速100 kHz至48 MHz振荡器（由LSE自动微调，精度优于±0.25%），内部48 MHz带时钟恢复，3个PLL用于系统时钟、USB、音频、ADC
• LCD 8×40或4×44带升压转换器
• 最多24个电容感应通道：支持触摸键、线性和旋转触摸传感器
• 4个sigma delta调制器数字滤波器
• 丰富的模拟外设（独立电源）：3个12位ADC（5 Msps，硬件过采样最高16位，200 μA/Msps），2个12位DAC输出通道（低功耗采样保持），2个带内置PGA的运算放大器，2个超低功耗比较器
• 20个通信接口：USB OTG 2.0全速（LPM和BCD），2个SAI（串行音频接口），4个I2C FM+（1 Mbit/s，SMBus/PMBus），5个U(S)ART（ISO 7816、LIN、IrDA、调制解调器），1个LPUART，3个SPI（Quad SPI时4个SPI），2个CAN（2.0B Active）和SDMMC，SWPMI单线协议主接口，IRTIM（红外接口）
• 14通道DMA控制器
• 真随机数生成器
• CRC计算单元，96位ID
• 开发支持：串行线调试
