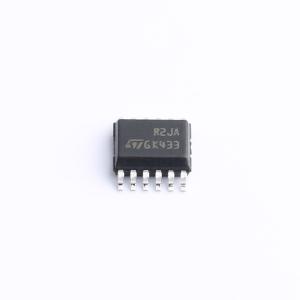

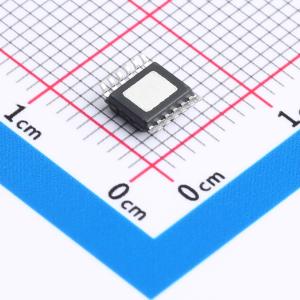

温馨提醒：图片仅供参考，商品以实物为准

L99VR02J

具有可配置输出电压的汽车级线性电压调节器，具有500mA的电流能力

描述: 具有可配置输出电压和 500mA 电流能力的汽车线性稳压器
品牌名称: ST(意法半导体)
商品型号: L99VR02J
商品编号: C5269622
商品封装: PowerSSO-12
包装方式: 编带
商品毛重: 0.1175克(g)

商品参数

商品概述

L99VR02J是一款专为汽车应用设计的低压差线性稳压器，采用PowerSSO - 12封装。该LDO可提供高达500 mA的负载电流。当稳压器禁用时，其静态电流低至1 μA。输入耐压达40 V，可承受负载突降，工作输入电压范围为2.15 V至28 V。通过SELx引脚，L99VR02J可配置为生成固定可选的输出电压（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3.3 V或5 V）。在较宽的温度范围、线路和负载变化条件下，可保持较高的输出电压精度（±2%）。 L99VR02J具备使能、复位、自主看门狗、高级热警告、快速输出放电和短路控制等功能。稳压器输出电流具有内部限流功能。该器件具备短路和过载保护，此外还具备过温保护功能。短路电流值可通过外部电阻进行配置。 L99VR02J既可以在后置稳压模式下工作，连接到预稳压电压，也可以直接连接到电池。

商品特性

工作直流电源电压范围为2.15 V至28 V
支持电池和后置稳压工作模式
低压差电压
低静态电流消耗
用户可选输出电压（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3.3 V或5 V）
输出电压精度±2%
使能输入，用于启用/禁用电压稳压器
带复位输出的输出电压监控
负载电容的ESR对输出电压稳定性的影响可忽略不计
通过外部电容可配置自主看门狗
欠压锁定UVLO
快速输出放电
热关断和短路电流限制
高级热警告和输出过压诊断
可编程短路输出电流
宽工作温度范围TJ = - 40 °C至175 °C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	28V
	输出电流	500mA
	电源纹波抑制比(PSRR)	75dB
	压差	500mV@(500mA)
	静态电流(Iq)	130uA

	属性	参数值
	噪声	-
	特性	过压保护；欠压锁定；过流保护；带使能；过热保护；短路保护
	工作温度	-40℃~+175℃@(Tj)
	输出极性	正极
	输出通道数	1
