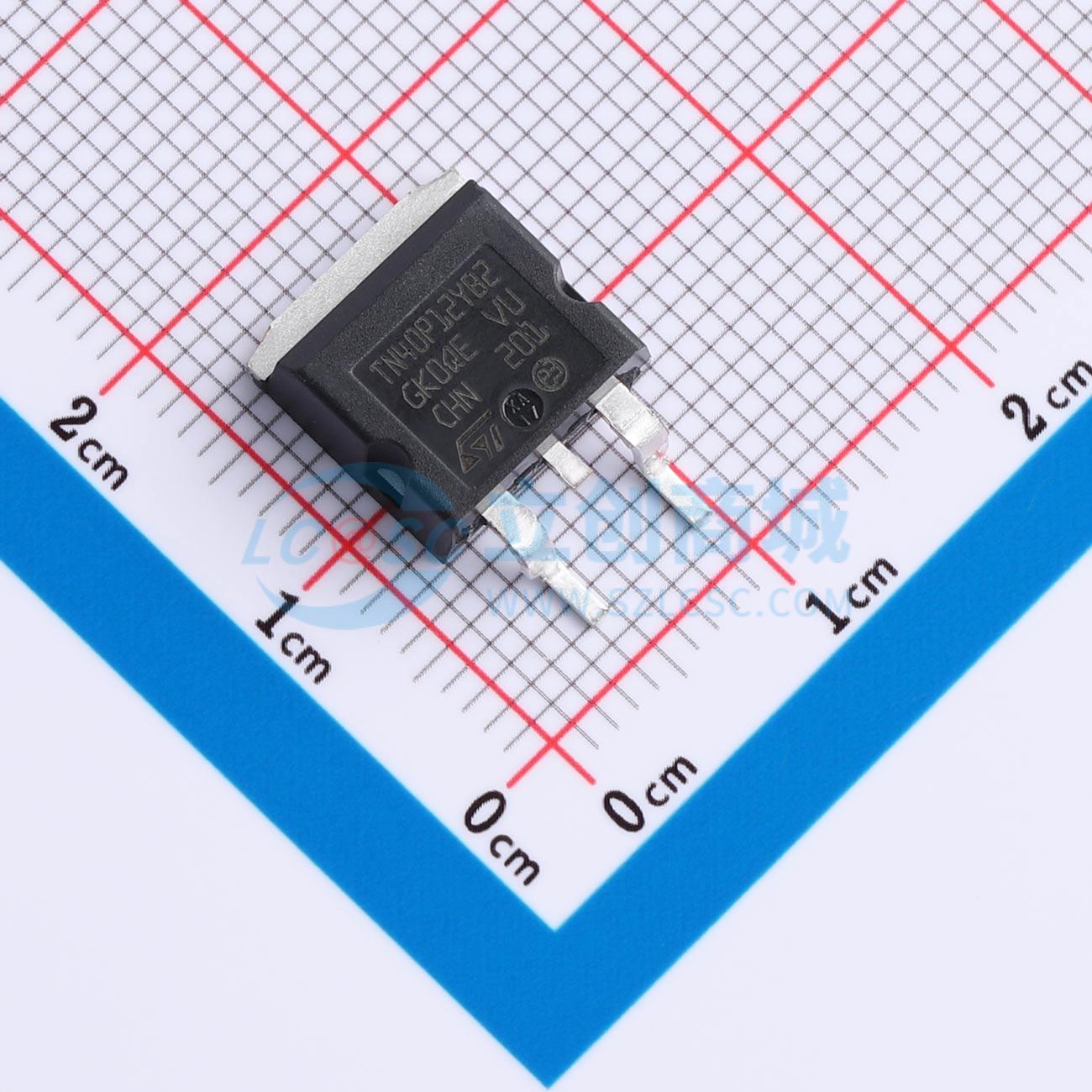

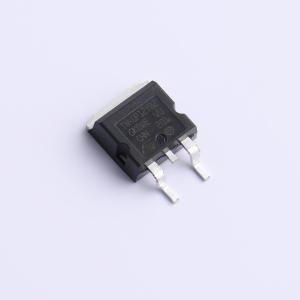

温馨提醒：图片仅供参考，商品以实物为准
TN4050HP-12G2YTR
汽车级晶闸管，适用于车载充电器、电容放电、过压保护等应用，具备高结温、高EFT抗噪能力，采用D2PAK HV封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用D2PAK HV封装的1200 V@40 A汽车级AEC-Q101 SCR晶闸管
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN4050HP-12G2YTR
- 商品编号
- C5269581
- 商品封装
- D2PAKHV
- 包装方式
- 编带
- 商品毛重
- 1.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 40A | |
| 浪涌电流 | 400A；440A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 100mA | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
TN4050HP-12G2YTR是一款汽车级SCR晶闸管，适用于汽车车载和固定式电池充电器等应用。该SCR晶闸管额定40A RMS功率开关，峰值电压鲁棒性可达400V正弦波脉冲，可设计56A RMS交流开关和50A AC-DC可控整流桥功能。TN4050HP-12G2YTR采用D²PAK HV表面贴装封装，适合自动装配线。D²PAK HV封装爬电距离增加至5.38mm，简化了符合IEC60664-1和UL-840等绝缘协调标准的设计。
商品特性
- AEC-Q101合格
- 高结温：150℃
- 交流关态电压：±1200V
- 额定通态RMS电流：40ARMS
- 高EFT抗扰度：1000V/μs
- 最大栅极触发电流：50mA
- D²PAK HV阳极到阴极爬电距离：带顶涂层最小5.38mm，无顶涂层最小3.48mm
- 符合ECOPACK2标准
应用领域
- 车载充电器
- 电容放电
- 过压撬棍保护
- 电源
- 交流开关
- 固态继电器
