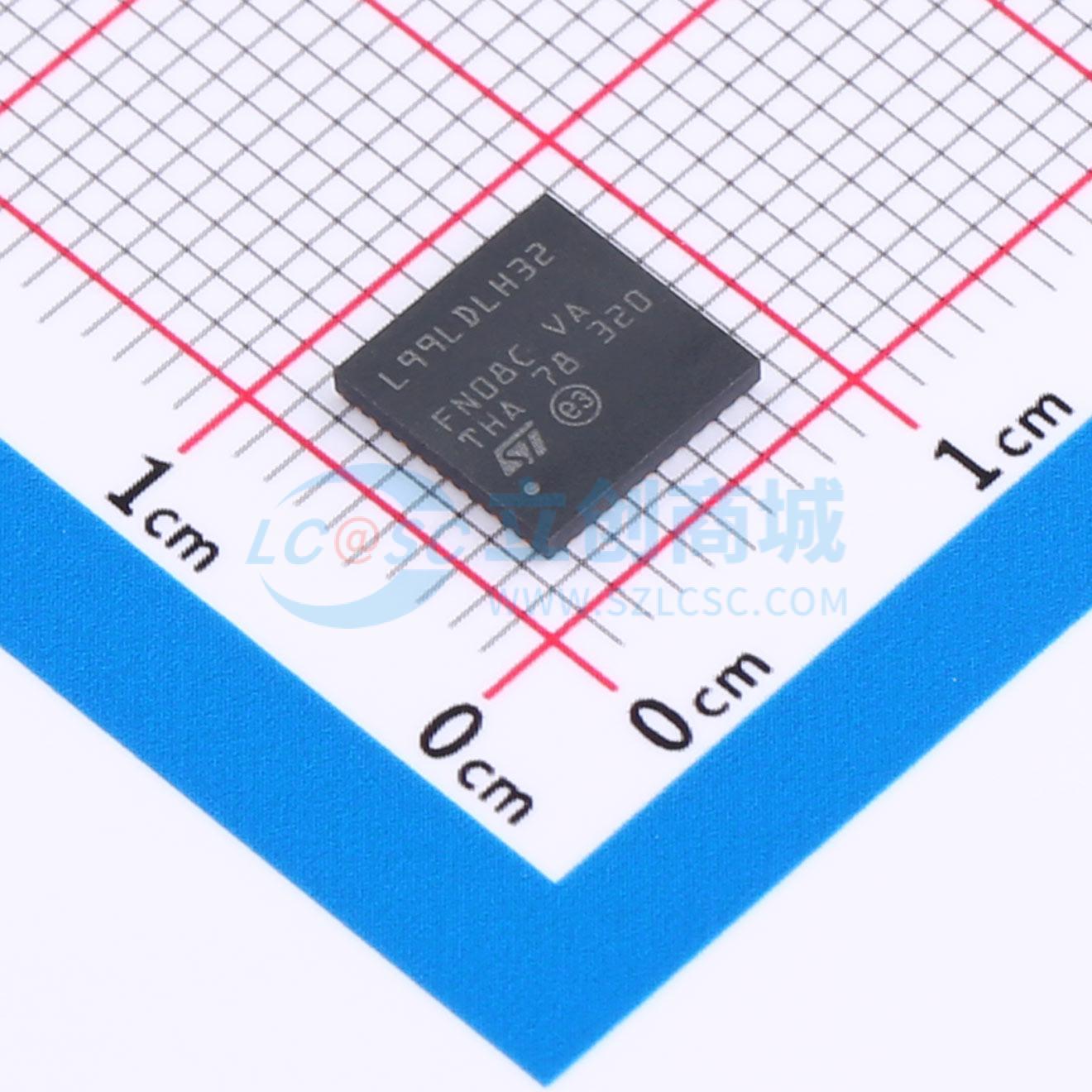

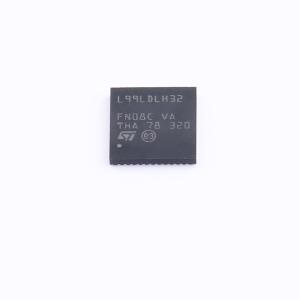

温馨提醒：图片仅供参考，商品以实物为准
L99LDLH32TR
32通道LED驱动器，带汽车CAN FD光接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有汽车 CAN FD Light 接口的 32 通道 LED 驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L99LDLH32TR
- 商品编号
- C5269497
- 商品封装
- VFQFPN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5.5V~28V | |
| 开关频率 | - | |
| 通道数 | 32 | |
| 输出电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 15mA | |
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ |
商品特性
- AEC-Q100 认证
- 通用 CAN FD Light 兼容串行接口，协议处理器，可从 CAN in Automation (CiA) 获取草案规范提案 (DSP)
- 集成高精度振荡器，无需外部石英
- QFN48L 7x7 带有外露焊盘
- 具备跛行回家功能的超时看门狗
- 低待机电流
- 支持独立/故障安全和总线模式操作
- 直接驱动（1个直接输入），支持1个功能组满足ASIL要求
- 通过嵌入式非易失性和易失性存储器实现最广泛的配置能力
- 工作电源电压范围 5.5 V – 40 V
- 线性稳压器部分
- 工作温度范围 -40℃ 至 150℃
- 32个恒定电流输出通道，高端配置
- 输出电流从 1 mA 到 15 mA，可并联输出
- 输出电压高达 35 V
- 反馈电压到外部预调节器，以优化调节电压最小化整体功耗
- 每个通道通过8位DAC设置电流
- 模拟调光，8位PWM通道单独指数亮度控制和8位全局PWM调光
- 可编程PWM频率
- 缓慢开启/关闭时间，渐进输出延迟和抖动时钟，以提高EMC性能
- 保护与诊断
- 集成8位ADC，提供全面灵活的诊断
- 1条专用故障总线线路
- 温度警告（1个阈值）
- 过温关断
- 短路和开路负载检测与保护
- 通过外部NTC测量和器件结温(TJ)自动降低LED电流
应用领域
- 汽车用OLED后灯
- 汽车环境照明
