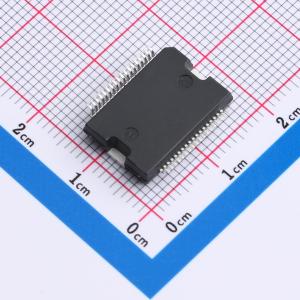

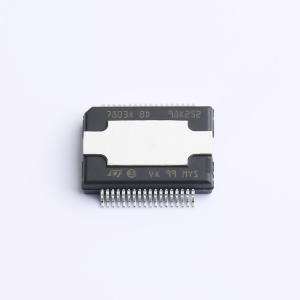

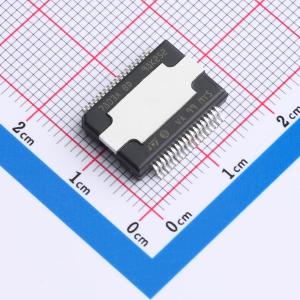

TDA7803A-ZST
TDA7803A-ZST
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高效数字输入汽车级四路功率放大器，具有内置诊断功能，兼容开始/停止
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7803A-ZST
- 商品编号
- C5269288
- 商品封装
- Power-SO-36
- 包装方式
- 编带
- 商品毛重
- 2.868833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 27W×4@4Ω；47W×4@2Ω | |
| 工作电压 | 6V~18.5V | |
| 总谐波失真+噪声(THD+N) | 0.01% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 170mA | |
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 115dB | |
| 电源纹波抑制比(PSRR) | 70dB |
商品概述
TDA7803A是一款采用先进I²S CD技术的单芯片四路桥式放大器，集成了：一个完整的数模转换器、可直接连接I²S（或TDM）以及p MOSFET输出级。集成的数模转换器使性能达到出色的115 dB信噪比和超过110 dB的动态范围。此外，TDA7803A集成了一种创新的高效概念，针对不相关的音乐信号也进行了优化，旨在与G类系统的电池调制兼容。由于采用了这一概念，与传统的AB类解决方案相比，在一般聆听条件下，“输出功率”的耗散最多可降低50%。TDA7803A还集成了一个可编程PLL，能够在所有输入配置下锁定64*Fs的输入频率。该器件配备了一个完整的I²C诊断阵列，可通过I²C总线传达每个扬声器的状态。同样的I²C总线可用于控制该器件的多种配置。TDA7803A能够在低至6 V的电源电压下播放音乐，因此它与几家汽车制造商最近采用的所谓“启停”电池特性兼容。
商品特性
- 通过AEC - Q100认证
- 24位数字处理，115 dB动态范围（A计权）
- SB - I（SB改进型）高效
- 非D类最高效率
- 4x27W输出功率（4 Ω负载，THD = 10%）；4x47W输出功率（2 Ω负载，THD = 10%）
- 4x27W（4 Ω负载，14.4V电源），4x22W（2 Ω负载，14.4V电源），THD = 1%
- 灵活的模式控制
- 完整的I²C总线驱动器，4个可选地址（仅适用于PowerSO - 36封装选项）
- 独立于I²S
- 可选数字增益，实现极低噪声
- 线路输出功能
- 具备直流和交流负载检测的数字诊断
- 48 kHz、44.1 kHz、96 kHz、192 kHz采样率
- 启停兼容性（1.8V/3.3V）
- 灵活（8 + 8通道）
- I²S标准
- 可通过CMOS兼容使能引脚进行编程
- 静音时无噗声
