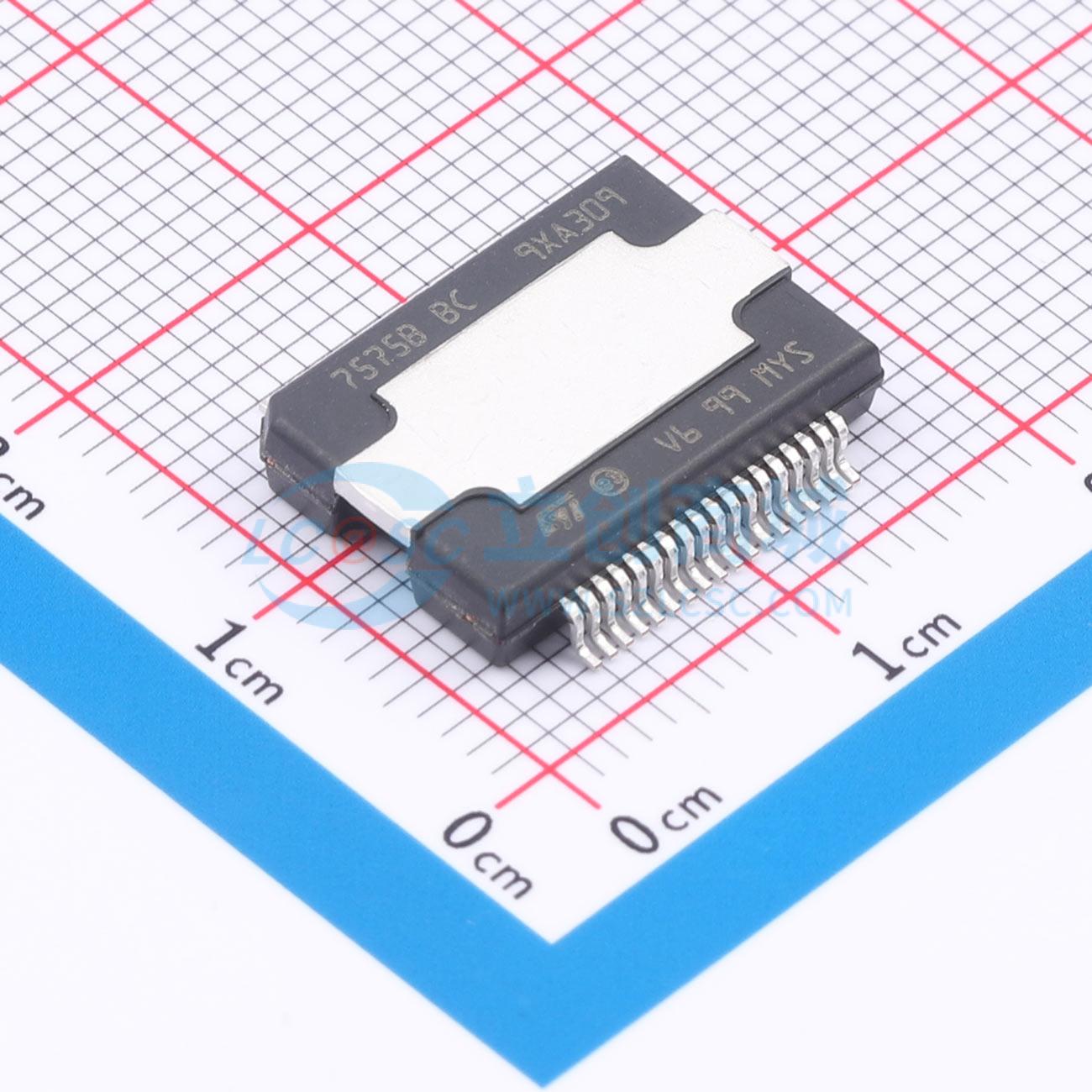

温馨提醒：图片仅供参考，商品以实物为准
TDA7575BPDTR
TDA7575BPDTR
- 描述
- 差分输入高效（SB类）双路BTL输出，支持完全I2C诊断、片段检测、待机和静音输入
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7575BPDTR
- 商品编号
- C5269281
- 商品封装
- Power-SO-36
- 包装方式
- 编带
- 商品毛重
- 2.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 75Wx2@2Ω；150Wx1@1Ω | |
| 工作电压 | 8V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 130mA | |
| 工作温度 | -55℃~+150℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 60dB |
商品概述
TDA7575B是一款新型MOSFET双桥式放大器，专为汽车收音机应用而设计。得益于DMOS输出级，TDA7575B的失真极低，可实现清晰而强劲的音效。 在其特性中，内部独特结构带来的卓越效率表现，使其成为简化高功率设备热管理的理想器件。与传统AB类解决方案相比，在一般聆听条件下，该器件的输出功耗实际上可降低达50%。 该器件配备了完整的诊断阵列，可通过I²C总线传达每个扬声器的状态。TDA7575B还可将输出并联为单通道，以驱动低至1Ω的负载。此外，也可禁用I²C总线，通过常用的待机和静音引脚来控制TDA7575B。
商品特性
- 多功率BCD技术
- MOSFET输出功率级
- DMOS功率输出
- 新型高效（AB类）
- 单通道1Ω驱动能力
- 高输出功率能力：在14.4 V、1 kHz、10%总谐波失真（THD）条件下为2x28 W/4 Ω
- 最大输出功率：2x75 W/2 Ω，1x150 W/1 Ω
- 单通道1Ω驱动能力
- 84 W无失真功率
- 支持I²C总线驱动，有4种地址选择：– 待机、播放/静音 – 增益12/26 dB – 全数字诊断（交流和直流负载）
- 可禁用I²C总线
- 差分输入
- 全面故障保护
- 直流偏置检测
- 两个独立的短路保护
- 削波检测器诊断，阈值可选（2% / 10%）
- 禁用I²C总线时，削波检测器可作为诊断引脚
- 待机/静音引脚
- 静电放电（ESD）保护
