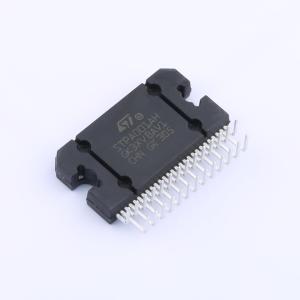

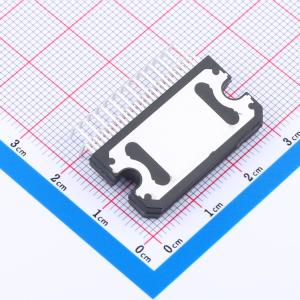

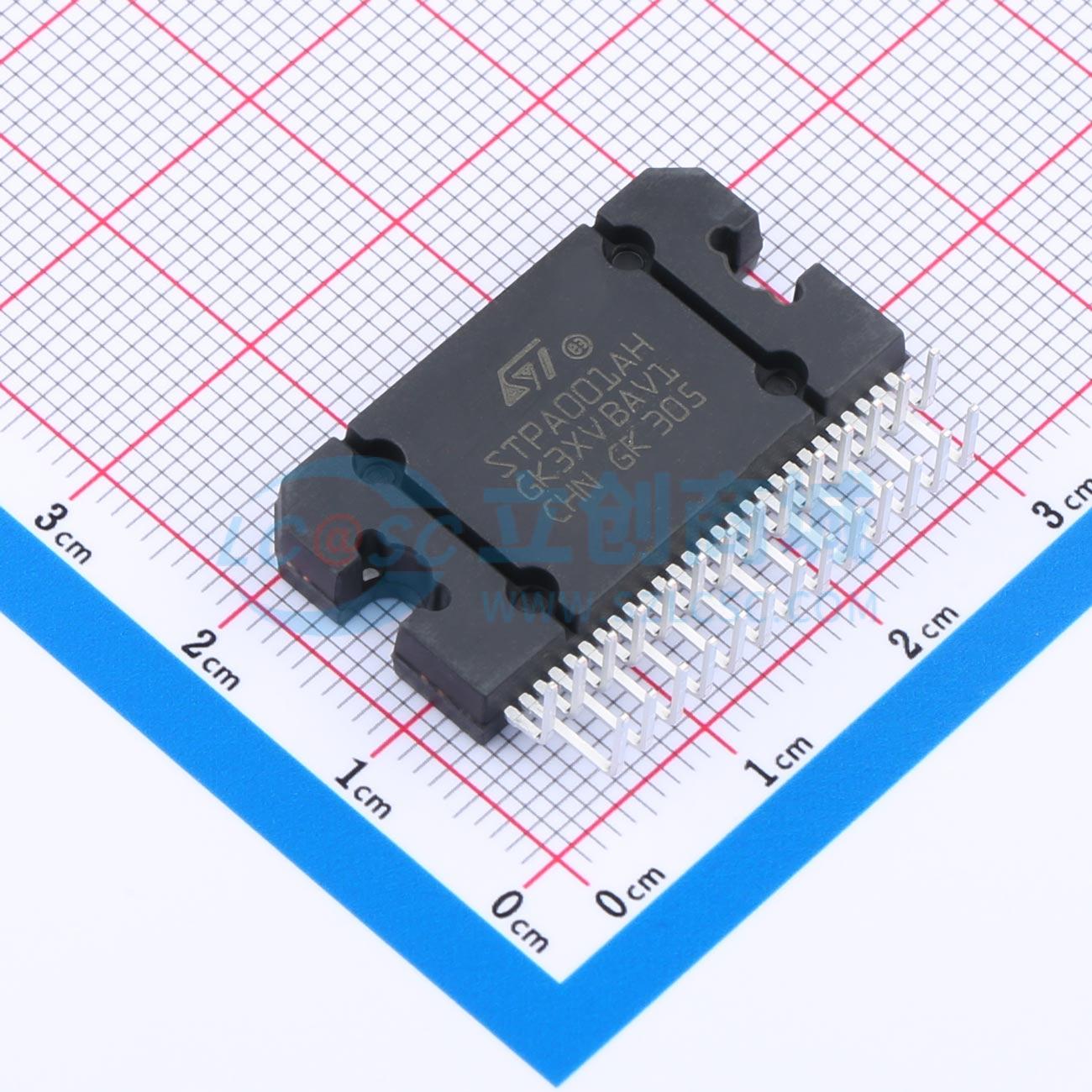

STPA001AH
4 x 50 W MOSFET 四桥功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压操作、高音质四路BTL输出功率放大器，支持待机和静音输入以及片段和偏移检测
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPA001AH
- 商品编号
- C5269271
- 商品封装
- Flexiwatt27(Horizontal)
- 包装方式
- 管装
- 商品毛重
- 10.435294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 72W×4@2Ω；50W×4@4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~18V | |
| 总谐波失真+噪声(THD+N) | 0.007% | |
| 静态电流(Iq) | 200mA | |
| 电源纹波抑制比(PSRR) | 70dB |
商品概述
STPAoO1是一款采用突破性MOSFET技术的AB类音频功率放大器，专为高功率汽车收音机设计。全互补P沟道/N沟道输出结构可实现轨到轨输出电压摆幅，结合高输出电流和最小化的饱和损耗，为汽车收音机领域树立了新的功率标杆，具备无与伦比的失真性能。 STPAo01可在低至6 V的电压下工作，这使该IC符合最新的原始设备制造商（OEM）低压操作规范（即发动机停止时所谓的“启停”电池特性），有助于汽车制造商降低总体排放量，从而为环境保护做出贡献。
商品特性
- 多功率BCD技术
- 高输出功率能力：
- 最大4 x 50 W/4 Ω
- 在14.4 V、1 kHz、10%条件下，4 x 28 W/4 Ω
- 最大4 x 72 W/2 Ω
- MOSFET输出功率级
- 2 Ω驱动能力
- 高保真级失真
- 低输出噪声
- 对射频噪声注入具有高抗扰度
- 待机功能
- 静音功能
- 检测到最小电源电压时自动静音
- 外部元件数量少
- 内部固定增益（26 dB）
- 保护功能：输出对地短路、对电源短路、负载两端短路；强感性负载；采用软热限制器的芯片过温保护；输出直流偏置检测；负载突降保护；意外接地开路保护；电池反接保护；静电放电（ESD）保护
- 能够在低至6 V的电压下工作（如“启停”模式）
