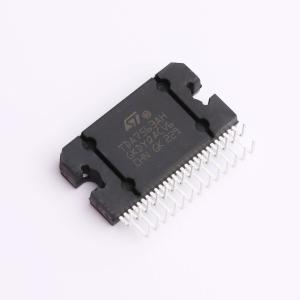

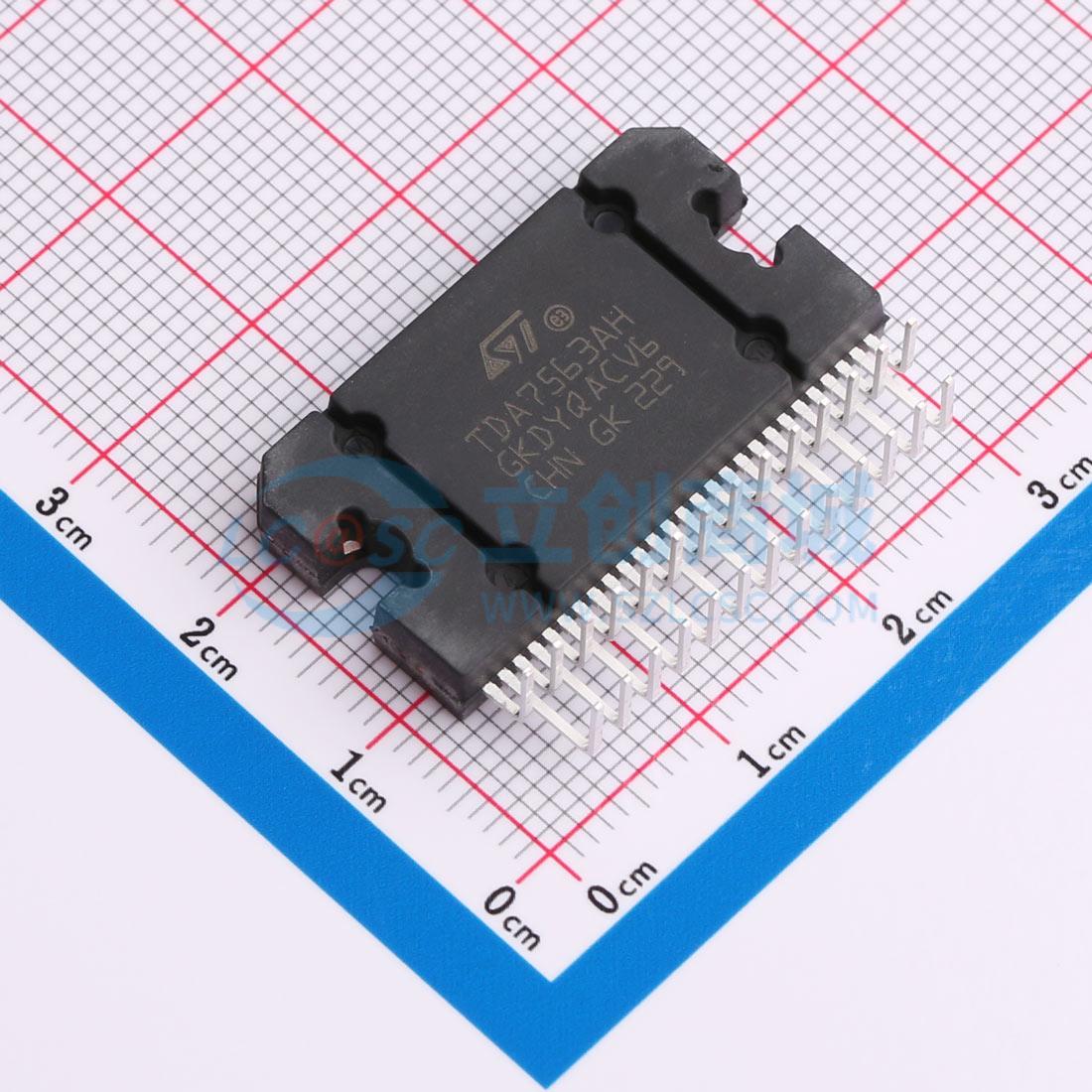

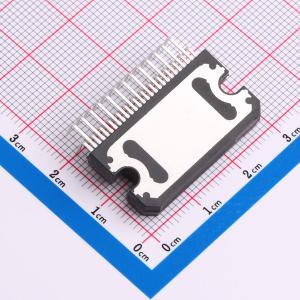

TDA7563AH

4 x 50 W 高效功率放大器，内置 I2C 诊断功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 智能高效（SB类）四路BTL输出，支持完全I2C诊断（接通、永久和AC）和待机/静音输入
品牌名称: ST(意法半导体)
商品型号: TDA7563AH
商品编号: C5269257
商品封装: Flexiwatt27(Horizontal)
包装方式: 管装
商品毛重: 10.276471克(g)

商品参数

商品概述

TDA7563A是一款采用Flexiwatt27和PowerSO36封装的新型BCD技术四桥接式汽车收音机放大器，专为汽车收音机应用而设计。得益于DMOS输出级，TDA7563A失真极低，可实现清晰、强劲的音效。其内部独特结构带来的卓越效率表现，使其成为简化高功率设备热管理的理想选择。与传统AB类解决方案相比，在一般聆听条件下，该器件的输出功耗可降低达50%。该器件配备了完整的诊断阵列，可通过I²C总线传达每个扬声器的状态。

商品特性

多功率BCD技术
MOSFET输出功率级
DMOS功率输出
新型高效（SB类）
高输出功率能力4x28 W /4 Ω
14.4 V、1 kHz、10 % THD、4x50 W最大功率
最大输出功率4x72 W / 2 Ω
全I²C总线驱动：待机、前后声道独立软播放/静音、可选增益26 dB /12 dB（用于低噪声线路输出功能）
高效使能/禁用I²C总线数字诊断（包括直流和交流负载检测）
全面故障保护
直流偏移检测
四路独立短路保护
带可选阈值的削波检测器引脚
待机/静音引脚
带多重热警告的线性热关断
ESD保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(17个/管，最小起订量 1 个)

个

起订量：1 个17个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	四声道
	输出功率	75Wx4@2Ω
	工作电压	8V~18V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	170mA
	工作温度	-55℃~+150℃
	电源纹波抑制比(PSRR)	70dB
