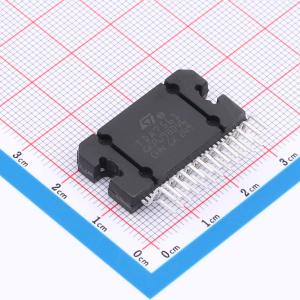

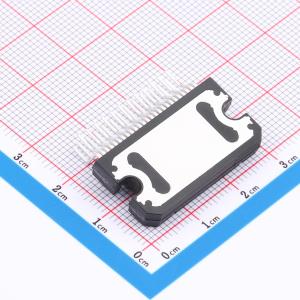

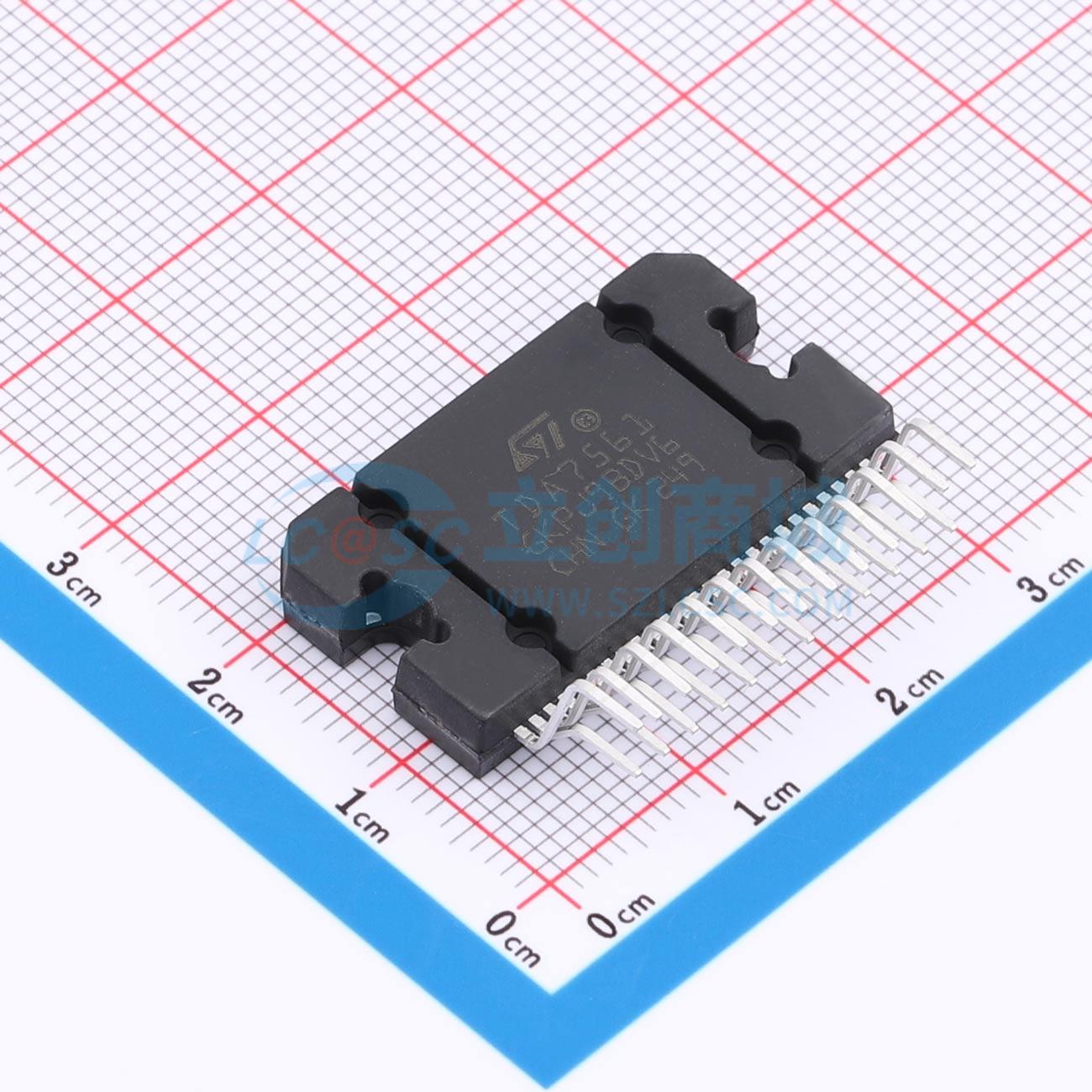

TDA7561
多功能四声道功率放大器，具备内置诊断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 智能四路BTL输出功率放大器，支持完全I2C诊断（接通、永久）
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7561
- 商品编号
- C5269256
- 包装方式
- 管装
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 25Wx4@4Ω | |
| 工作电压 | 8V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.04% | |
| 静态电流(Iq) | 150mA | |
| 电源纹波抑制比(PSRR) | 60dB |
商品概述
TDA7561是一款采用BCD技术的四路桥式汽车收音机放大器，采用Flexiwatt25封装，专为汽车收音机应用而设计。
商品特性
- 多功率BCD技术DMOS功率输出
- 高输出功率能力：在14.4 V、1 kHz、10%总谐波失真（THD）条件下，4x25 W/4Ω；EIAJ标准下4x35 W
- 最大输出功率：4x60 W / 2 Ω
- 全I²C总线驱动
- 待机功能
- 前后声道独立软播放/静音功能
- 可选增益26 dB - 12 dB（用于低噪声线路输出功能）
- I²C总线数字诊断功能
- 全面故障保护
- 直流偏移检测
- 四路独立短路保护
- 削波检测器
- 静电放电（ESD）保护
- 由于采用DMOS输出级，TDA7561失真极低，可实现清晰、强劲的音效。
- 该器件配备了全面的诊断阵列，可通过I²C总线传达每个扬声器的状态。通过I²C总线控制器件的配置和行为，使TDA7561具有很高的灵活性。
