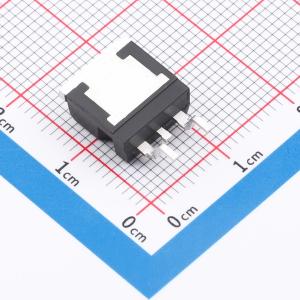

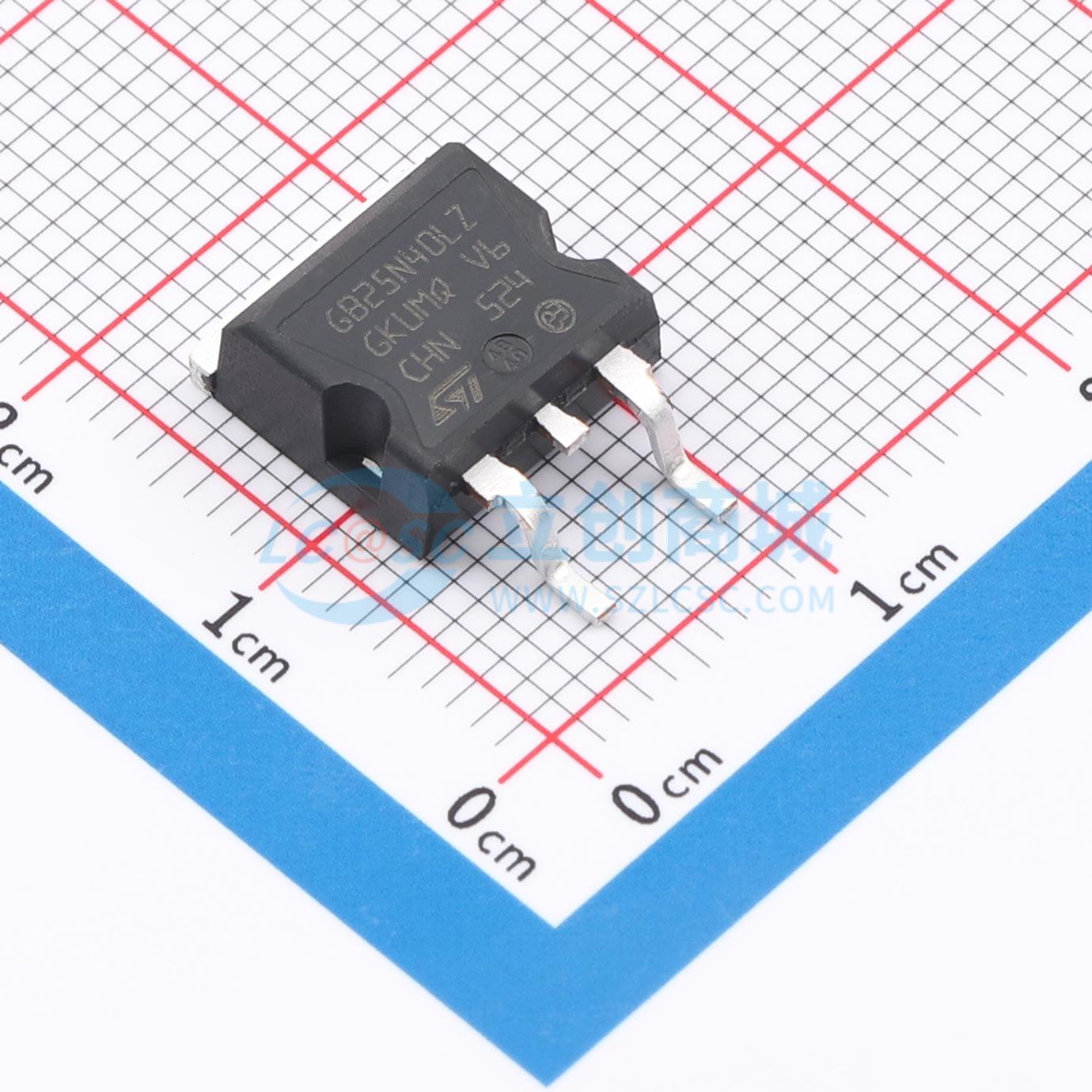

STGB25N40LZAG
汽车级400V内置钳位IGBT，具备ESD保护、低饱和电压和高脉冲电流能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级400 V内部钳制IGBT ESCIS 320 mJ
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGB25N40LZAG
- 商品编号
- C5268535
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 3.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 150W | |
| 集射极击穿电压(Vces) | 400V | |
| 集电极电流(Ic) | 25A | |
| 集电极脉冲电流(Icm) | 50A | |
| 集电极截止电流(Ices) | 20uA | |
| 集射极饱和电压(VCE(sat)) | 1.1V | |
| 栅极阈值电压(Vge(th)) | 1.7V | |
| 栅极电荷量(Qg) | 26nC@13V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.011nF | |
| 输出电容(Coes) | 87pF | |
| 反向传输电容(Cres) | 14pF | |
| 开启延迟时间(Td(on)) | 1.1us | |
| 关断延迟时间(Td(off)) | 7.3us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款专用IGBT采用PowerMESH技术，针对汽车点火系统的恶劣环境优化，用于线圈驱动。这些器件在较宽的工作温度范围内具有极低的导通电压和极高的SCIS能量能力。此外，ESD保护的逻辑电平栅极输入和集成栅极电阻意味着无需外部保护电路。
商品特性
- AEC-Q101合格
- 在T_J=25℃时SCIS能量为320 mJ
- 所有部件均经过100% SCIS测试
- ESD栅极-发射极保护
- 栅极-集电极高压钳位
- 逻辑电平栅极驱动
- 极低的饱和电压
- 高脉冲电流能力
- 栅极和栅极-发射极电阻
应用领域
- 汽车点火线圈驱动电路
