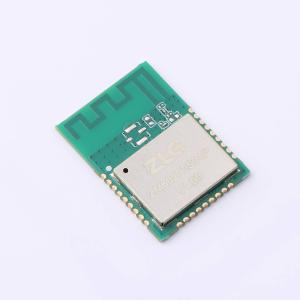

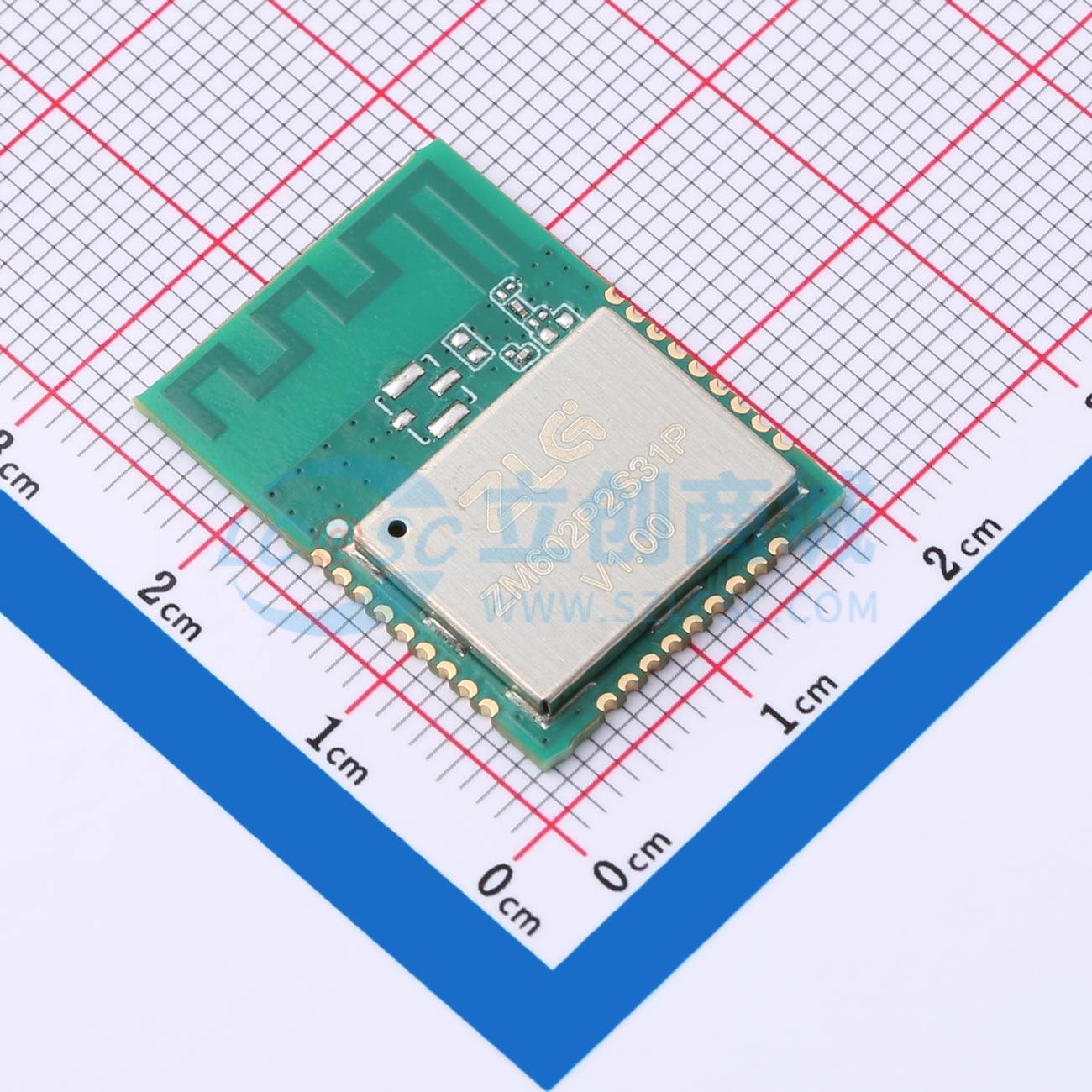

ZM602P2S31P

基于博流BL602系列芯片开发的高性能Wi-Fi+BLE模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZM602系列Wi-Fi模块支持IEEE802.11 b/g/n三种Wi-Fi通信协议，支持无线热点、无线客户端、无线热点 + 无线客户端三种工作模式，采用20MHz标准带宽，可以提供最大72.2Mbit/s物理层速率。此外，产品同时具备蓝牙通信功能，支持蓝牙5.0通信协议。 ZM602系列Wi-Fi模块将完整的射频收发电路集成在一个模块上，同时支持Wi-Fi和BLE两种通信模式。
品牌名称: ZLG(致远电子)
商品型号: ZM602P2S31P
商品编号: C5259128
包装方式: 编带
商品毛重: 2.6克(g)

商品参数

商品概述

ZM602系列Wi-Fi模块支持IEEE802.11 b/g/n三种Wi-Fi通信协议，支持无线热点、无线客户端、无线热点 + 无线客户端三种工作模式，采用20MHz标准带宽，可以提供最大72.2Mbit/s物理层速率。此外，产品同时具备蓝牙通信功能，支持蓝牙5.0通信协议。

ZM602系列Wi-Fi模块将完整的射频收发电路集成在一个模块上，同时支持Wi-Fi和BLE两种通信模式。模块的射频输出支持IPEX座连接外部天线或者直接使用模块自带的PCB天线模块，使用十分灵活，用户可以根据自己的需求进行选择。模块与主控设备通过UART或者SDIO接口进行通信，简单方便，可以帮助用户产品更快的投入市场，增加用户产品的竞争力。

商品特性

Wi-Fi协议：IEEE 802.11 b/g/n
蓝牙协议：BLE 5.0（SDIO型号暂不支持蓝牙功能）
2.4GHz频带1T1R模式，20MHz带宽，数据速率高达72.2Mbps
WiFi工作模式：Station模式、SoftAP模式、SoftAP + Station模式
通信接口：UART*2或SDIO
串口波特率：1200~10Mbps
支持TCP/UDP /MQTT/HTTP协议
网络工作模式：TCP客户端/服务器、UDP客户端/服务器、MQTT客户端、HTTP客户端、HTTPS客户端
支持最多4路数据传输通道
支持UDP组播功能
丰富的外设功能引脚
- 软件复位/恢复出厂设置
- 硬件复位
- 蓝牙工作状态指示灯
- AP模式工作状态指示灯
- STA模式工作状态指示灯
- 模块运行状态指示灯
特色功能
- 支持MQTT TLS功能，可以连接加密的MQTT服务器（需配置证书文件）
- MQTT可设置Qos等级与发布主题相关，可同时发布多个不同的主题
- MQTT可设置输出订阅主题名称 + 主题内容
- 可配置蓝牙广播自定义字段内容（常用作iOS系统获取MAC地址功能）
- 支持iOS系统使用两字节UUID
- 支持串口命令查询Wi-Fi当前连接状态
- 自定义串口输出Wi-Fi连接状态通知信息
- 自定义串口输出BLE连接状态通知信息

应用领域

工业终端数据采集
物联网智能终端数据采集
智能家居
Bluetooth低功耗5.0
智能遥控器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	BL602
	支持协议	IEEE802.11b/g/n；Bluetooth5.0

	属性	参数值
	接口类型	UART
	频率	2.4GHz
	天线形式	板载PCB天线
