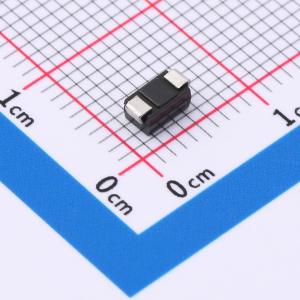

温馨提醒：图片仅供参考，商品以实物为准
SMAJ12CA
双向TVS 12V截止 峰值脉冲电流：20.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 低轮廓封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。 符合MSL 1级标准（根据J-STD-020）。 IEC 61000-4-2（ESD）30KV（空气），±30KV（接触）。 在10/1000us波形下具有400W峰值脉冲功率能力，重复率（占空比）：0.01%。 快速响应时间。 典型反向电流在10V以上小于1μA。 塑料封装具有UL 94V-0阻燃性。 高温焊接：端子在260℃下可承受10秒
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMAJ12CA
- 商品编号
- C5249592
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 20.1A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的箝位能力
- 符合 J-STD-020 标准的 MSL 1 级湿度敏感度
- 符合 IEC 61000-4-2 (ESD) ±30 KV (空气放电) 和 ±30 KV (接触放电) 标准
- 在 10/1000μs 波形、占空比为 0.01% 的条件下，具有 400W 的峰值脉冲功率能力
- 快速响应时间
- 在电压高于 10 V 时，典型反向漏电流小于 1 μA
- 塑料封装符合 UL 94V-0 阻燃等级
- 支持高温焊接：端子处可承受 260℃/10 秒
