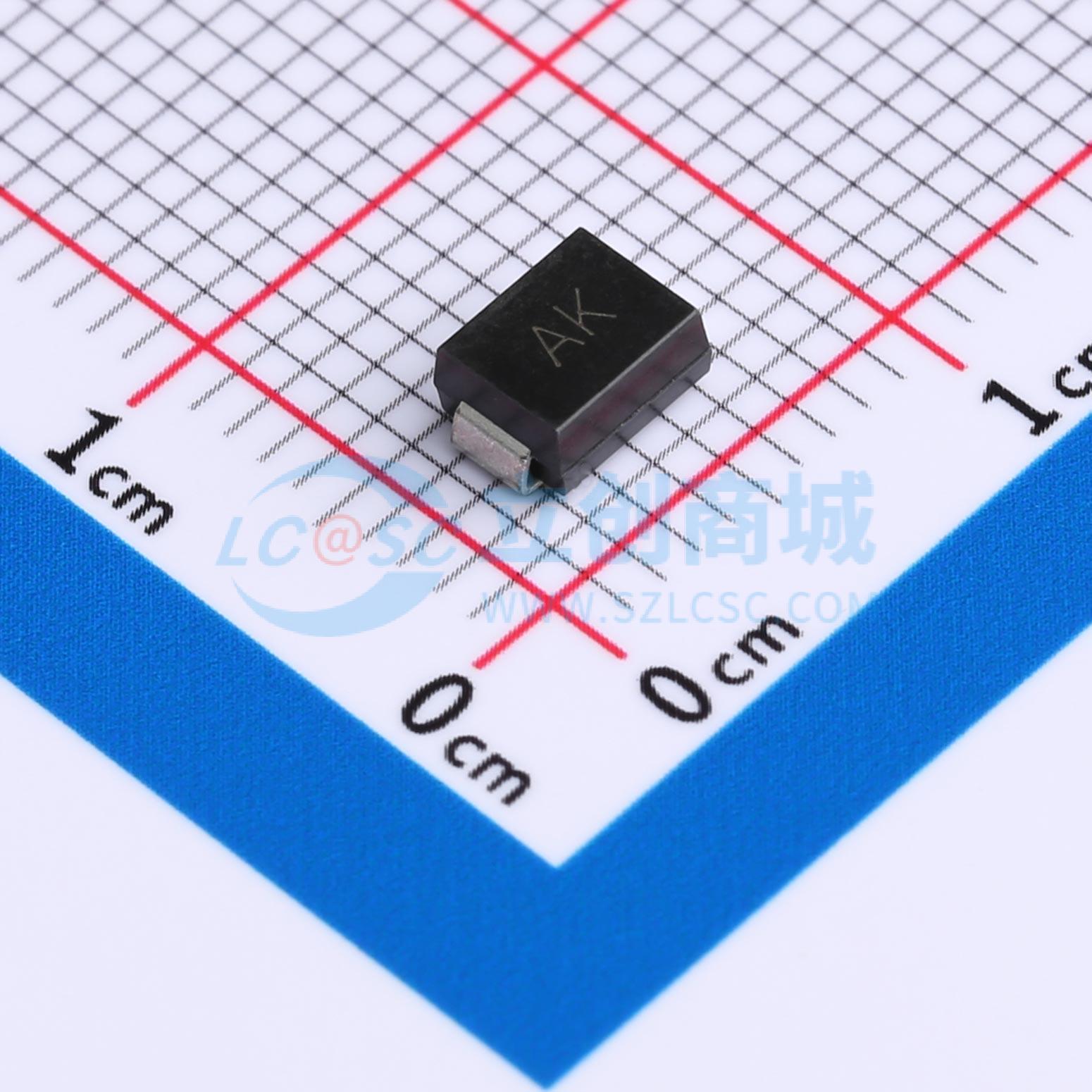

温馨提醒：图片仅供参考，商品以实物为准
SMBJ6.5CA
双向TVS 6.5V截止 峰值脉冲电流：53.6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 6.5 最大反向电流（uA） 500 崩溃电压Min（V） 7.22 崩溃电压Max（V） 7.98 测试电流（mA） 10 最大脉冲电流（A） 53.6 最大嵌位电压（V） 11.2
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ6.5CA
- 商品编号
- C5249601
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6.5V | |
| 钳位电压 | 11.2V | |
| 峰值脉冲电流(Ipp) | 53.6A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.22V | |
| 反向电流(Ir) | 250uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装，内置应力消除
- 玻璃钝化结
- 低电感，优异的钳位能力
- 符合J-STD-020标准的MSL 1级
- 符合IEC 61000-4-2标准，空气放电±30KV，接触放电±30KV
- 在10/1000μs波形下具备600W峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间，在高于10V时典型反向漏电流小于1μA
- 塑料封装具有保险商实验室94V-0阻燃等级
- 高温焊接能力：端子处260℃/10秒
