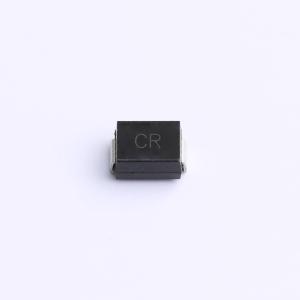

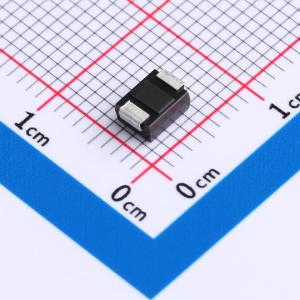

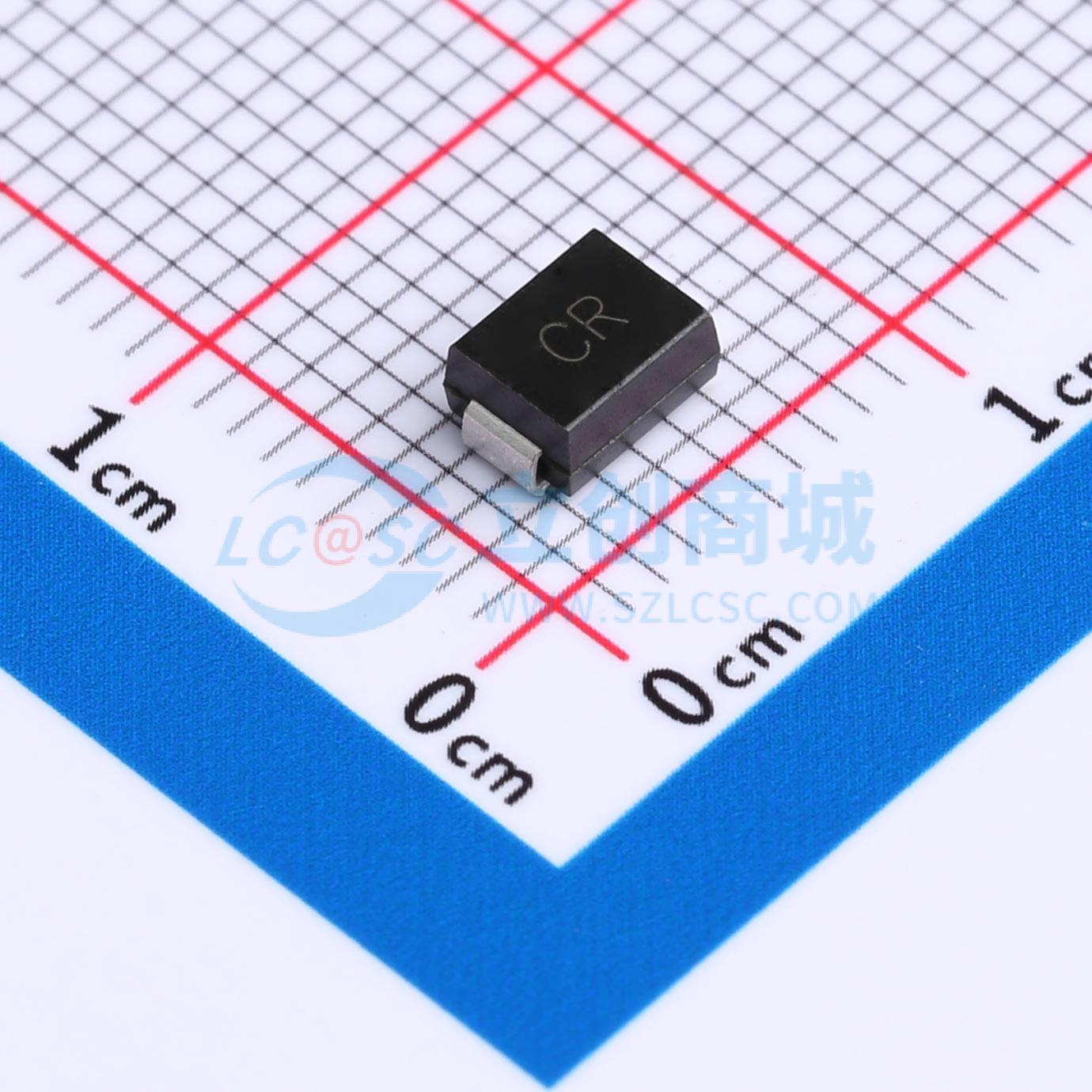

SMBJ40CA
极性:双向 最大耗散功率:600W 反向截止电压:40V 最大反向电流:1uA 击穿电压:44.4V(min) 最大脉冲电流:9.3A 最大嵌位电压:64.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 40 最大反向电流（uA） 1 崩溃电压Min（V） 44.4 崩溃电压Max（V） 49.1 测试电流（mA） 1 最大脉冲电流（A） 9.3 最大嵌位电压（V） 64.5
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ40CA
- 商品编号
- C5249612
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 9.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 44.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020标准，MSL等级1
- IEC 61000-4-2 (ESD) ±30KV（空气放电）
- 接触放电 ±30KV
- 在10/1000μs波形、占空比0.01%条件下，具备600W峰值脉冲功率能力
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合UL94V-0阻燃等级
- 高温焊接能力：端子处可耐受260℃/10秒
- 极性：色环表示阴极（双向型号除外）
- 标准包装：12mm载带
- 重量：0.10g
